涵道式四旋翼小型无人机结构设计

　　这款涵道式四旋翼飞行器的结构设计，首先围绕狭小空间作业的实际需求展开，区别于常规开放式旋翼的消费级无人机，涵道包裹的旋翼结构能大幅降低桨叶剐蹭障碍物的风险，在室内巡检、楼宇间管线排查、仓储盘点这类作业场景中，开放式旋翼的桨叶一旦碰到线缆、货架立柱就容易出现炸机甚至设备损毁的问题，涵道结构相当于给每一组旋翼加装了物理防护圈，同时涵道壁对旋翼下洗气流的约束作用，能提升近地面悬停时的气流效率，降低紊流对飞行稳定性的干扰。

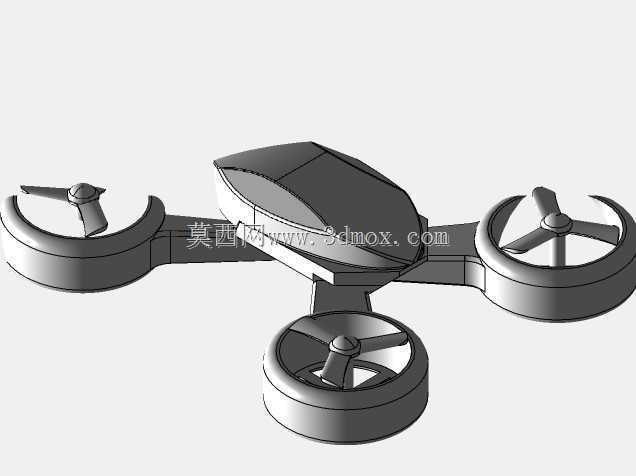

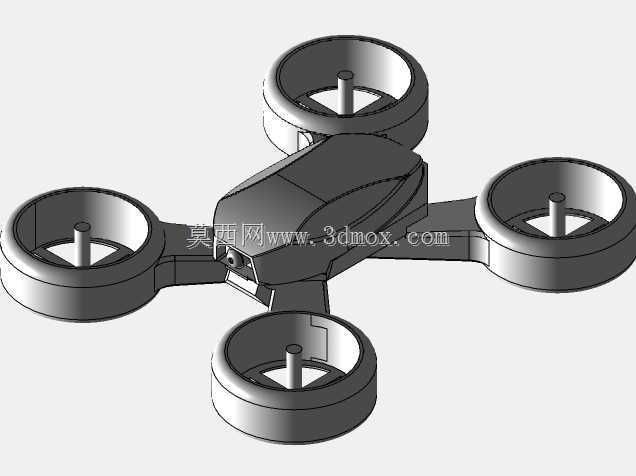

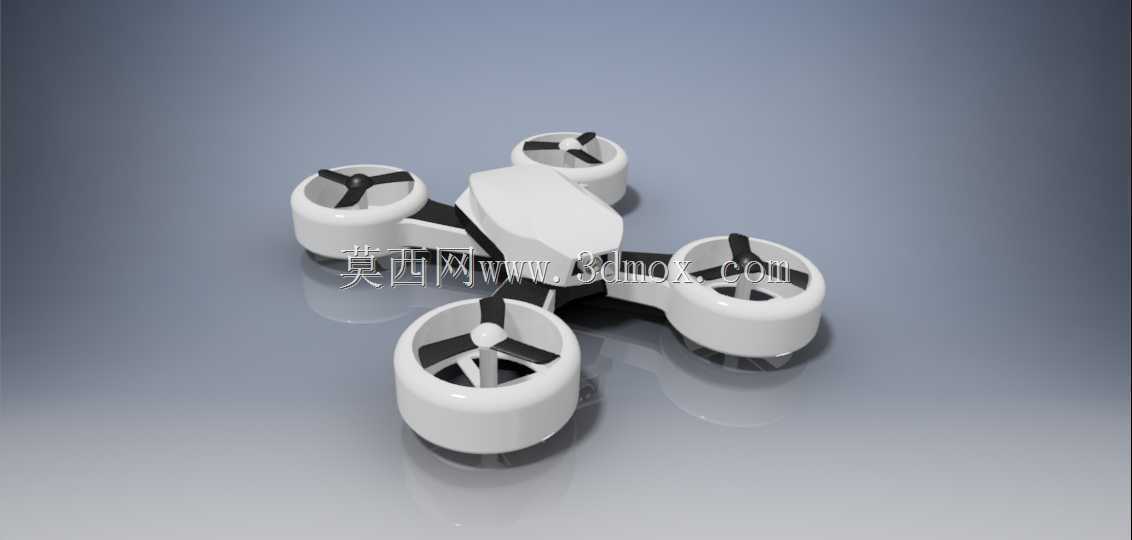

　　从结构布局来看，四个涵道呈十字对称分布在中心机身的四个延伸臂端，中心机身采用上凸下平的流线型曲面造型，上半部分的弧面设计可以降低前飞时的空气阻力，下半部分预留的平整安装面可以根据作业需求挂载不同的功能模块，比如微型摄像头、气体检测传感器、小型轻量的作业末端，中心机身内部预留的腔体空间用于布置飞控板、电池仓、信号接收模块，腔体的分隔结构做了走线槽设计，避免动力线与信号线交叉干扰，同时电池仓采用快拆式的卡扣限位结构，不需要额外工具就能完成电池更换，适配户外连续作业时的快速换电需求。

　　设计过程中对涵道与旋翼的间隙做了反复校核，旋翼叶尖与涵道内壁的单边间隙控制在2mm以内，这个间隙值既可以避免加工、装配误差导致的桨叶擦碰涵道壁，又能最大化利用涵道的气流增益效果，每一个涵道单元都集成了电机安装座，电机座通过三根径向的支撑筋与涵道内壁连接，支撑筋采用翼型截面设计，减少支撑结构对旋翼下洗气流的阻挡，降低动力损耗。四个机臂采用等长设计，保证每个旋翼到机身重心的距离一致，降低飞控的动力配平难度，机臂与中心机身的连接位置做了加强筋过渡，避免飞行过程中机臂出现谐振，影响飞行姿态的控制精度。

　　从安装边界来看，整机的最大外轮廓尺寸控制在180mm以内，属于微型无人机的尺寸范畴，涵道的外径统一为45mm，单个涵道的高度为30mm，中心机身的最大厚度为22mm，整机空载重量控制在85g以内，这个重量级别不需要做特殊的空域报备，适合日常的短距离巡检作业。起落部分没有采用额外的外置起落架，而是直接利用涵道的下端面作为支撑，涵道下端比中心机身的底面高出3mm，降落时涵道端面先接触支撑面，避免中心机身底部挂载的设备直接碰撞地面，同时省去了外置起落架的结构重量，也减少了外置结构带来的空气阻力。

　　旋翼采用两叶式的设计，桨叶的翼型针对低雷诺数的飞行环境做了优化，在微型电机的输出转速范围内能保持较高的气动效率，桨叶与电机轴的连接采用快拆式的卡扣结构，不需要螺丝固定就能完成桨叶的更换，日常维护时可以快速替换受损的桨叶。整机的重心设计在四个旋翼形成的平面下方5mm的位置，这种低重心的布局可以提升飞行过程中的自稳性能，即使遇到突发的侧风干扰，也能更快恢复到平稳的悬停姿态，飞控安装位正好处于整机的重心点位置，减少加速度计、陀螺仪的检测误差，提升姿态感知的精度。

　　在实际作业场景中，这款结构的无人机既可以用于室内的消防隐患排查，穿过狭窄的管道入口检测内部的有害气体浓度，也可以用于户外的电力线路近距离巡检，涵道结构不用担心桨叶碰到高压线缆造成短路或者桨叶损毁，在农业大棚的作物监测场景中，涵道结构也不会因为桨叶外露而刮伤作物叶片，相比同尺寸的开放式旋翼无人机，作业的场景适配性更广。结构建模过程中所有的连接位都做了公差匹配设计，机臂与中心机身的连接采用定位柱加卡扣的方式，不需要螺丝就能完成组装，既降低了装配的复杂度，也减少了螺丝松动带来的结构故障风险，所有的曲面过渡位置都做了圆角处理，避免应力集中导致的结构断裂，尤其是机臂与涵道连接的位置，做了渐变式的壁厚设计，从机臂的2mm壁厚平滑过渡到涵道壁的1.5mm壁厚，在保证结构强度的前提下尽可能降低整机重量。
