带冲洗管路集成撬装OH2化工离心泵结构

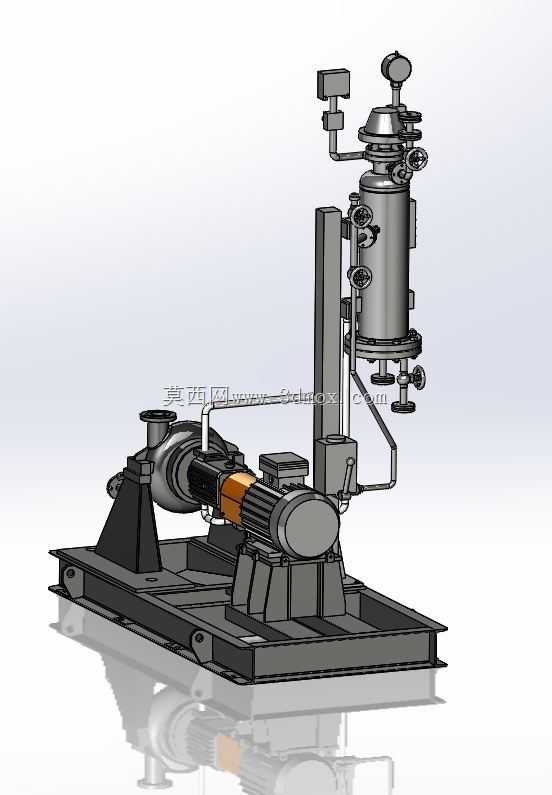

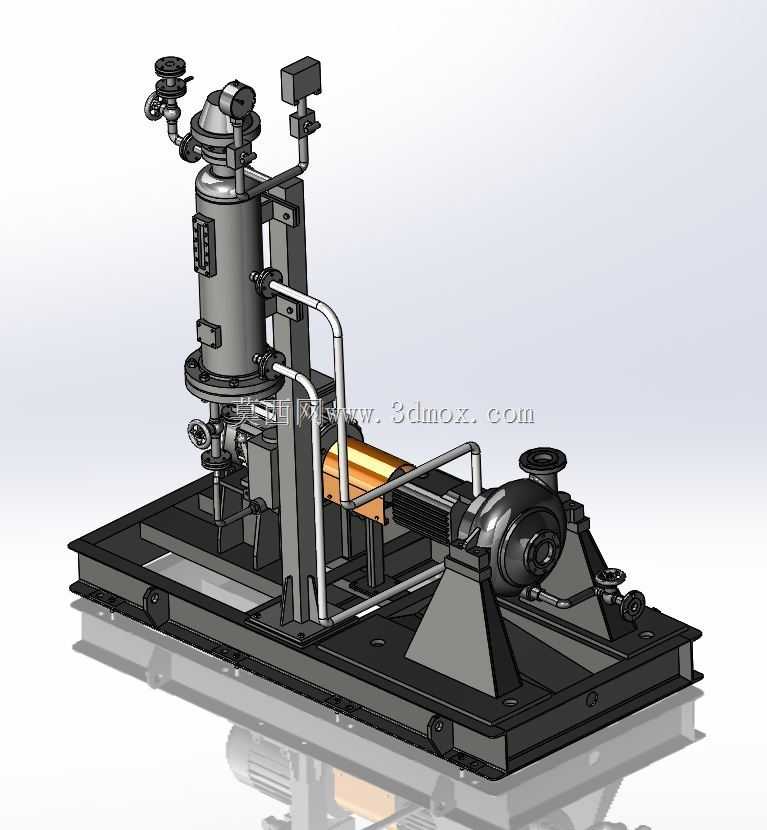

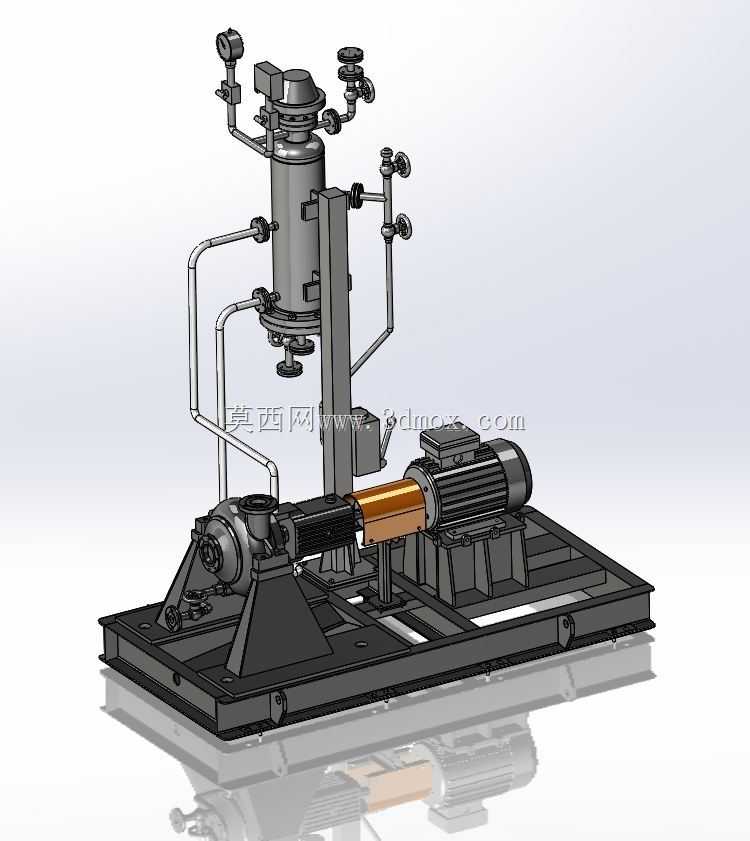

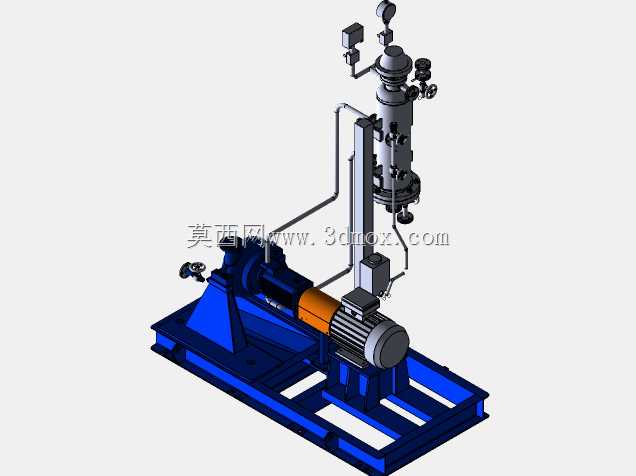

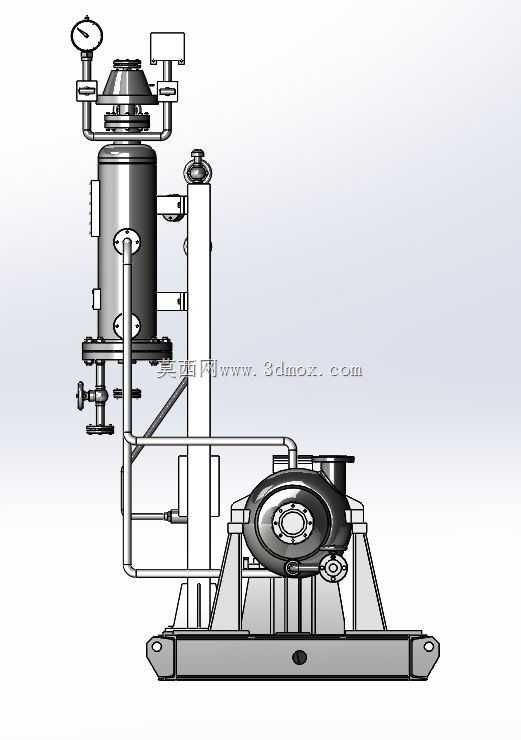

　　这套OH2型泵组采用撬装集成式设计，将泵体、驱动电机、密封冲洗辅助系统、进出口管路阀组、监测仪表全部整合在同一焊接底座上，无需现场拆分组装，到场后仅需对接工艺进出口管线与供电线路即可投入使用，大幅缩减现场安装调试的周期，适配化工、炼油、精细化工等行业的流体输送工况，可输送清洁或含微量颗粒的腐蚀性、易燃易爆介质，常见于精馏塔进料、反应釜循环输送、介质中转输送等工艺环节。从结构设计来看，泵体采用API标准OH2型式的单级单吸悬臂式结构，泵脚与轴承箱一体铸造，刚性更强，运行时的振动幅值控制在更低区间，适配长周期连续运行的工况需求。配套的冲洗系统采用PLAN52冲洗方案配置，独立的密封液储罐通过管路与机械密封腔连通，储罐上配置压力表、

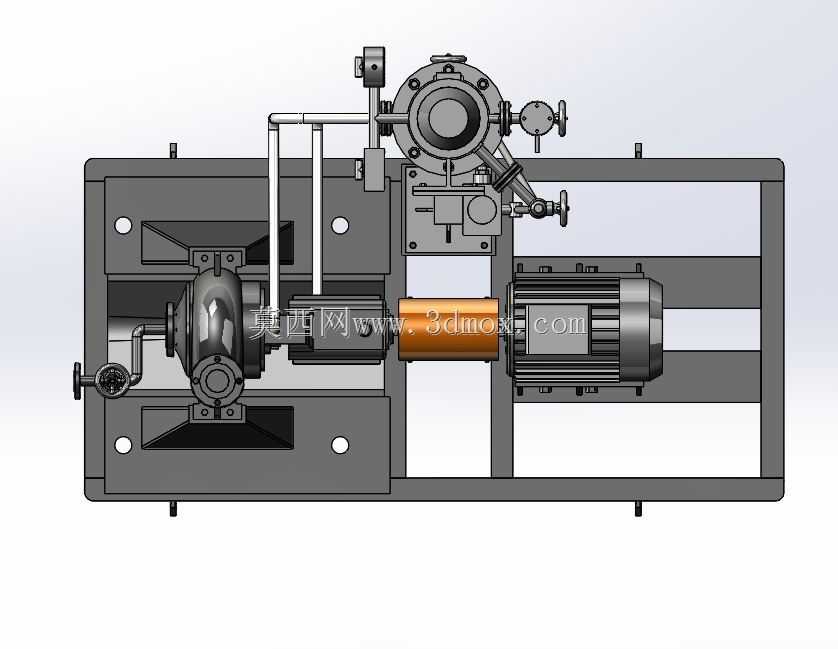

　　液位观测口、排气阀与补液接口，可实时监控密封腔运行状态，为双端面机械密封提供洁净、压力稳定的冲洗液，避免输送介质中的颗粒杂质进入密封摩擦副，同时阻隔易汽化、有毒有害介质向外界泄漏，满足高危介质输送的密封安全要求。泵与电机之间采用膜片联轴器连接，联轴器位置设置可拆式安全防护罩，既避免运转时异物卷入，也方便日常巡检时对联轴器对中状态进行检查。底座采用型钢与钢板拼焊结构，表面做防腐涂装处理，底座上预留地脚螺栓安装孔，同时加工有泵体与电机的定位止口，安装时可快速找正对中，减少现场调整工作量。进出口管路上配置了截止阀、压力表接口，可直接对接现场工艺管线，无需额外配置阀组支架。从安装边界来看，

　　整套撬装泵组的长宽尺寸适配常规工业厂房的设备预留空间，底座高度考虑了日常排液与巡检操作的需求，密封冲洗罐的安装高度与管路走向经过优化，避免管路出现气阻段，保证冲洗液循环顺畅。建模过程中对各部件的装配干涉做了逐一排查，轴承箱的冷却腔、密封冲洗管路的通径、联轴器的对中调整余量都按照实际工程参数还原，可直接用于泵组的布局设计参考、安装方案模拟，也可作为同类化工泵组设计的结构参考模板，帮助设计人员快速完成撬装泵组的方案细化，减少重复建模的工作量。
