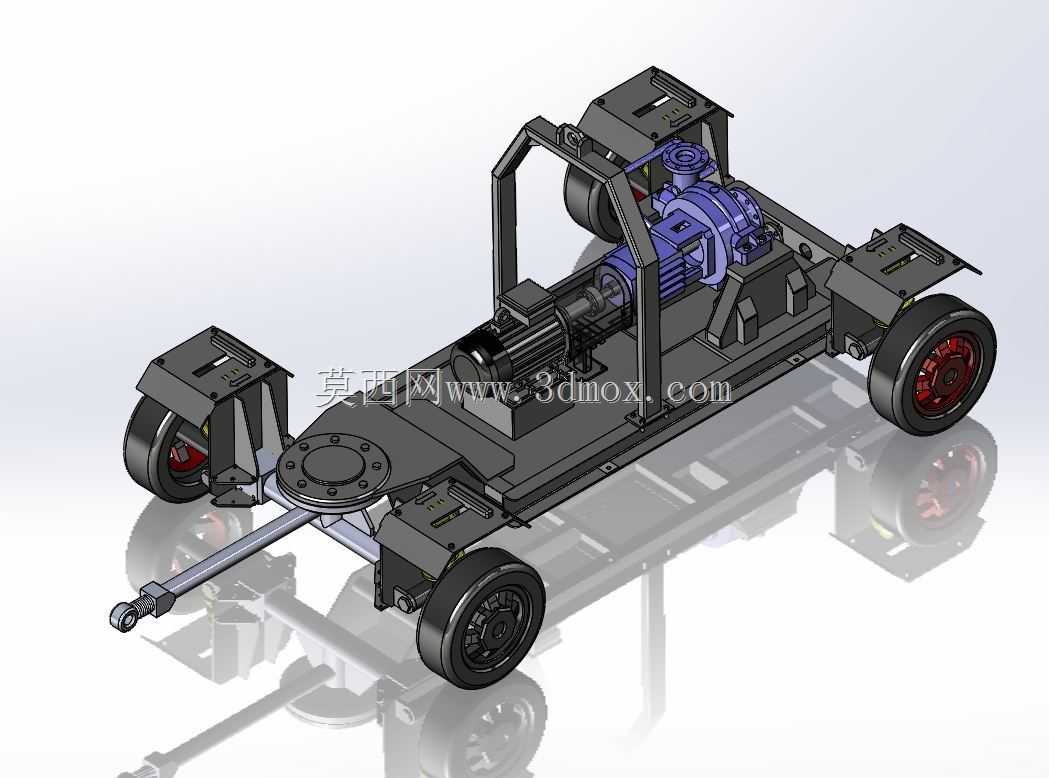

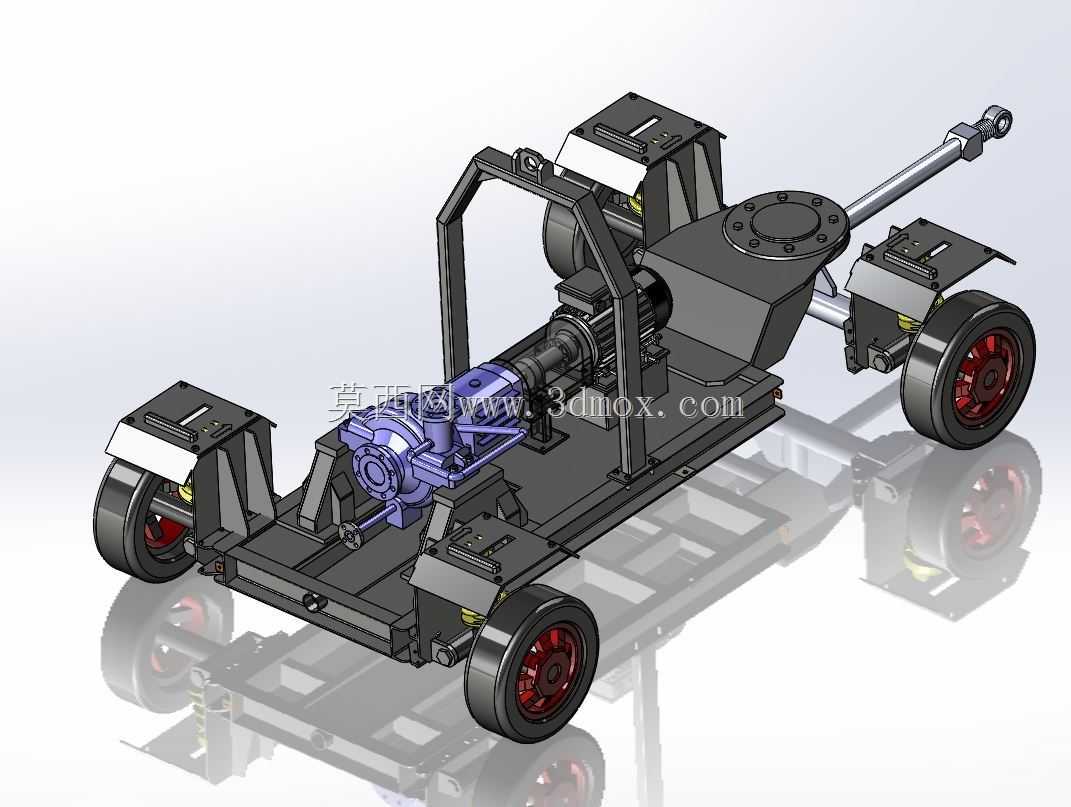

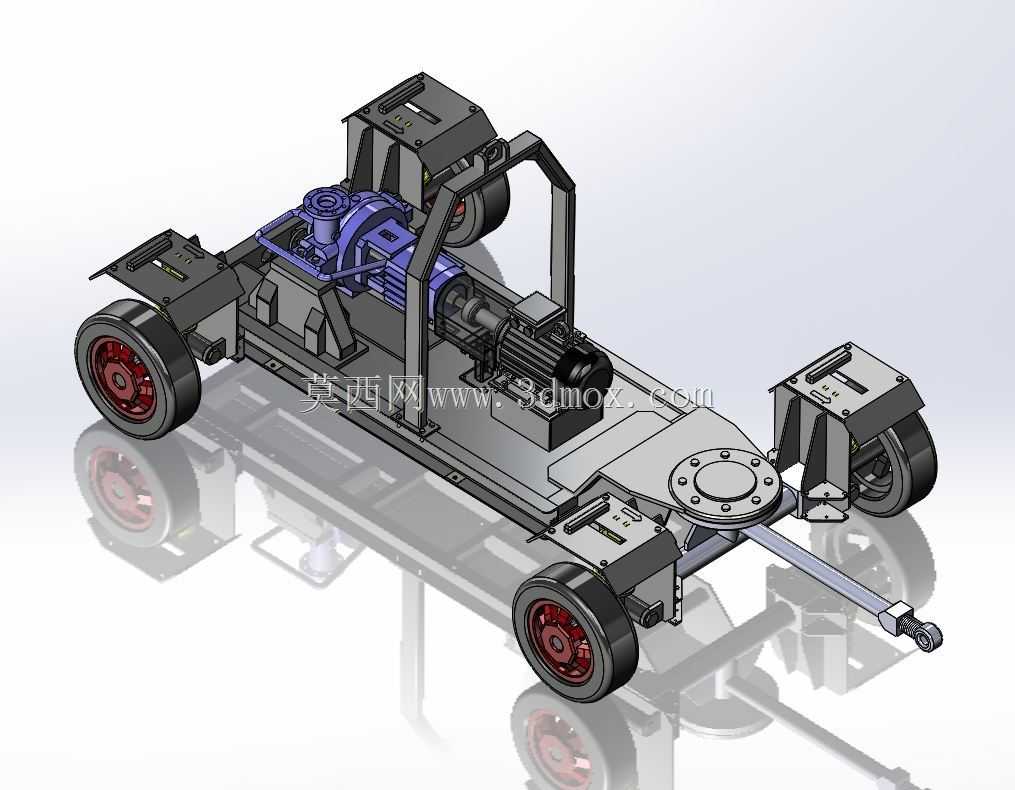

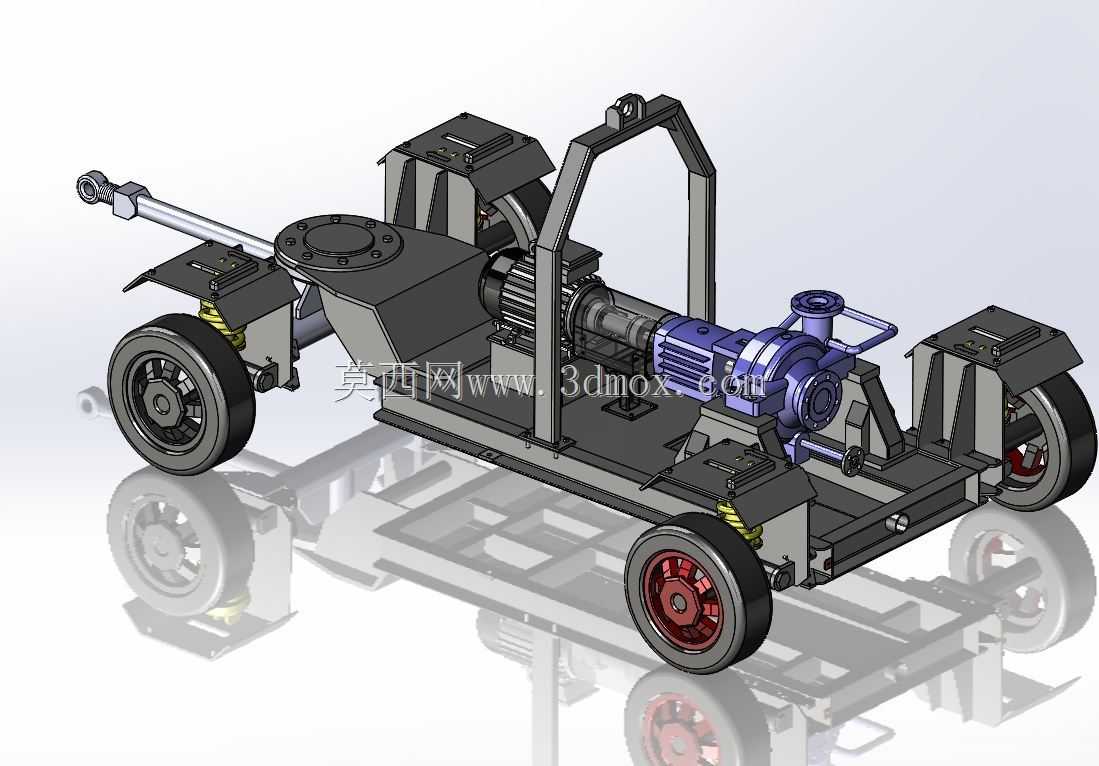

带拖行轮组的OH2型移动泵组结构

　　这款带拖运底盘的OH2型泵组，主要面向野外无固定泵站的流体输送场景，比如农田临时排涝、工地应急给排水、野外作业点的流体转输作业，不需要提前浇筑混凝土安装基础，依靠自带的轮组就能被普通牵引设备拖行转场，到位后仅需做简单的位置固定就能接入管路投入使用，适配没有固定安装条件的临时作业需求。从结构设计来看，泵体核心采用OH2型端吸悬臂式离心泵的经典结构，泵轴一端安装叶轮置于泵腔内部，另一端通过联轴器与驱动电机直连，取消了中间皮带传动的冗余结构，既压缩了整机的轴向尺寸，也减少了传动环节的功率损耗，日常维护时不需要拆卸进出管路就能完成机封、叶轮的更换，大幅降低野外作业的运维难度。拖行底盘采用框架式型钢焊接结构，主承重梁选用矩形型钢拼焊，

　　整体刚性足以承受泵组运行时的振动载荷，同时兼顾拖行过程中的路面冲击载荷；四个行走轮采用带轮毂的实心橡胶轮，后轮组带简易制动结构，停驻时扳下制动拨片就能锁定轮体，避免作业过程中泵组移位。泵体进出口法兰的安装高度经过匹配设计，与常规野外输水软管、钢制快接管路的接口高度适配，不需要额外加装变径弯头就能完成管路对接，减少现场安装的配件准备量。整机的安装边界充分考虑拖行通行需求，整机宽度控制在常规乡村道路、施工便道的通行限宽以内，牵引杆长度预留足够的牵引连接空间，拖行时不会出现牵引端与泵体磕碰的问题；顶部预留的吊点结构，既可以在转场时配合起重设备整体吊装，也能在维护时单独起吊电机或泵体部件，不需要额外搭建吊装支架。

　　底盘上的电机安装座采用可调式腰型孔设计，安装时可以微调电机位置来保证联轴器的同轴度，抵消焊接底盘的加工误差，避免运行过程中因同轴度偏差出现的轴系振动、机封过早磨损问题。泵体的泄压、排气接口位置都预留了足够的操作空间，现场开机前的排气操作、运行中的压力检测都不需要探身到设备底部，操作安全性更高。轮组的安装位置经过重心配平计算，泵组整体重心落在四个轮组的支撑中心范围内，拖行过程中不会出现翘头、侧倾的风险，即使在不平整的非铺装路面拖行，也能保持较好的行驶稳定性。
