磁力驱动离心泵端结构三维设计

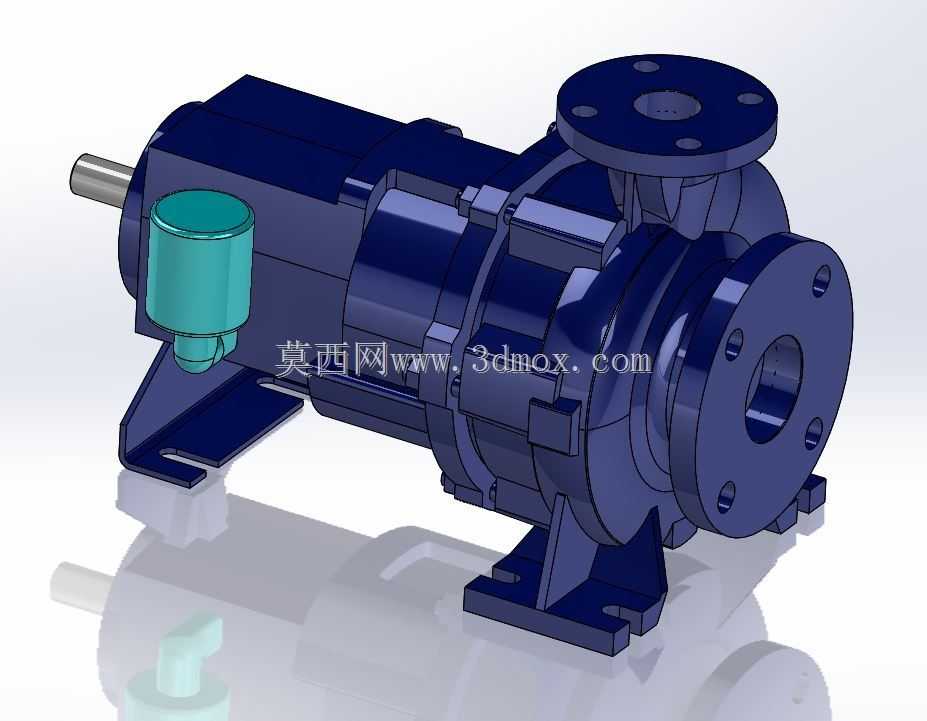

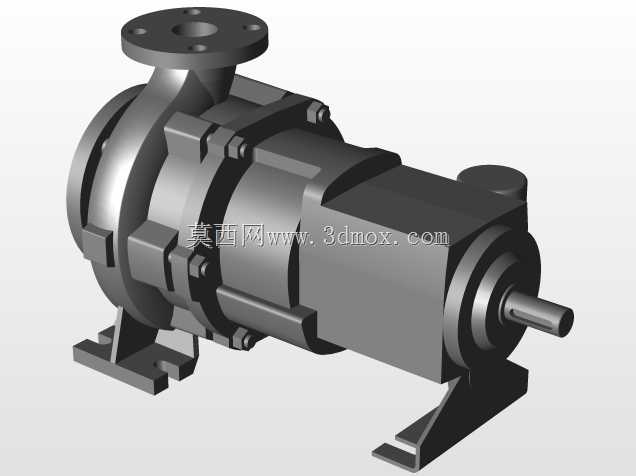

　　这款磁力驱动离心泵端结构，主要面向化工、医药、表面处理等对流体密封要求严苛的输送场景，解决传统机械密封泵易泄漏、运维成本高的痛点，可输送腐蚀性、易燃易爆或贵重流体介质，避免介质泄漏带来的安全隐患与物料损耗。从结构设计来看，整体采用无轴封磁力耦合传动结构，取消了传统离心泵的动密封组件，将泵腔完全封闭，动力通过内外磁钢的磁力耦合传递给叶轮，从根源上消除了动密封点的泄漏风险。泵体进出口采用标准法兰连接结构，法兰端面的螺栓孔位、密封面尺寸均匹配通用工业管路标准，可直接对接现有工艺管路，无需额外制作转接件。安装底座采用一体化铸造支脚结构，支脚预留的安装孔位可适配常规混凝土基础或钢制机架的安装要求，安装时可通过调整垫铁找平泵轴与电机轴的同轴度，

　　降低运行振动。模型标注的外形尺寸为065-040-160，对应进出口通径、叶轮公称直径与泵组轴向安装长度，选型时可直接根据管路通径、安装空间预留尺寸匹配，其中进口通径65mm、出口通径40mm的设计，符合离心泵进口大、出口小的流道设计逻辑，可降低进口流道阻力，避免气蚀现象发生。泵体流道采用水力优化设计，叶轮与泵壳的间隙控制在合理范围，减少容积损失，提升输送效率；侧边设置的腔体结构用于放置隔离套与内磁钢组件，隔离套采用非导磁耐腐蚀材料，既保证磁力线可顺利穿透传递扭矩，又能隔绝输送介质与外部磁钢组件的接触。整体结构的建模细节覆盖了法兰密封槽、支脚加强筋、轴承定位台阶、叶轮锁紧结构等实际加工与装配需要的特征，可直接用于装配干涉检查、安装布局模拟，也可作为同类型泵产品改型设计的参考基础，帮助结构设计人员快速完成泵组的管路布局、基础设计与运维空间预留，避免现场安装时出现尺寸干涉、检修空间不足等问题。
