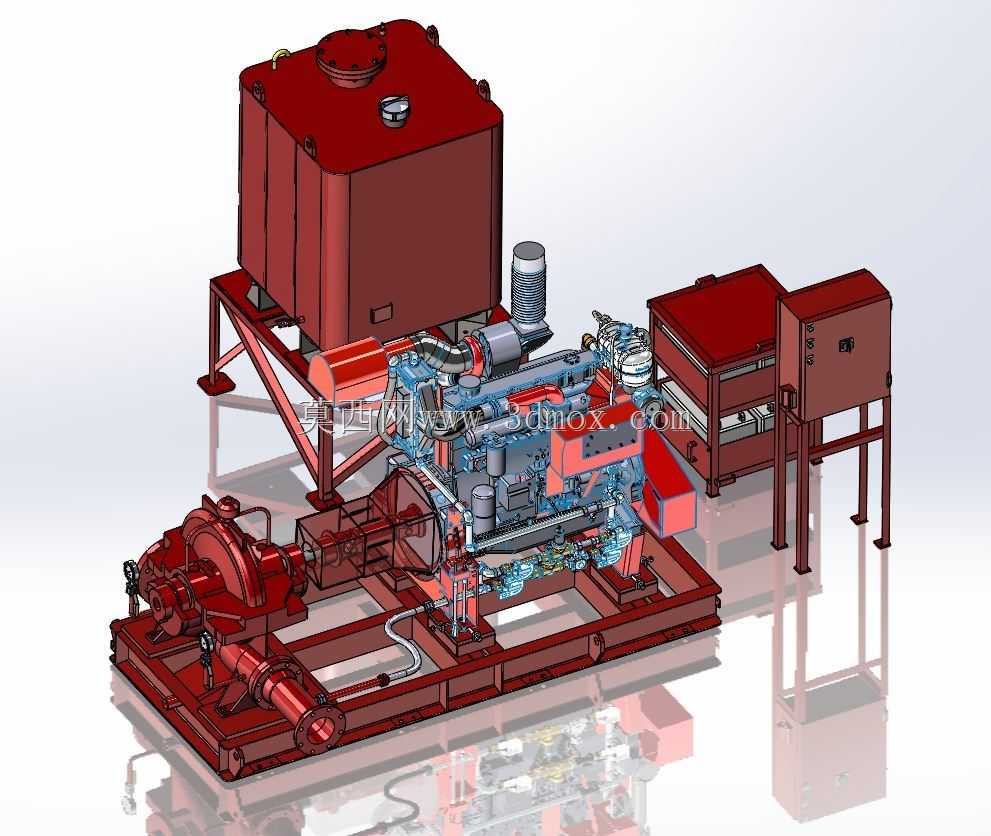

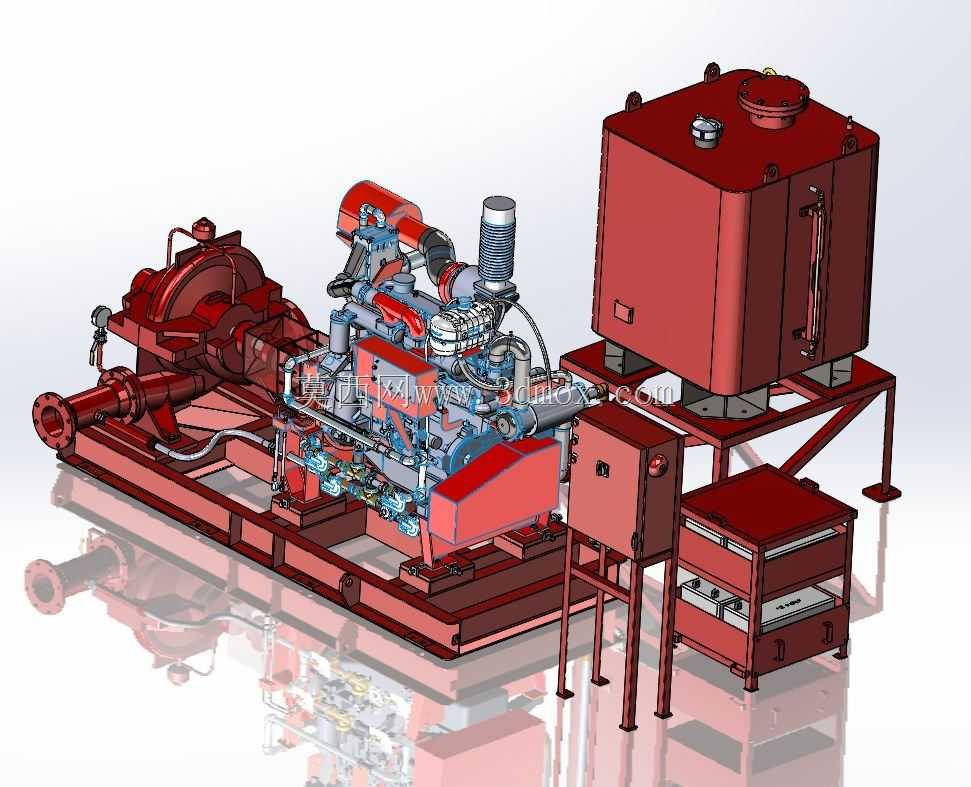

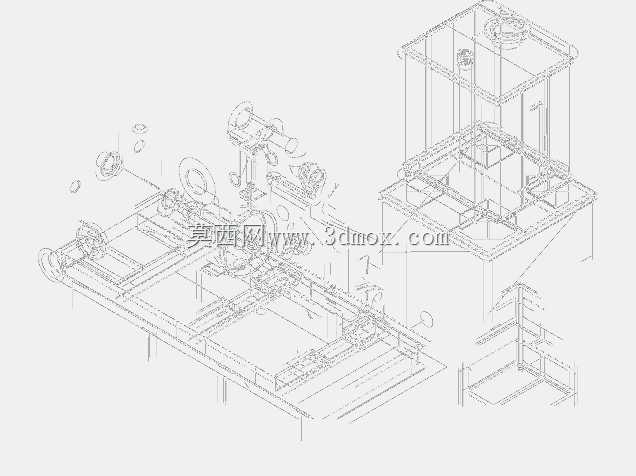

柴油机驱动消防泵成套机组结构设计

这套柴油机驱动消防泵成套机组，主要面向无稳定市政供电保障的工矿厂区、大型仓储物流园区、偏远油气站场、港口码头以及高层楼宇备用消防供水场景，作为固定式消防供水系统的核心动力单元，可在断电、主供电线路故障的应急工况下快速启动，为消防喷淋系统、消火栓系统、消防水炮等终端灭火设备输送符合压力与流量要求的消防用水，也可适配大流量应急排水、远距离输水等临时作业需求。整套机组采用一体化撬装集成式设计思路，将核心泵送单元、柴油动力单元、燃油储供单元、控制柜体以及配套管路阀组全部整合在统一的高强度焊接底架上，底架预留标准化的地脚安装孔位，安装时无需现场拆分组装各功能模块，仅需完成进出水法兰对接、燃油管路检查与控制线路核验即可完成就位，大幅压缩现场安装调试的周期，也降低了现场拼装带来的管路同轴度偏差、安装错位等问题概率。在功能特性设计上，泵送端采用大口径中开式离心泵结构，流道做了顺滑优化处理，可满足大流量供水需求，同时兼顾高扬程输出能力，适配不同高度、不同距离的消防供水点位；动力端匹配直列水冷柴油发动机，通过弹性联轴器与泵轴直连，传动路径短、传动效率损耗低，同时配套独立的高位燃油箱，油箱容积满足机组满负荷连续运行数小时的燃油储备需求，油箱设置有液位观测、透气、排污以及加油过滤结构，保障燃油供给稳定；旁置的控制柜整合了机组启动控制、运行参数监测、故障报警以及自动启停逻辑，可实现低油压、高水温、超速等异常工况的自动保护，也可联动消防报警信号实现远程自动启动，无需人工现场操作即可快速进入供水状态。外形与安装边界设计上，整套机组的长宽高尺寸充分考虑了常规消防泵房的通道与安装空间要求，底架的承重梁做了加强处理，可承受机组满负荷运行时的振动载荷，各功能模块的布局预留了充足的检修操作空间：燃油箱布置在机组上方高位，既利用重力辅助燃油供给，也不占用侧面检修通道；发动机的空滤、机油加注口、冷却系统补水口都朝向操作侧，日常维护无需拆解外围结构即可完成操作；泵体的进出口法兰设置在机组端部，可直接对接泵房内的主供水管路，减少管路弯折带来的水头损失；控制柜布置在机组侧方，操作面板朝向巡检通道，日常参数查看、操作调试都十分便捷。整套机组的结构布局充分平衡了运行可靠性、安装便捷性与维护便利性，适配各类需要独立动力消防供水的场景需求。
