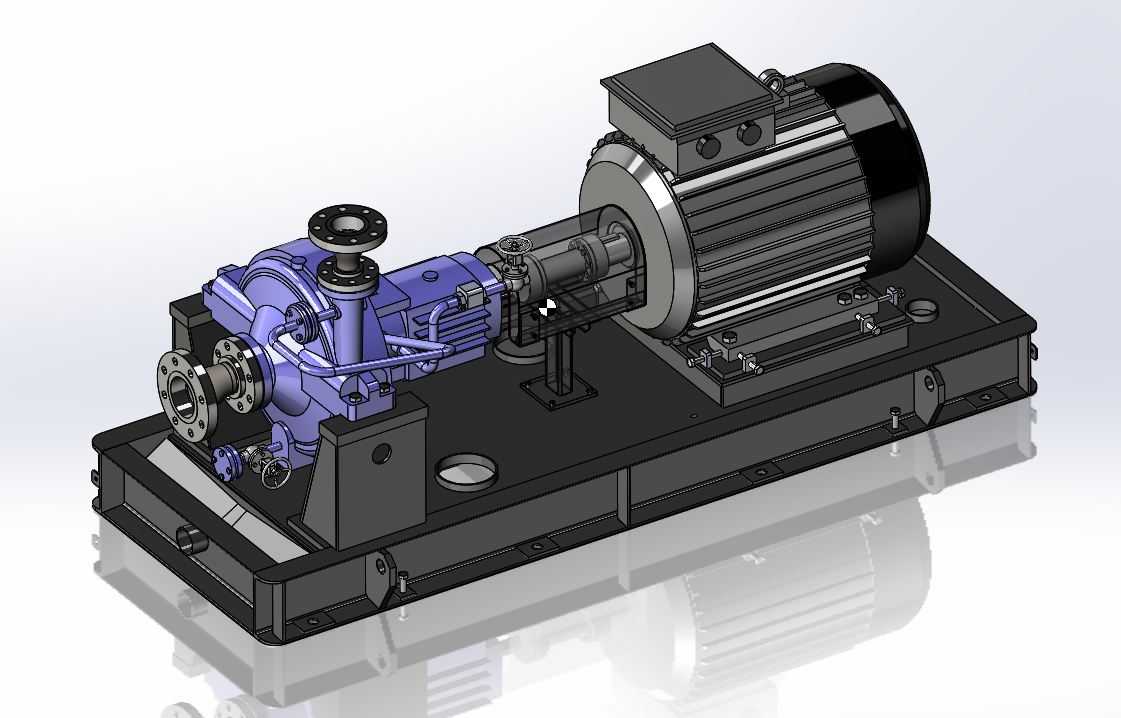

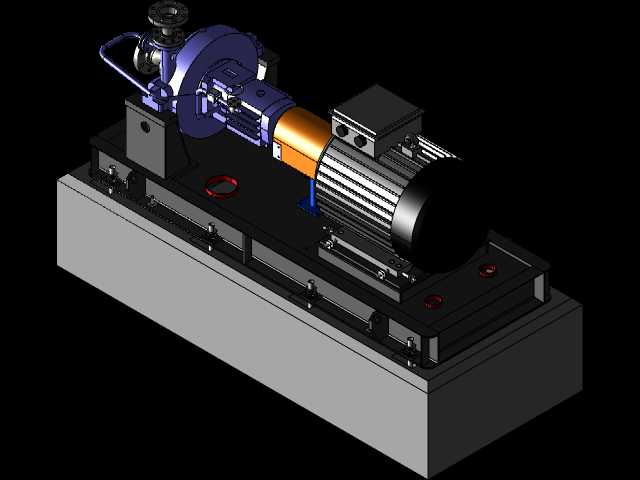

OH2型卧式离心泵与电机耦合机组结构

该OH2型卧式离心泵耦合电机机组，主要应用于石油炼化、化工生产、市政供水、暖通循环等工业流体输送场景，可完成清洁介质、弱腐蚀性介质的长距离输送、工艺循环增压、系统补水等作业任务，适配常温常压下的清水、油品、化工介质等多种流体工况，是流程工业流体输送系统中的核心动力设备。整套机组采用卧式底撬集成设计，将离心泵本体、驱动电机、联轴器护罩、公用底座整合为一体，在设计阶段充分考虑现场安装的对中需求，底座预留的地脚安装孔位经过同轴度校核，可减少现场安装时的调整工作量，避免因安装对中偏差导致的运行振动、轴承磨损过快等问题。泵体部分采用端吸顶出的流道结构，进口法兰设置于泵体侧端水平方向，出口法兰垂直向上布置，这种结构设计既符合管路布置的常规走向习惯，也能让泵腔在运行过程中保持稳定的排气状态，降低气蚀发生的概率；泵体顶部设置独立的排气阀结构，可在启泵前快速排净泵腔内积存的空气，保证叶轮启动时即可满液作业，避免干磨损坏密封件与叶轮。泵轴与电机轴之间采用挠性联轴器连接，可补偿少量的轴向窜动与径向偏差，联轴器外部设置全封闭护罩，避免运行过程中杂物卷入转动部件，也能防止运维人员误触转动构件引发安全事故。整套机组的安装边界充分考虑工业现场的运维空间需求，底座上预留的检修空位可满足日常更换机械密封、调整轴承间隙、检查联轴器对中的操作空间，无需将整台泵从管路上拆解即可完成常规维保作业；泵体的进出口法兰尺寸符合通用管路连接标准，可直接对接同规格的工业管路，无需额外制作过渡连接件。电机与泵体的安装位置经过重心校核，运行时整机振动量控制在工业设备允许的标准范围内，底座下方预留的减震垫安装位，可根据现场工况加装减震元件，进一步降低运行振动对周边管路与设备的影响。泵体的轴承箱体采用独立的润滑腔结构，可存储足量润滑脂保证轴承长期运行的润滑需求，减少日常维保的加注频次；密封腔可根据输送介质特性选配填料密封或机械密封，适配不同温度、不同腐蚀性的介质输送需求，拓展设备的适用工况范围。
