撬装式消防供水加压泵组结构设计

　　这套消防泵组采用撬装集成式结构设计，核心面向民用建筑、工业厂区、仓储物流园区的固定消防供水场景，可直接对接消防管网，在火灾工况下为消火栓系统、自动喷淋系统提供稳定的高压供水，满足消防灭火时的水量、水压要求，也可作为市政供水压力不足区域的消防增压补压设备使用。从结构设计逻辑来看，整套设备将动力单元、泵体、管路阀组、控制组件、稳压附件全部集成在统一的焊接底座撬架上，省去了现场分散安装的对位、配管工作量，到场后仅需对接进出水主管路与供电线路即可完成部署，大幅缩短现场施工周期，也避免了现场散件安装带来的装配误差。泵组的动力配置兼顾了主用与备用冗余设计，可根据项目需求搭配电动驱动与柴油驱动双动力单元，在市电中断的极端工况下依然能够启动供水，

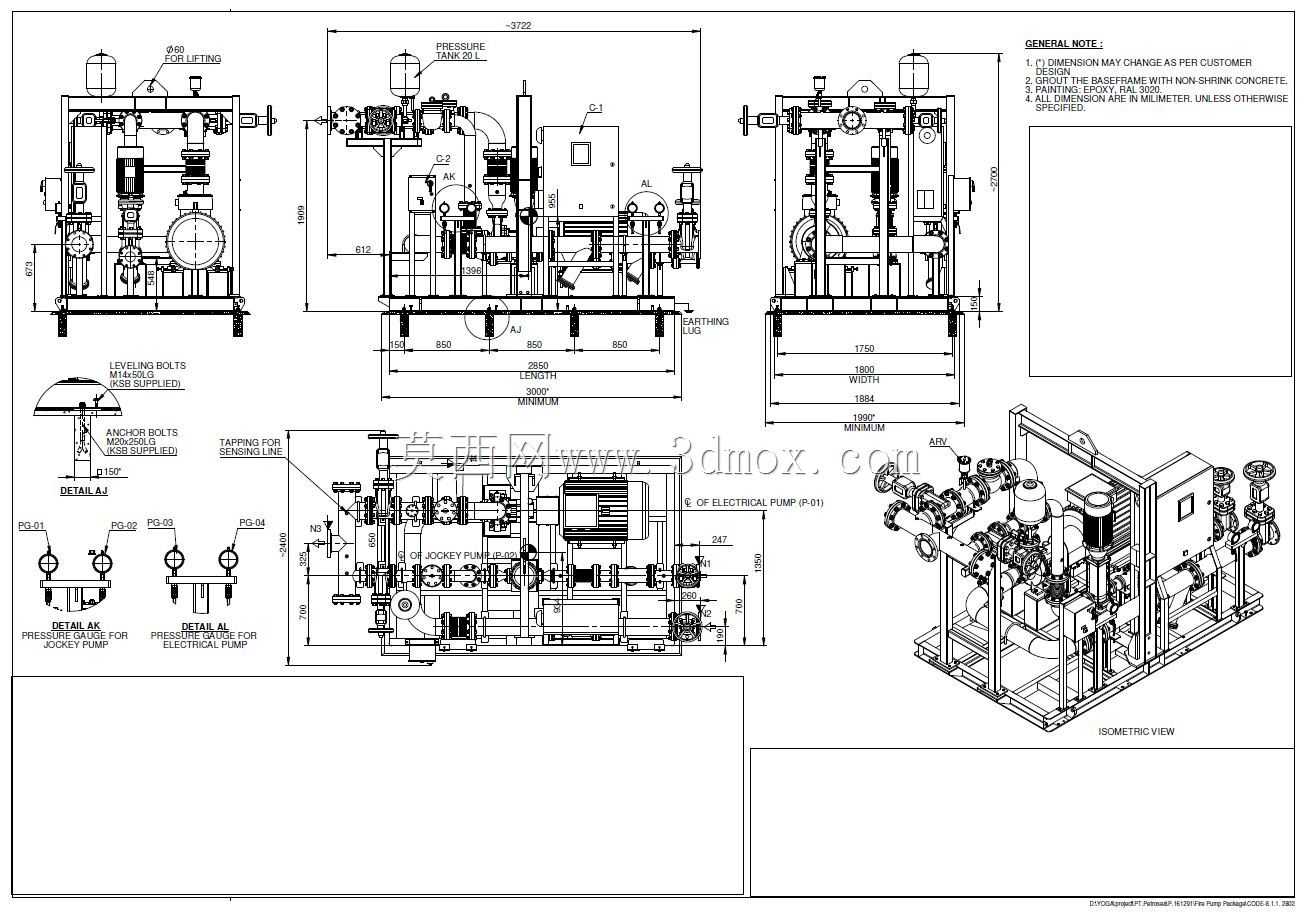

　　符合消防设备的冗余可靠性要求。管路系统上集成了闸阀、止回阀、压力检测接口、排气阀等必要附件，进出水口采用标准法兰连接，对接尺寸符合通用消防管路的安装规范，底座撬架预留了地脚螺栓安装孔位，可直接固定在混凝土设备基础上，安装边界清晰，无需额外设计复杂的支撑结构。从外形尺寸来看，整套撬装设备的长宽高尺寸经过紧凑化优化，在保证管路操作空间、设备检修空间的前提下，尽可能压缩占地空间，可适配多数消防水泵房的狭小安装空间，设备四周预留了不小于600mm的检修通道空间，方便日常维护时拆卸泵体、阀组、滤芯等易损部件。设计过程中对管路走向做了优化，减少了不必要的弯头与变径结构，降低管路沿程阻力损失，提升泵组的运行效率，

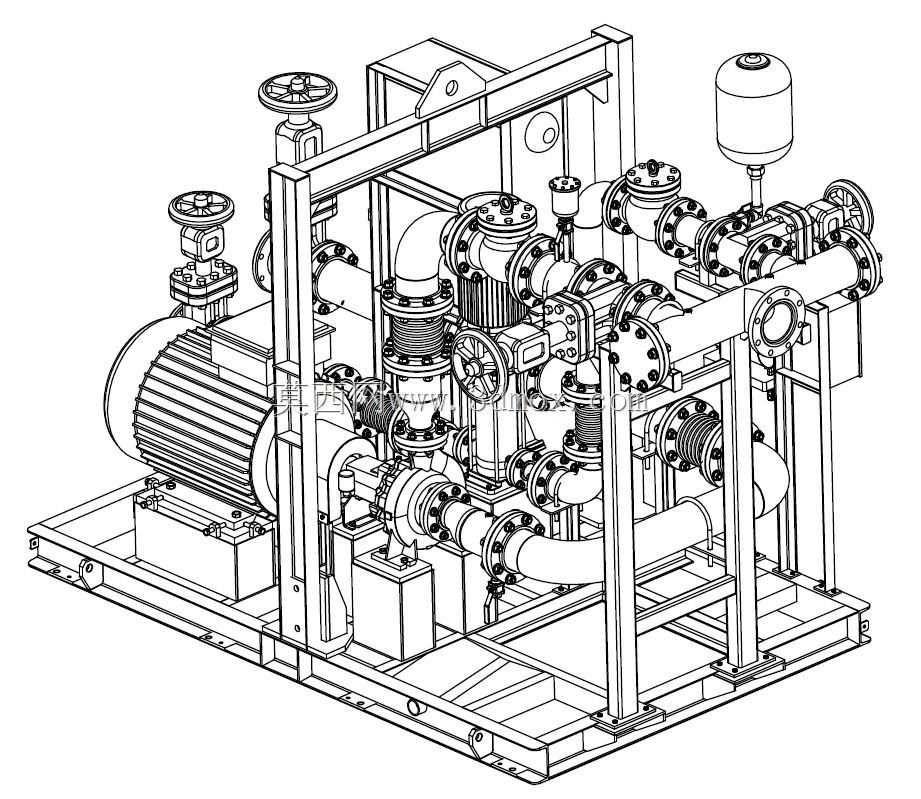

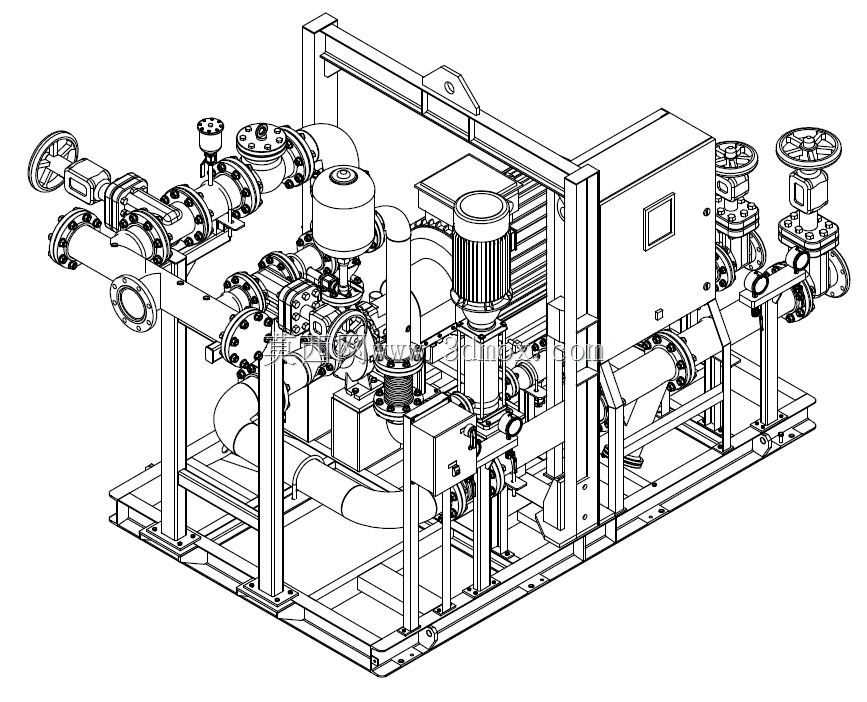

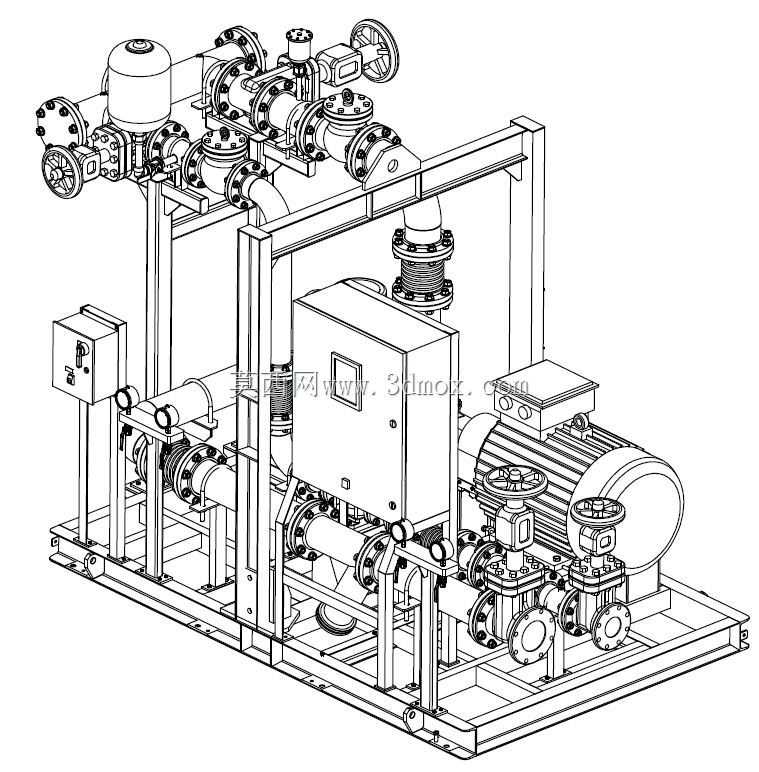

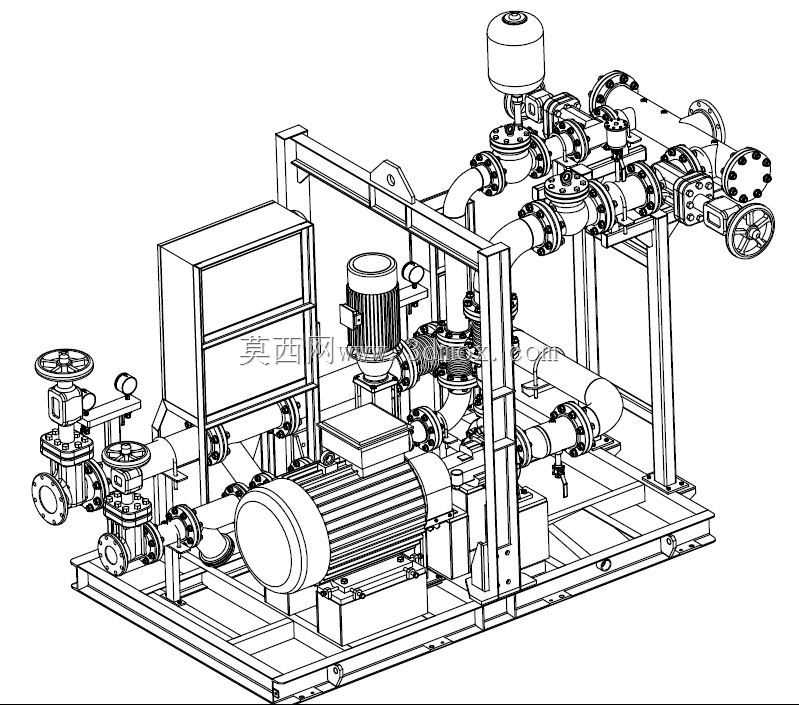

　　同时对泵体与底座的连接位置做了减震处理，降低设备运行时的振动传递与噪音。三维结构完整还原了设备的所有装配关系，包括每一处法兰的连接位置、螺栓的排布、管路的焊接节点、控制箱的安装位置，可直接用于设备安装前的布局校核、管路碰撞检查，也可作为消防系统设计时的设备选型参考，帮助设计人员提前确认设备的安装空间、接口位置，避免现场安装时出现管路干涉、空间不足的问题。设备的稳压罐、压力传感器等附件的安装位置经过合理排布，既保证了检测数据的准确性，也不会遮挡操作面板与阀组操作空间，日常巡检时可直接观察压力数值、操作阀门开关，无需额外攀爬或拆卸护板。
