卧式离心泵配套驱动电机集成机组结构

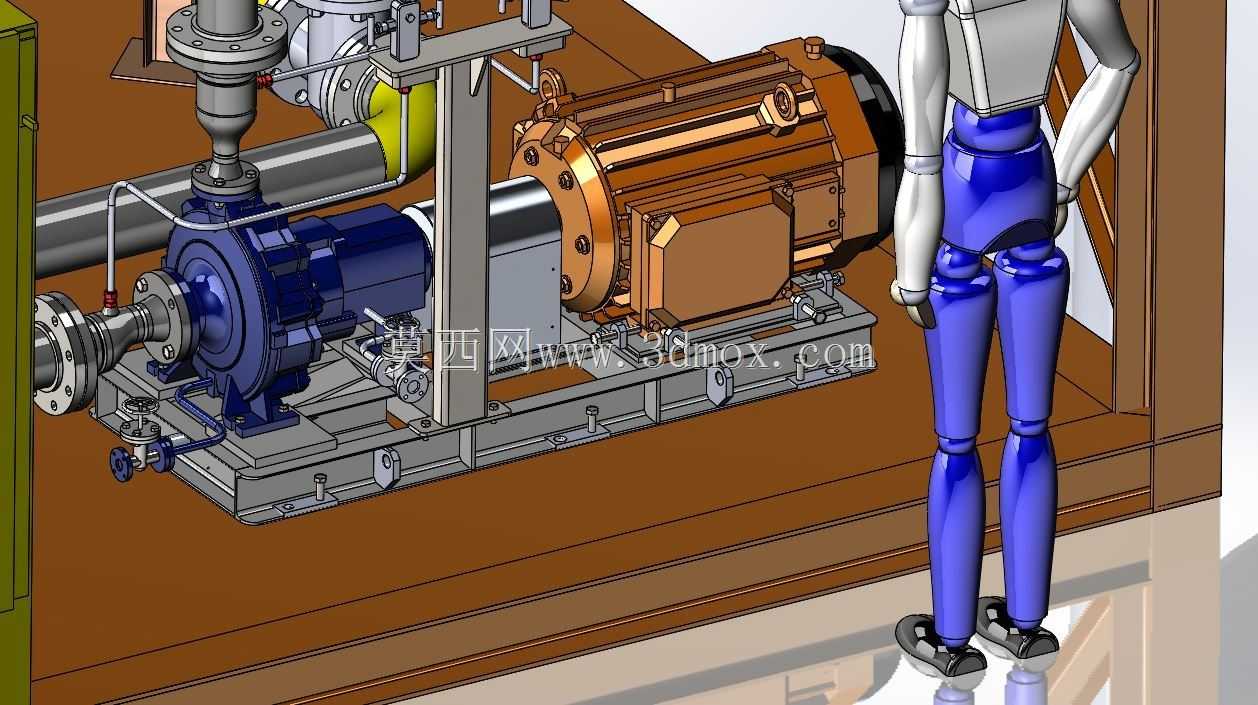

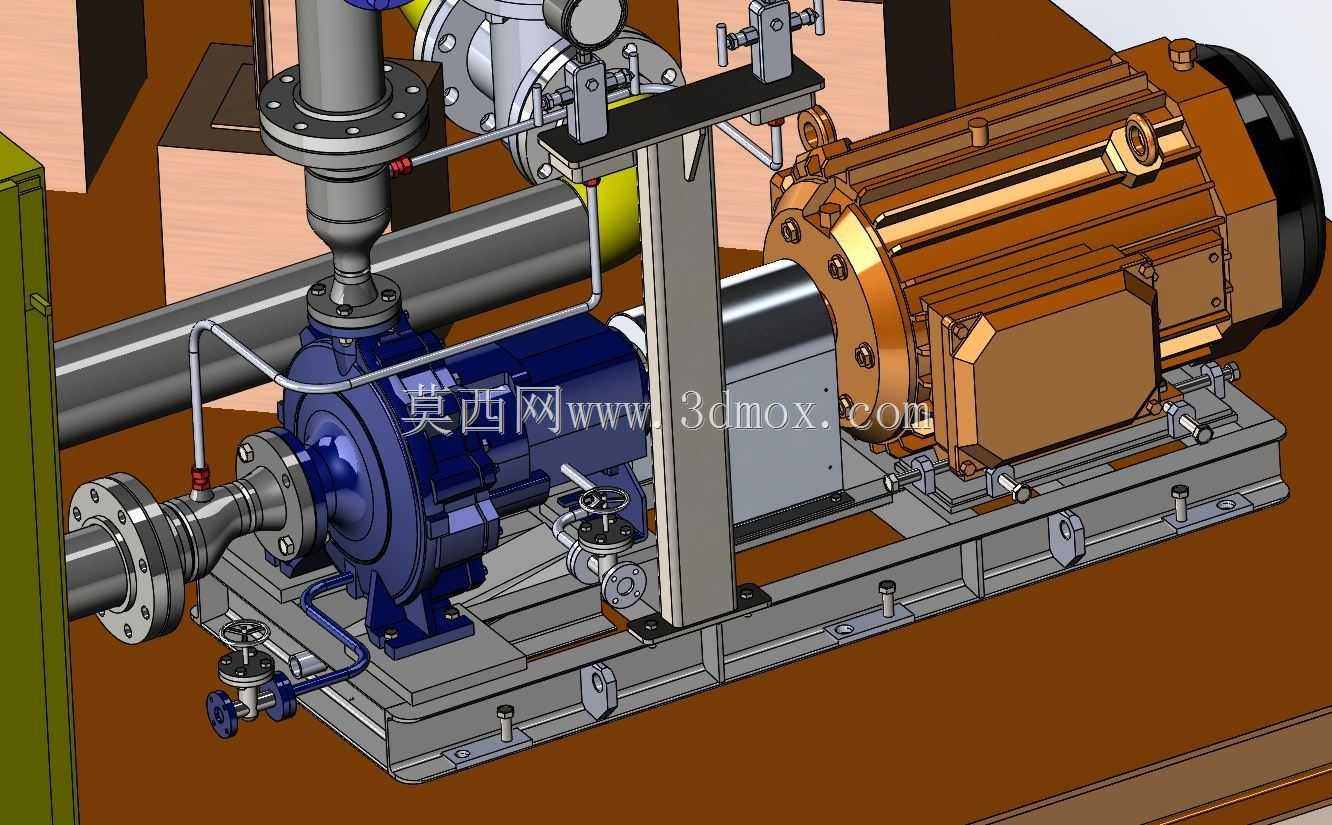

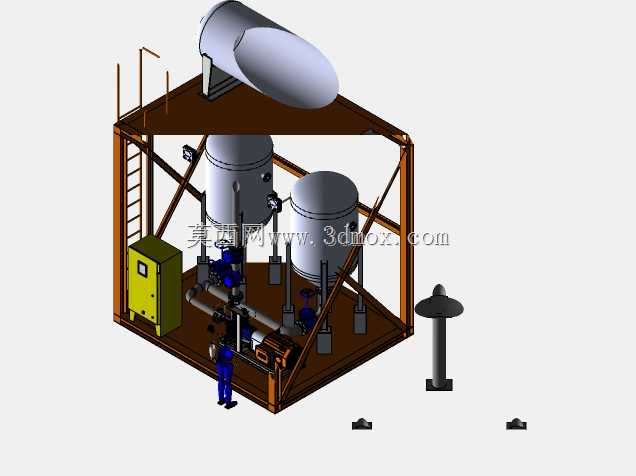

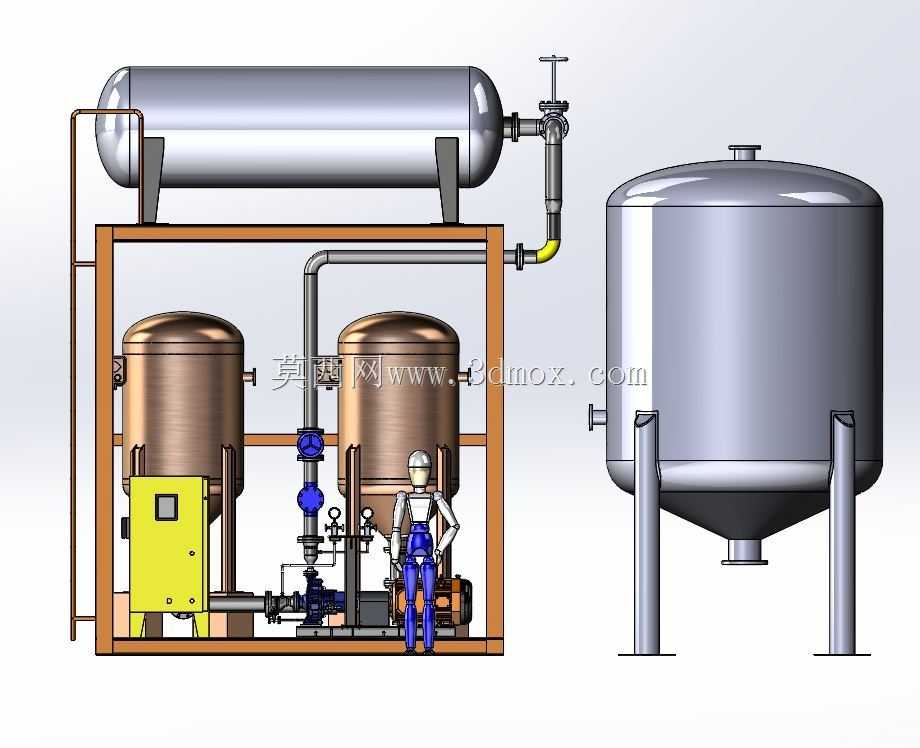

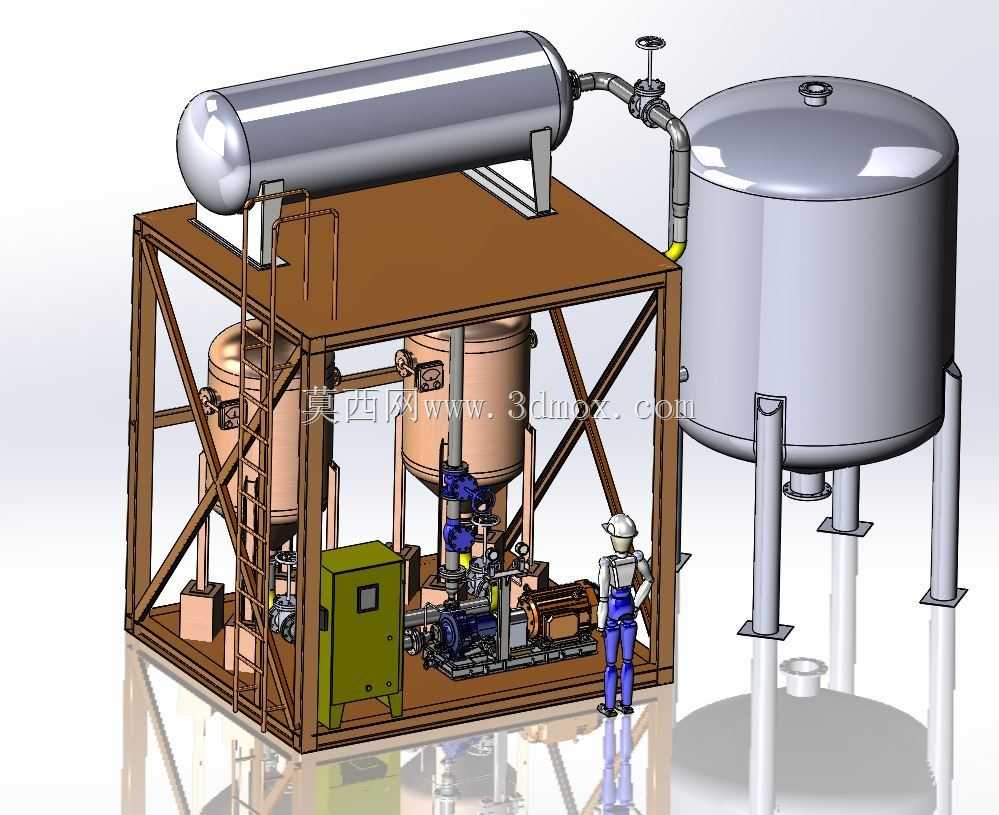

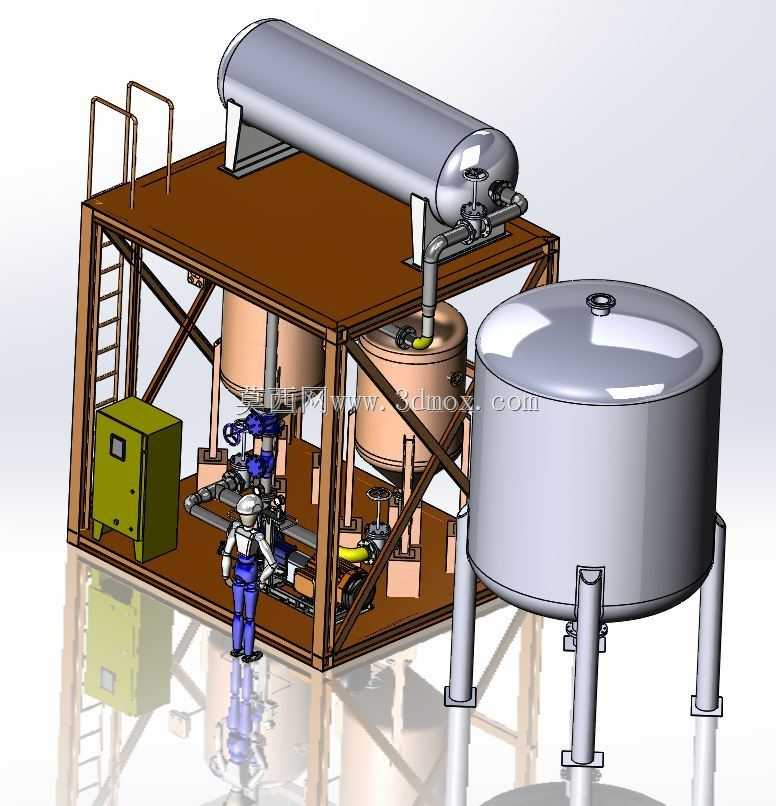

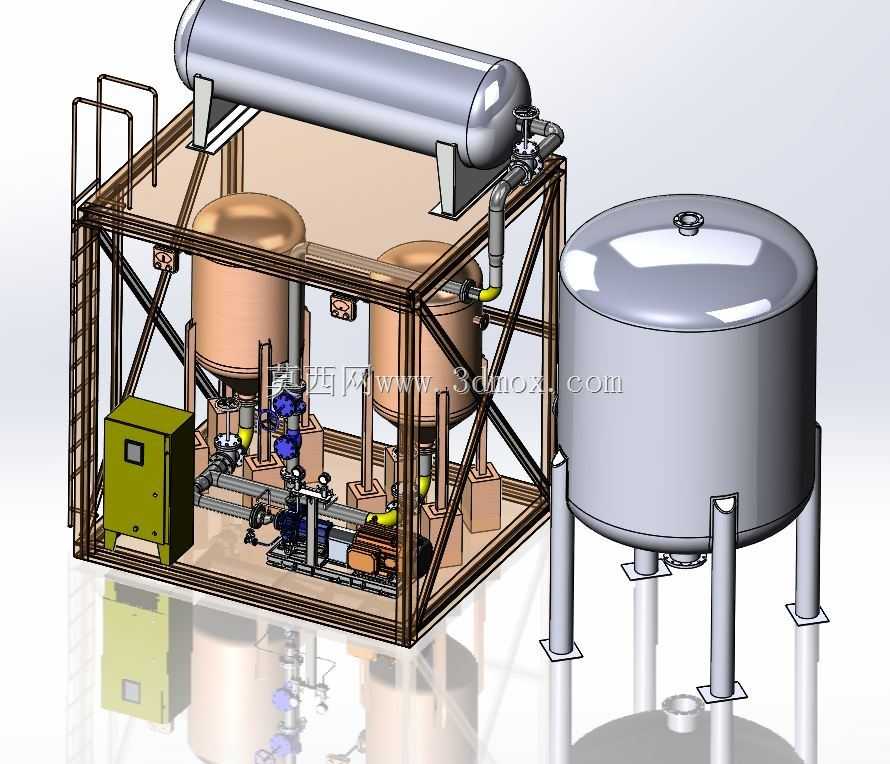

　　这套机泵集成结构的三维建模，核心围绕工业流体输送场景的实际安装需求搭建，日常可应用在化工流程管路、市政供水增压、生产循环水系统、暖通空调水循环等多个工况场景，作为流体管路的核心动力单元，负责为管路内的液态介质提供稳定压头，克服管路沿程阻力与高程差，实现介质的定向输送。从结构设计逻辑来看，建模时优先考虑了现场安装的对中精度要求，泵体与驱动电机共用一体化焊接撬装底座，底座上预留了调整垫铁的安装槽位，可在现场安装时通过垫铁微调电机与泵轴的同轴度，避免运行过程中因轴系不对中引发的振动超标、轴承过早磨损、机械密封泄漏等常见故障。泵体端采用单级悬臂式离心泵结构，进出口法兰的尺寸匹配常规工业管路的公称通径标准，进口段设置了偏心异径管结构，

　　避免管路变径处形成气塞影响泵的汽蚀性能，出口段配置了止回阀与检修切断阀的安装接口，同时预留了压力表、压力传感器的取压口位置，方便现场运行时实时监测泵的进出口压力参数。轴封位置预留了机械密封与填料密封两种结构的替换空间，可根据输送介质的腐蚀性、温度、颗粒含量等参数灵活选择密封形式。驱动端采用标准卧式三相异步电机结构，电机与泵轴之间通过弹性柱销联轴器连接，联轴器位置设置了可拆卸的安全防护罩，避免运行过程中转动部件卷入杂物或者造成人员伤害，防护罩上预留了观察窗，可日常巡检时直接观察联轴器的运行状态，无需频繁拆卸护罩。撬装底座的底部预留了地脚螺栓的安装孔位，孔位间距符合常规工业设备安装的混凝土基础尺寸规范，同时底座上设置了集液槽结构，

　　可收集泵轴密封位置泄漏的少量介质，通过集液槽端部的排液口统一引至废液收集管路，避免泄漏介质污染现场地面。建模过程中对所有外接管路的接口位置、操作维护的预留空间都做了边界校核，泵体的排气螺塞、轴承箱的注油口、放油口位置都预留了足够的操作空间，日常维护时无需拆卸周边管路即可完成排气、换油、密封更换等常规操作，电机侧的接线盒位置也预留了电缆布线的空间，可匹配不同方向的进线需求。整套结构的外形尺寸充分考虑了标准工业厂房的通道运输要求，撬装整体宽度满足常规厂房门的通行宽度限制，吊装位置设置了专用吊耳，吊耳的承重位置经过重心校核，整体吊装时可保持泵组水平，避免吊装过程中出现倾斜磕碰管路部件。
