涡轮耦合式工业抽水机组集成结构设计

　　该抽水机组采用涡轮耦合传动结构，整体为撬装集成式设计，主要面向工业流体输送场景，可应用于化工流程介质输送、市政供水增压、工业循环水系统、油田注水等工况，适配清洁或低含固量的流体介质输送需求，相比直联传动结构，涡轮耦合结构可实现动力端与泵端的柔性传动，有效缓冲启动冲击，降低负载突变对电机及泵体叶轮的损伤，同时可在一定范围内实现转速调节，适配不同工况下的流量扬程调节需求。

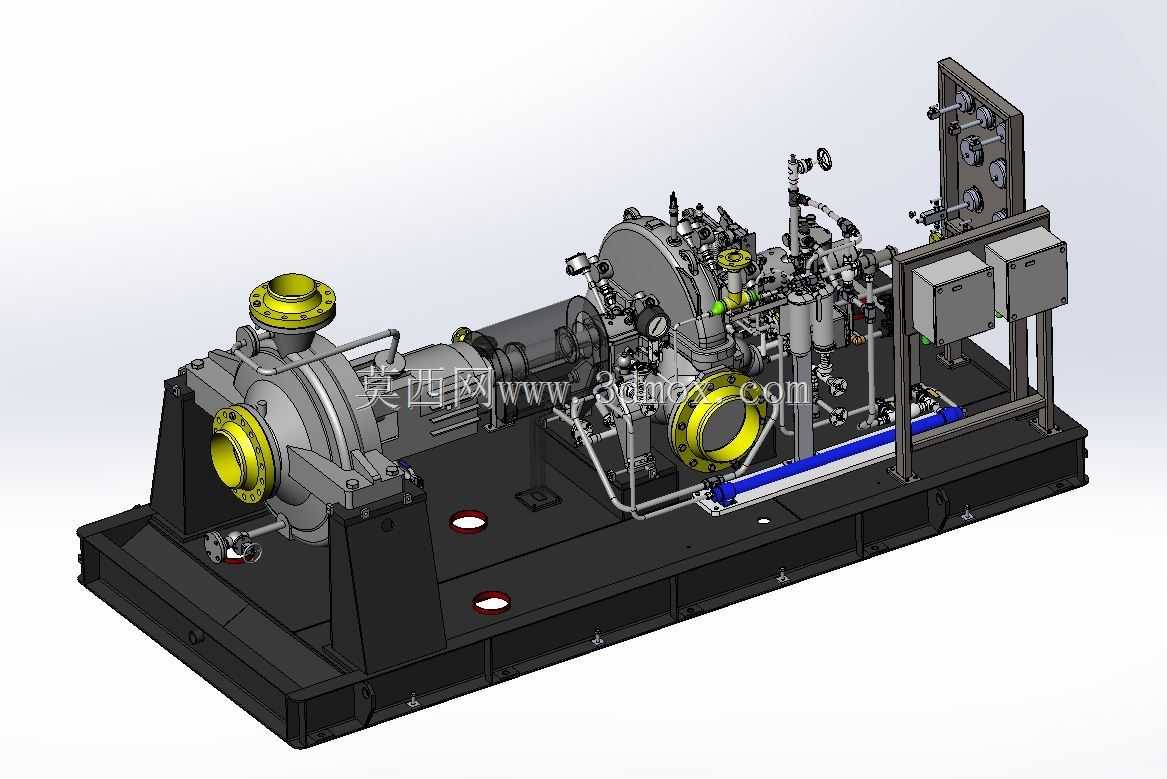

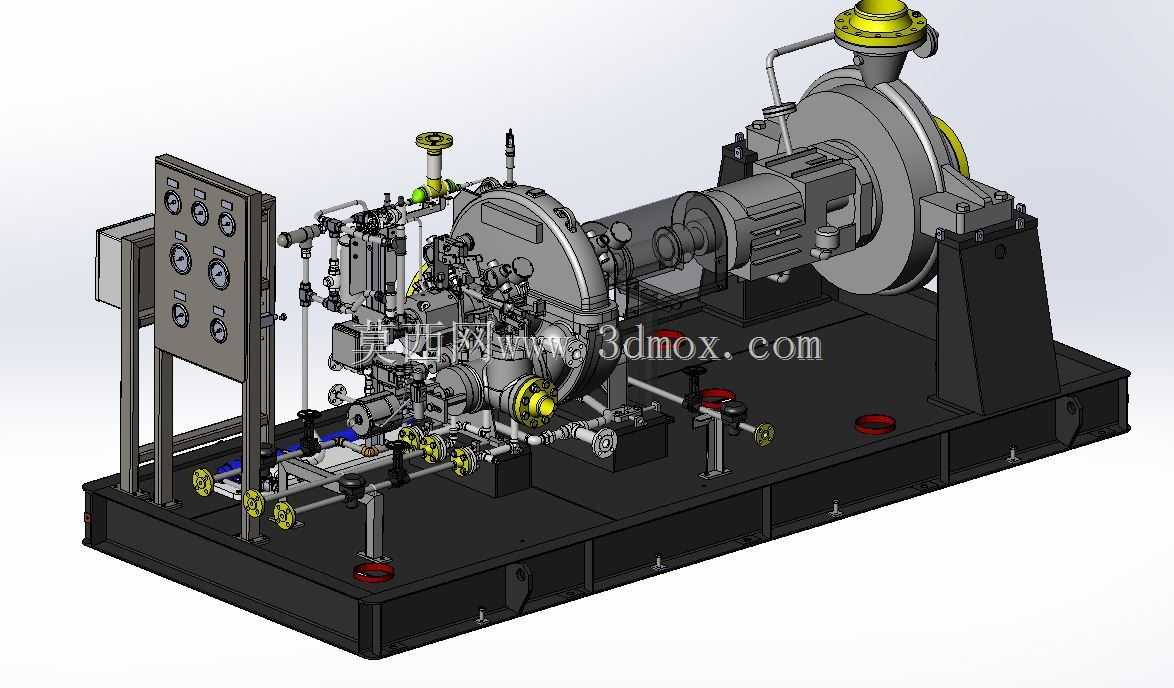

　　从结构设计来看，机组将动力驱动单元、涡轮耦合传动单元、泵体过流单元、控制检测单元、管路阀组全部集成在统一的焊接撬装底座上，底座采用型钢焊接框架结构，底部设置可调减震垫铁，可直接放置在硬化地面完成安装，无需额外浇筑复杂的设备基础，大幅缩短现场安装调试周期。控制箱布置在撬体前端操作侧，面板集成压力显示仪表、控制按钮与状态指示灯，操作人员可在机组侧方直接完成启停操作与运行参数观测，无需额外外接远程控制柜即可完成基础运行控制。

　　泵体端采用单级悬臂式离心泵结构，过流部件根据输送介质特性可适配不同材质，密封结构采用集装式机械密封，降低现场维护更换难度；涡轮耦合单元布置在电机与泵体之间，配套独立的润滑油路与冷却管路，管路上设置手动控制阀与检测仪表，可实时观测油路压力与温度，保障耦合器运行工况稳定。撬体上所有管路阀组均采用模块化布置，进出口管路预留标准法兰连接接口，现场安装时仅需对接进出口工艺管道与供电线路即可投用。

　　安装边界方面，撬体整体为长条形布局，操作侧预留不小于800mm的检修通道，非操作侧预留不小于500mm的管路维护空间，顶部起吊点设置在撬架主梁位置，满足整体吊装转运需求；各部件的安装位置经过重心校核，整体重心落在撬体中心区域，吊装与运行过程中不会出现偏载倾斜问题。设计过程中对管路走向进行了优化，避免管路出现气堵积液段，所有排污点均设置在撬体低位，方便检修时排空管路与泵体内的残留介质。
