带操作平台护栏的卧式储运用承压罐体

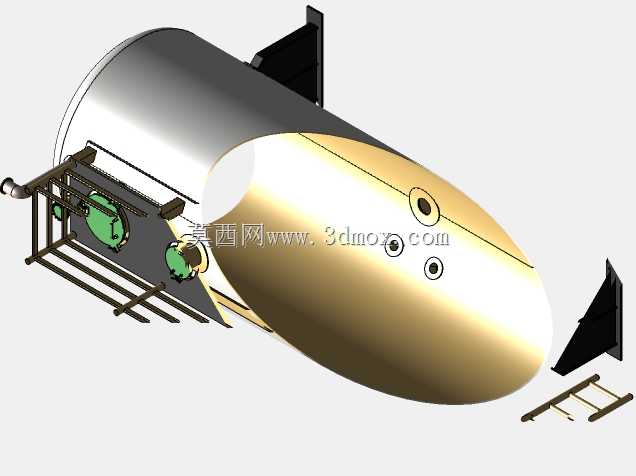

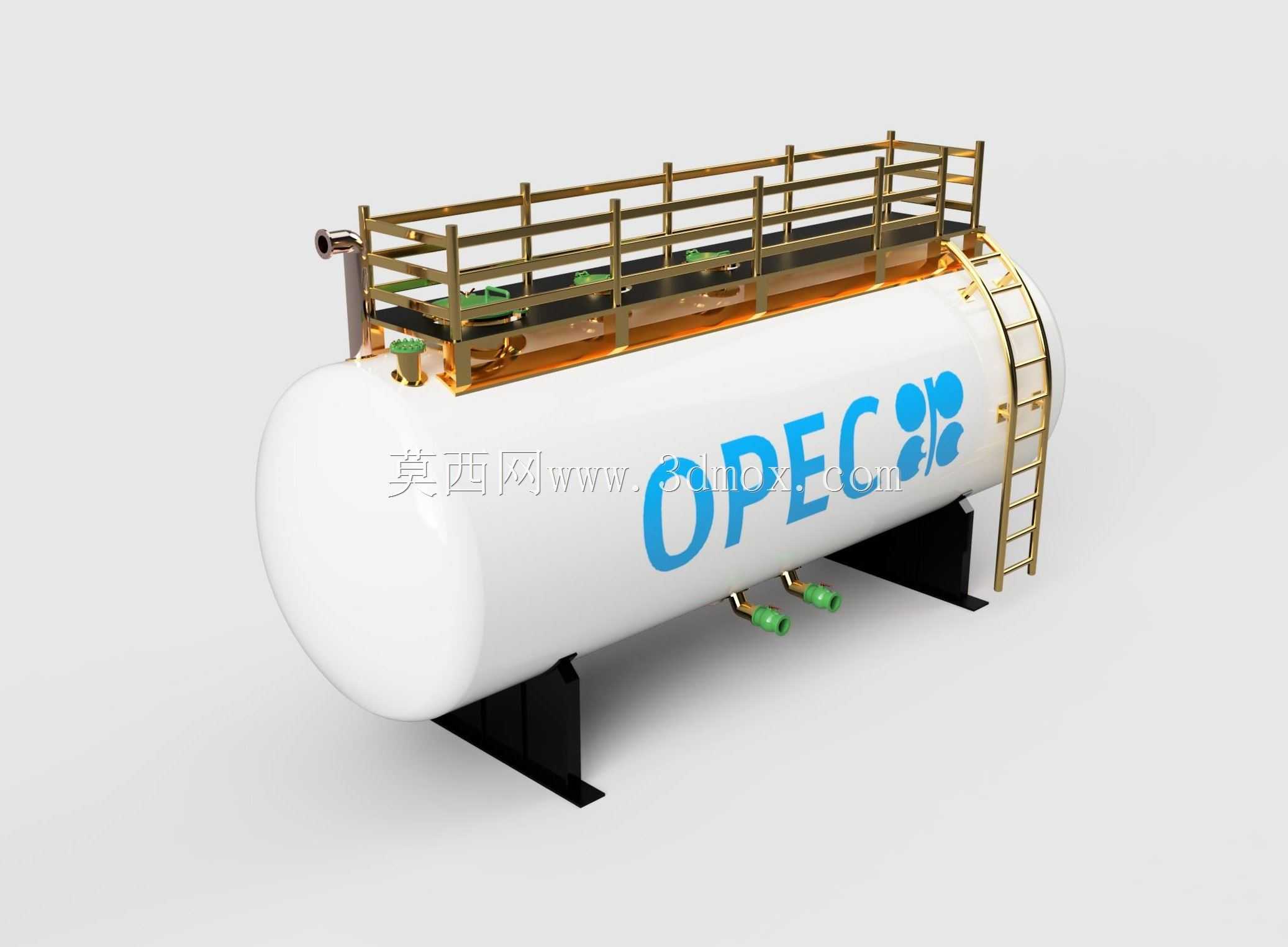

　　这款卧式承压罐体的三维建模，完全围绕石化、精细化工领域的常压或低压流体储运场景搭建，日常可用于厂区内液态原料、中间产物的暂存，也可适配小型加注站点的介质周转需求，区别于立式储罐，卧式结构的重心更低，对安装场地的地面承重要求更友好，尤其适合场地开阔但层高受限的户外布设场景。从结构设计逻辑来看，罐体主体采用标准椭圆封头焊接成型，相比平封头能更好分散内部介质压力带来的应力集中，筒身下方配置两个鞍式支座，支座的弧度与筒身外壁完全贴合，安装时支座底部通过地脚螺栓与混凝土地基固定，可抵消罐体满液状态下的静载荷，同时预留了微量热胀冷缩的位移余量，避免温度变化带来的结构拉扯。罐体顶部设置了通长的操作检修平台，平台周边采用双横杆式安全护栏，

　　护栏高度符合工业操作平台的安全防护要求，平台一侧配置斜爬梯，爬梯踏步做了防滑结构设计，方便运维人员登顶开展阀门操作、液位检测、密封点检等日常作业。筒身侧面预留了多个介质进出接口，接口位置分布在罐体下半区，既可以保证介质进出时的流态稳定，也能减少罐内残留介质的存量，接口处的法兰连接结构可直接对接厂区工艺管线，无需额外做转接设计。建模过程中充分考虑了现场安装的边界条件，罐体整体长度、直径的比例控制在常规储运罐体的合理区间，鞍座的间距经过受力校核，避免筒身中部出现挠曲变形，爬梯与护栏的安装位置避开了顶部接口的操作空间，不会出现运维操作时的空间干涉。罐体外部的附属结构均做了等比例还原，包括顶部的人孔结构、接口处的阀门安装位、

　　支座的加强筋结构，所有部件的连接关系完全匹配实际焊接装配逻辑，结构设计人员可直接参考该模型开展管路排布、安装基础设计、运维通道规划等工作，也可作为同类型承压储罐改型设计的基础原型，根据实际存储介质的特性调整筒壁厚度、接口规格、防腐结构等参数，适配不同的工艺使用需求。
