三向连通式流体管路转接接头结构

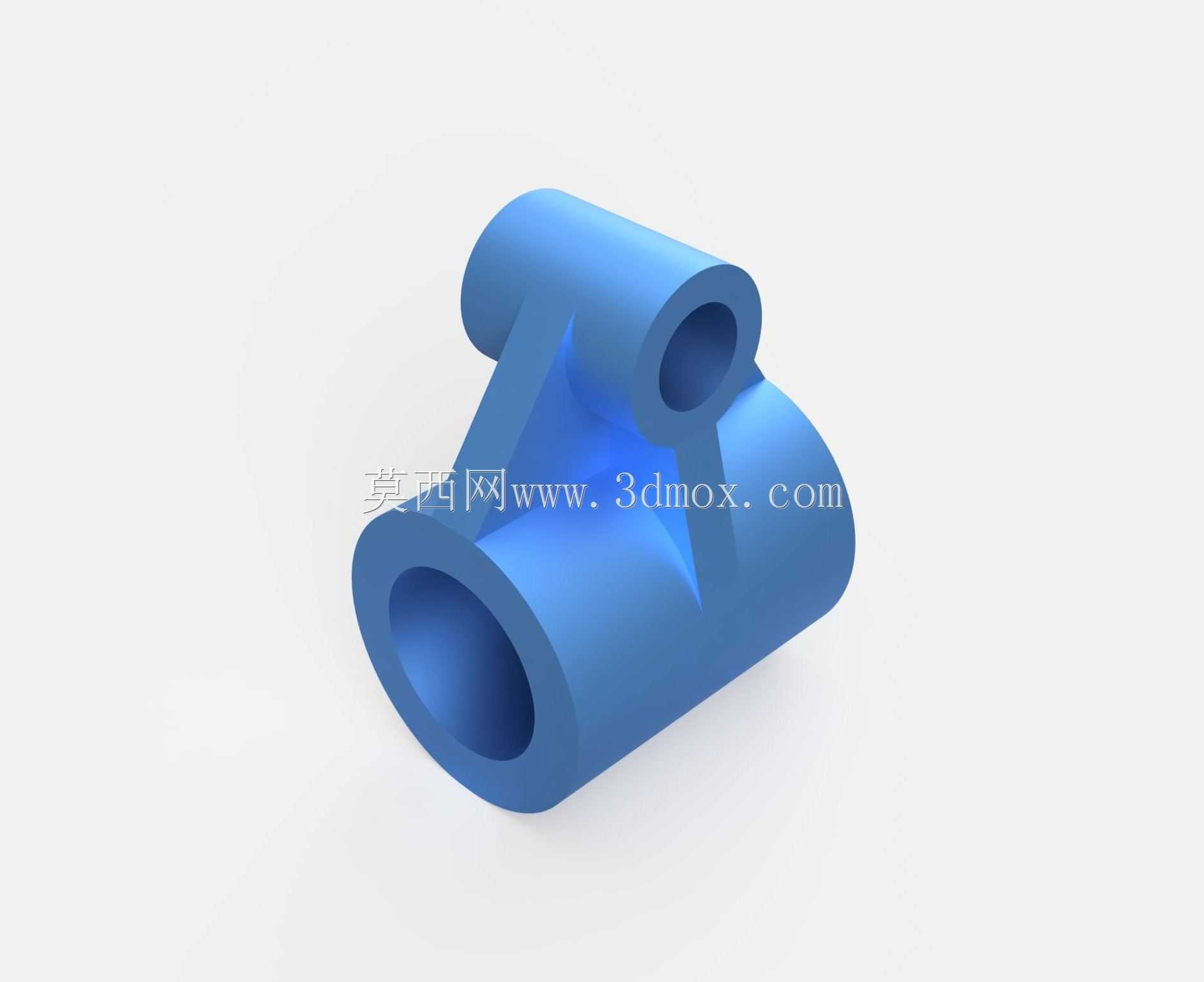

　　这类三向连通的管路转接结构，常出现在气动控制回路、小型液压支路、低压流体输送系统的管线排布场景中，用来实现三个不同走向管路的汇流或者分流，在紧凑型设备的阀岛周边布局、小型实验台流体回路搭建、自动化设备的气路分支设计里应用十分普遍。设计这类结构时，首先要考虑的是三个通口的轴线夹角，图中结构采用非正交的三向布局，能够适配设备内部局促的安装空间，避免管路弯折时出现过小的弯曲半径，减少流体经过时的局部阻力损失，同时也能降低管路装配时的应力集中，避免长期运行后接口处出现渗漏。三个通口均采用标准圆柱通孔设计，内壁做了等径处理，没有突兀的变径台阶，流体经过时不会产生明显的紊流，对于低压气体、低粘度流体的输送稳定性有明显提升。

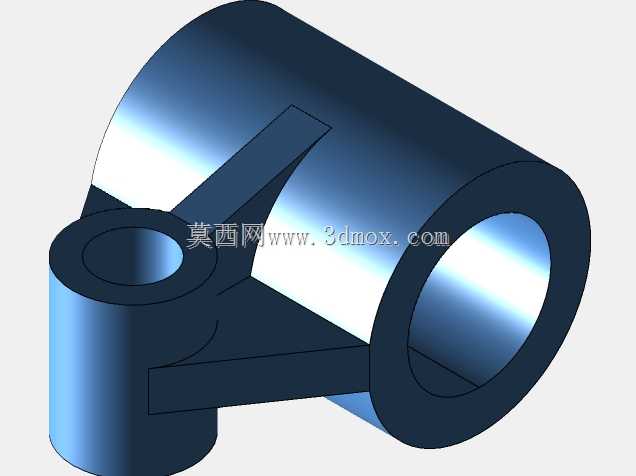

　　结构的加强筋设置在三个通口的交汇区域，这个位置是管路接头受力最复杂的区域，当管路受到外部拉扯、振动或者内部流体压力冲击时，交汇区域很容易出现应力开裂，斜向的加强筋将三个通口的外壁连为整体，既没有过度增加零件的整体重量，又能有效提升结构的刚性，降低受力后的形变幅度。从安装边界来看，这类接头的三个外接端都预留了足够的管接装配空间，相邻通口的外壁间距能够满足标准快插接头、卡套接头的装配操作需求，不需要额外定制非标连接件，装配时可以直接使用标准工具完成锁紧操作，不需要为避让接头结构调整周边其他零部件的位置。外形上采用圆弧过渡处理所有的棱边，没有尖锐的直角结构，一方面是降低铸造或者3D打印成型时的应力集中风险，减少成型缺陷，

　　另一方面也能避免装配过程中划伤操作人员或者周边的管线保护层。在实际选型应用时，这类接头可以根据输送介质的不同选择对应的加工材质，输送普通压缩空气时可以采用工程塑料一体成型降低成本，输送低压液压油或者腐蚀性流体时可以更换为金属材质加工，通口的尺寸可以根据对接管路的通径做等比例缩放，不需要改动整体的加强布局和角度设计，结构的通用性较强。设计建模过程中，三个通口的同轴度、交汇区域的壁厚均匀性是需要重点控制的参数，壁厚不均会导致成型时出现缩痕、内应力残留，长期使用后容易出现变形渗漏，通口的同轴度偏差则会导致外接管路安装后出现别劲，加速密封件的老化失效。
