立式工业储运用承压罐体结构设计

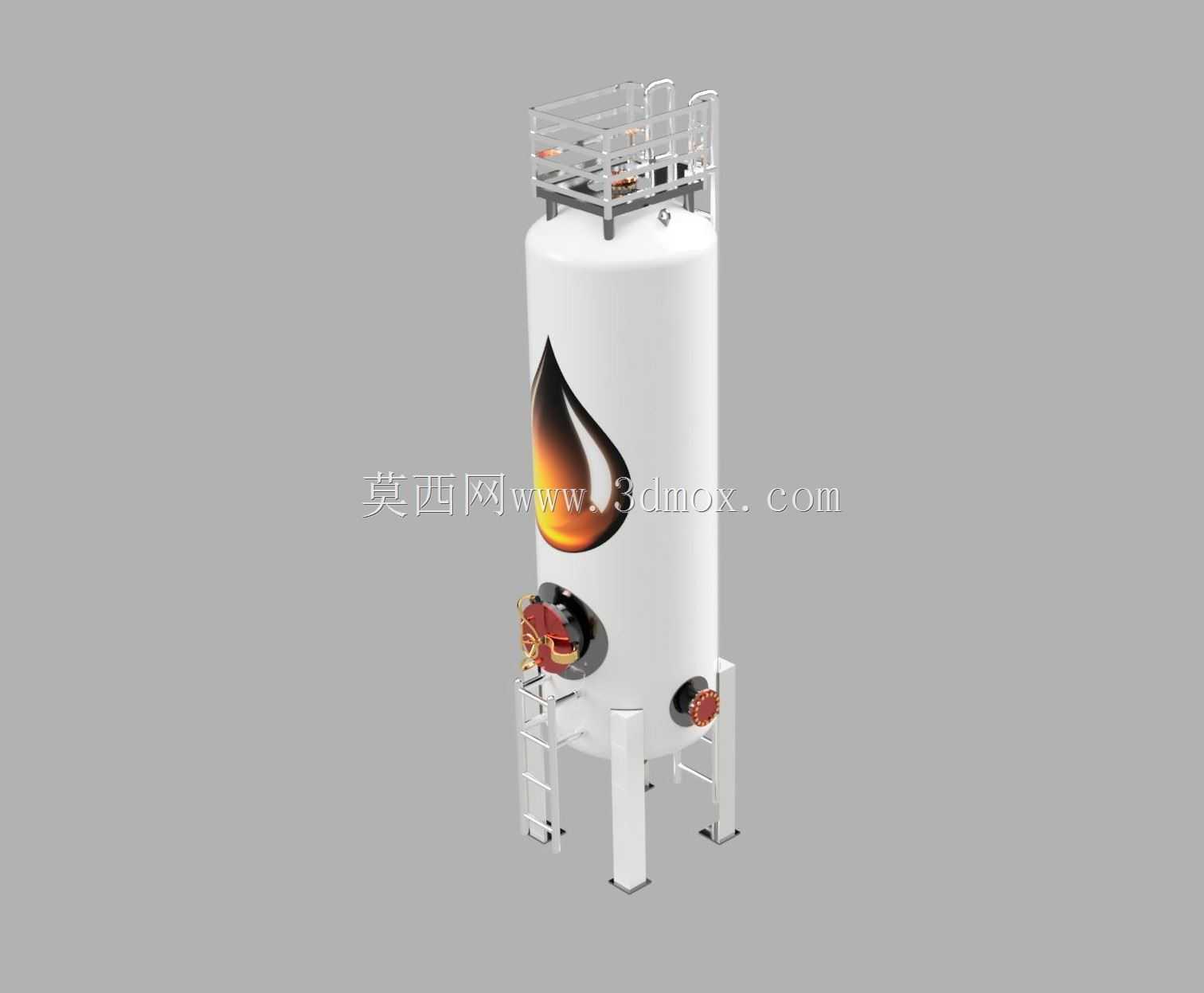

　　该立式承压罐体主要面向石油化工、粮油加工、精细化工生产场景中的液态介质暂存、中转工序设计，可适配常温常压到中低压工况下的油品、化工溶剂、水性介质存储需求，在中小型生产车间的物料暂存区、厂区中转储料区都有广泛适配性。从结构设计逻辑来看，整体采用立式支腿支撑布局，相较于卧式储罐能大幅减少占地面积，对于厂区可用地面空间紧张的中小型生产场景适配性更强，三支腿的支撑结构经过受力校核，可均匀传递罐体满负载时的垂直载荷，同时预留了地脚螺栓安装孔位，安装时可直接与预埋基础板固定，能抵御常规厂区作业中的侧向风载与小型设备振动带来的偏移风险。罐体顶部设置了带安全护栏的操作平台，配套直爬梯连通地面操作区，平台预留了人孔、仪表接口、安全阀安装位，

　　日常巡检时操作人员可直接登上平台完成液位校验、阀门操作、密封件检查等作业，爬梯的踏步间距、护栏高度都符合工业操作平台的安全设计规范，避免作业时出现坠落风险。罐体侧面设置了多组不同高度的接管接口，分别对应介质进料、出料、液位检测、排污功能，低位排污接口设置在罐体锥底最低处，可在检修排空时彻底排净罐内残留介质，减少介质残留带来的交叉污染与罐体腐蚀风险。罐体主体采用等径直筒搭配标准椭圆封头的结构形式，筒壁厚度根据预设承压等级做了等强度设计，在满足承压强度要求的前提下尽可能控制整体自重，降低支腿与基础的承载负荷。外形尺寸方面，整体高度适配常规工业厂房的层高限制，支腿高度预留了罐底出料阀门的操作空间与排污管路的安装空间，

　　罐体直径与高度的比例经过重心校核，满负载状态下整体重心处于支撑面的安全范围内，不会出现倾覆风险。建模过程中对焊缝位置、接管补强圈、支腿焊接加强板都做了细节还原，可直接用于结构受力仿真、安装布局模拟、施工交底参考，对于刚接触承压设备设计的从业者来说，也可作为立式罐体结构布局的参考范例，理解承压罐体的接口布局、支撑结构设计、操作附件配置的常规思路，避免设计时出现操作空间不足、接口位置干涉、支撑强度不足等常见问题。
