交错轴传动蜗轮蜗杆啮合结构设计

这套蜗轮蜗杆啮合结构，核心解决空间交错轴之间的大传动比动力传递需求，常见于需要大减速比、自锁特性的设备传动链路中，比如小型输送线的驱动端、工装夹具的回转调节机构、精密检测设备的进给单元，都能见到这类传动副的应用。从实际使用场景来看，这类传动结构的核心优势在于单级即可实现10-60的大传动比，相比多级圆柱齿轮减速结构，整体占用的安装空间更小，同时当蜗杆导程角小于啮合副当量摩擦角时，结构具备反向自锁特性，也就是只能由蜗杆带动蜗轮转动，蜗轮无法反向驱动蜗杆，这一特性在起重类辅助工装、倾角调节机构中能起到天然的防坠保护作用，不需要额外加装制动结构就能实现位置锁止。

设计这套结构的时候，首先要明确的是安装边界的约束：两轴的空间交错角常规取90度，这也是绝大多数工业场景下的标准配置，蜗杆的轴线与蜗轮的轴线在空间中垂直但不相交，中心距的公差需要严格控制在IT7级精度范围内，一旦中心距偏差过大，会导致啮合侧隙超标，传动过程中出现冲击噪音，甚至出现齿面局部应力集中导致的早期磨损。蜗轮的齿形采用的是与蜗杆共轭的渐开线包络面，建模过程中需要先完成蜗杆的齿面扫掠，再通过布尔运算切除蜗轮齿坯得到匹配的齿形，不能直接用标准齿轮参数拉伸生成轮齿，否则会出现啮合干涉，实际装配时无法正常转动。

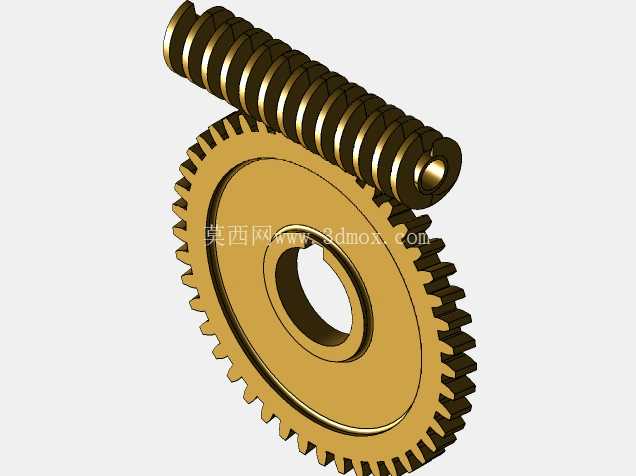

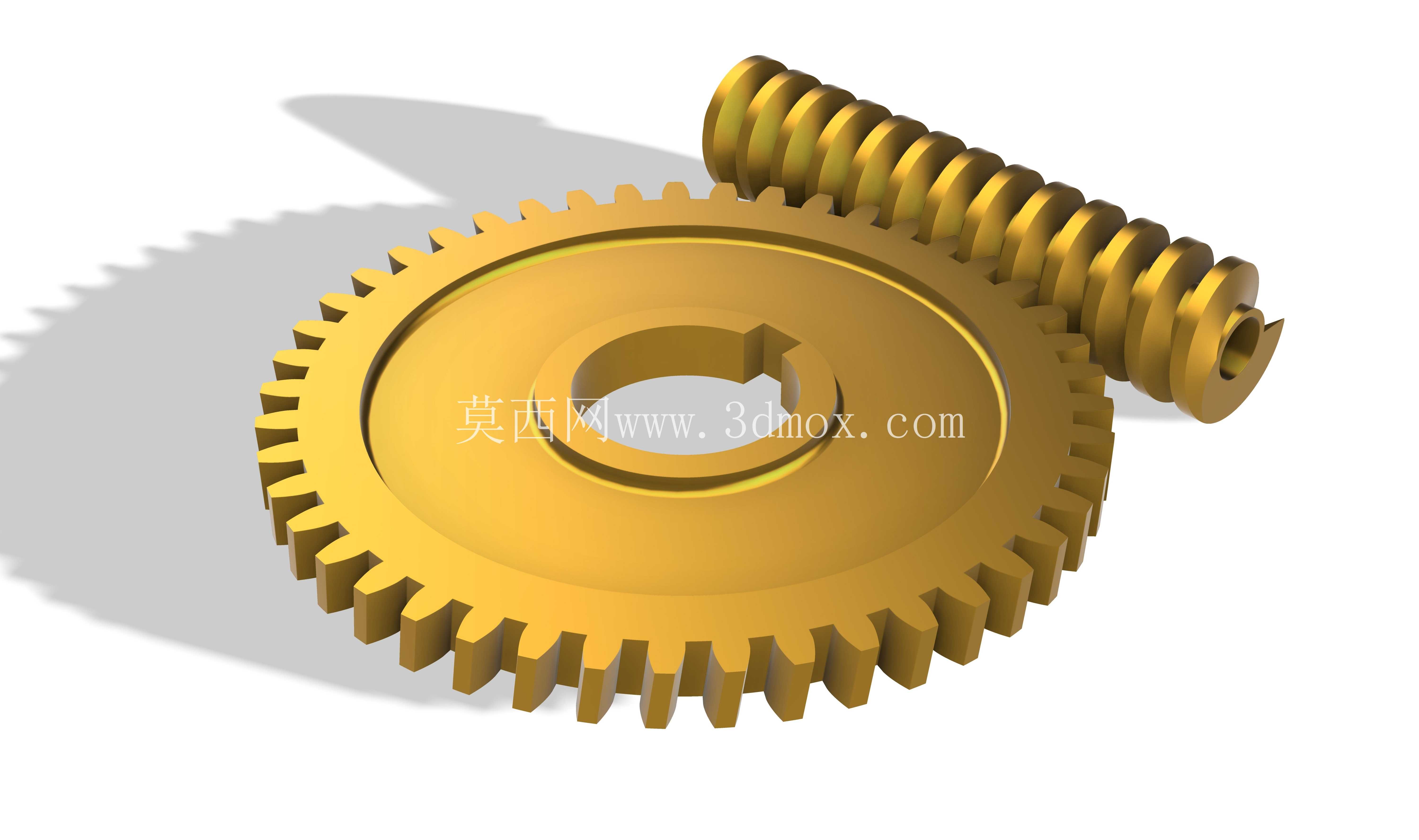

从结构细节来看，蜗杆采用的是单头阿基米德齿形，加工时可以通过普通车床完成车削，不需要专用的成型铣刀，加工成本更低，适合小批量设备的定制化生产；蜗轮的轮缘部分如果是实际量产场景，通常会采用锡青铜材质镶嵌在铸铁轮毂上，因为啮合过程中齿面存在相对滑动，铜质材料的减摩性能更好，能降低长期运行的磨损量，而轮毂采用铸铁可以控制整体材料成本，不过在三维建模阶段，会先将蜗轮作为整体零件建模，后续工程图阶段再拆分镶嵌结构的尺寸标注。蜗轮中心设计了标准键槽结构，用于和输出轴实现周向固定，传递输出扭矩，键槽的位置对称于蜗轮齿槽的中心，装配时需要对齐标记，保证啮合时的齿面接触斑点位于齿面中部，避免偏载。

安装尺寸方面，蜗杆的轴端预留了轴承安装位，通常配对使用深沟球轴承或者角接触球轴承，承受径向力和少量轴向力，因为蜗杆传动过程中会产生较大的轴向分力，所以轴承端盖需要设置调整垫片，用来调整蜗杆的轴向窜动量，保证啮合间隙在合理范围内；蜗轮的安装孔公差取H7级，和输出轴采用过渡配合，装配时需要通过铜棒敲击装入，避免直接锤击齿面造成损伤。在实际选型应用中，这类传动副的输入转速通常不超过1500r/min，因为齿面滑动速度过高会导致润滑失效，出现齿面胶合的失效形式，所以高速端的输入需要做限速处理，同时润滑方式优先采用油浴润滑，让蜗杆下部浸入润滑油中，转动过程中将油带到啮合齿面，形成稳定的油膜降低磨损。

很多新手在建模这类结构的时候，容易忽略蜗轮齿面的修形，直接用参数化生成的齿形做装配，实际做干涉检查的时候会发现齿面存在大面积过盈，这是因为蜗轮的齿形是包络蜗杆齿面形成的，不是独立的渐开线齿形，必须通过啮合运动仿真来切除多余的齿面材料，才能得到正确的无干涉啮合模型。另外在安装边界的预留上，要注意蜗杆的轴向尺寸不能超出安装腔体的内壁，蜗轮的外圆直径要和腔体内壁保留至少5mm的间隙，避免转动过程中出现刮蹭，同时要预留出注油孔和放油孔的位置，方便后期维护的时候更换润滑油。
