津田RNA200FA高精度旋转工作台结构设计

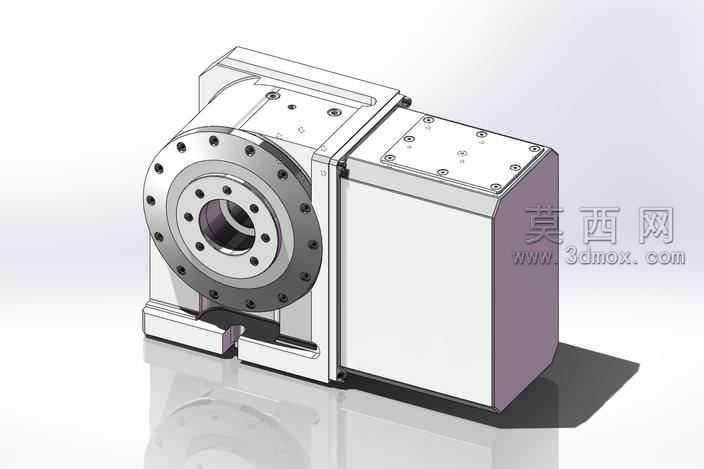

本模型为津田RNA200FA型高精度旋转转台，建模过程严格遵循实物测绘参数与工业设计规范，在三维建模软件中完成全参数化结构搭建，完整还原了转台的核心功能组件与装配关系。模型主体分为前端法兰回转部、中部箱体支撑部、后端驱动安装部三大模块，前端回转法兰采用多孔位定位设计，均匀分布的安装螺孔与定位销孔严格匹配标准装夹接口尺寸，中心通孔设计可满足穿管、走线等特殊加工场景需求，法兰端面与回转轴线的垂直度公差在建模中按照精密级转台标准设定，保证装夹工件后的回转精度。中部箱体采用一体化铸造结构的建模逻辑，外壁设置有加强筋结构提升整体刚性，箱体与前端法兰的衔接处设计了多层密封槽结构，可适配防尘圈、密封圈等密封件，满足工业场景下的防切削液、防粉尘侵入要求，箱体底部设置有定位键槽与安装孔位，可快速实现与机床工作台、工装基板的精准定位安装。后端驱动安装部预留了标准伺服电机、减速机的安装接口，建模时还原了内部传动腔的结构空间，可适配蜗轮蜗杆、凸轮分割器等多种传动结构的装配需求，箱体上盖设计有观察窗与注油孔结构，方便后期设备维护与润滑保养。材质渲染阶段，前端回转法兰采用金属镀铬材质，还原金属表面的高反光质感与精密加工后的细腻纹理，箱体主体采用灰白色工业烤漆材质，表面设置细微的颗粒质感模拟真实铸件喷塑效果，安装螺丝、定位销等标准件采用发黑处理的金属材质，不同材质的区分清晰展现各部件的功能属性，整体渲染效果还原了工业设备的真实质感。设计思路上围绕高精度回转、高刚性支撑、便捷装夹三大核心需求展开，各部件的壁厚、安装孔位间距、配合公差均参考同类成熟产品的设计参数，既保证了模型的外观还原度，也具备实际的结构参考价值，可作为自动化转台设计、机床第四轴改装、精密分度工装设计的参考模型，帮助设计人员快速理解精密回转工作台的结构组成与装配逻辑。
