日研NIKKENcst100-105机床尾轴结构设计

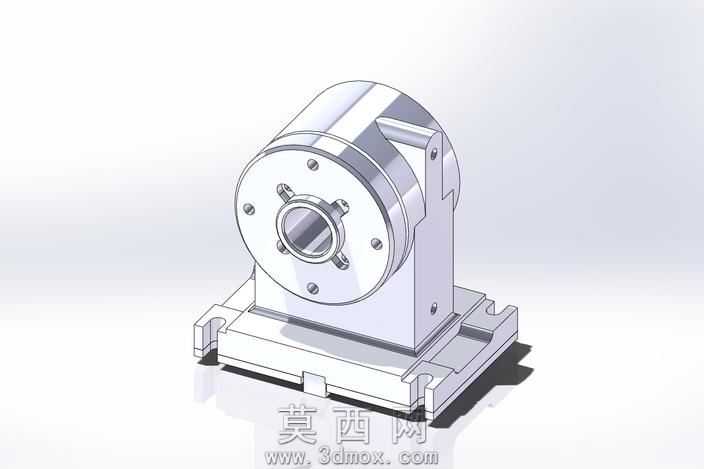

本模型为机床配套用尾轴三维结构，采用参数化三维建模方式完成全结构构建，建模过程中严格遵循机械加工装配的公差配合逻辑，对每一处安装孔位、定位基准、配合面都做了精准的尺寸约束，确保模型可直接导入工程环境做装配干涉校验。模型整体采用立式基座搭配轴系主体的结构布局，底部设置带定位槽的安装底板，可适配机床工作台的T型槽安装需求，底板与上部轴座采用一体化刚性连接设计，保障轴系工作时的结构稳定性。轴系前端为法兰式安装端面，端面上均匀分布六处紧固螺栓孔，中心为轴类工件装夹定位孔，孔位周边设置快换式锁紧结构，可实现配套工装的快速装拆更换。建模过程中对金属材质做了分层渲染处理，主体结构采用哑光银灰色金属材质模拟铸铁基座的质感，前端法兰、锁紧螺栓等运动配合部件采用亮面金属材质，还原精加工金属表面的反光特性，基座安装面、轴孔内壁等配合面做了细微的粗糙度纹理处理，让渲染效果更贴近真实工业零件的视觉表现。结构设计上充分考虑了尾轴的实际使用场景，轴座内部预留了轴承安装位、锁紧机构运动空间，侧壁设置了润滑注油通道结构，外部的吊装凸台、安装避让槽都按照实际加工装配需求做了细节还原，没有出现冗余的非功能性结构。整体建模逻辑从零件实际功能出发，先搭建整体安装基准框架，再逐步细化轴系、锁紧机构、安装结构等子部件，每一个子部件都保留了独立的建模特征树，可支持后续的参数修改与结构优化，渲染阶段采用三点布光方式，突出零件的结构轮廓与金属材质质感，阴影效果做了柔化处理，清晰展现各部分结构的装配关系与空间位置，确保模型既具备结构展示效果，也可作为机械设计教学、机床附件选型参考的数字化三维样例。
