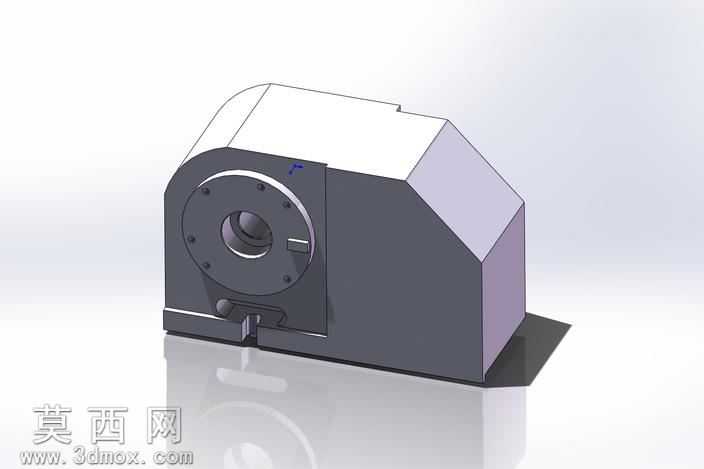

北川MRM120R40回转工作台三维结构设计

本作品为北川MRM120R40型回转工作台的三维参数化建模成果，建模过程严格遵循该型号转台的实物测绘尺寸与官方技术参数，依托主流三维机械设计软件完成全结构的特征化搭建，整体模型无破面、无冗余特征，几何公差与装配约束完全匹配实际产品的装配逻辑。建模阶段首先梳理转台的整体功能架构，将整体拆分为基座壳体、回转主轴单元、锁紧机构、端盖连接组件、安装定位底座五大功能模块，按照自底向上的装配逻辑逐件完成零件建模：基座部分采用拉伸、拔模、圆角组合特征构建出带斜切面的半封闭壳体结构，对壳体表面的安装孔位、定位槽、锁紧拨杆让位槽均做了精确的特征还原，壳体壁厚均匀过渡，符合铸造件的工艺设计要求；回转主轴端盖部分采用旋转凸台特征构建基准法兰盘，对法兰盘上的周向均布安装沉孔、中心轴孔、密封槽位逐一做阵列特征处理，保证孔位的分度精度与实物一致；锁紧操作机构还原了拨杆式手动锁紧的结构形态，对拨杆的铰接位、锁紧楔块的配合面做了贴合实际装配间隙的公差预留，可直观展示转台的锁紧动作逻辑。材质与渲染阶段，针对不同零件的实际材质做了对应的材质球参数调配：壳体部分采用哑光灰铸铁材质，调整材质的粗糙度、金属度参数还原铸铁件的磨砂质感，端盖与操作拨杆部分采用发黑处理的钢材材质，添加细微的表面纹理模拟金属加工后的表面痕迹，安装底座部分采用精磨钢材材质，提高反射率模拟磨加工后的光亮金属表面，渲染阶段采用工作室柔光环境，添加地面反射效果，清晰呈现转台的整体轮廓与各部件的衔接关系，无过曝、死黑区域，可多角度展示结构细节。结构设计上完整还原了该型号转台的紧凑型布局特点，斜切面的壳体设计有效缩减了转台的安装占用空间，中心轴孔的贯通设计适配机床加工时的工件穿装需求，周向法兰孔位可直接适配标准机床工作台的安装接口，手动锁紧机构的布局符合人工操作的人机工程学要求，拨杆操作行程与锁紧楔块的进给量做了对应匹配，可直观演示转台的分度锁紧动作逻辑，模型可直接用于机床配套工装的方案设计、转台选型的空间校核、机床上下料自动化改造的干涉验证等场景，所有特征均保留参数化编辑权限，可根据实际设计需求调整对应尺寸参数完成衍生设计。
