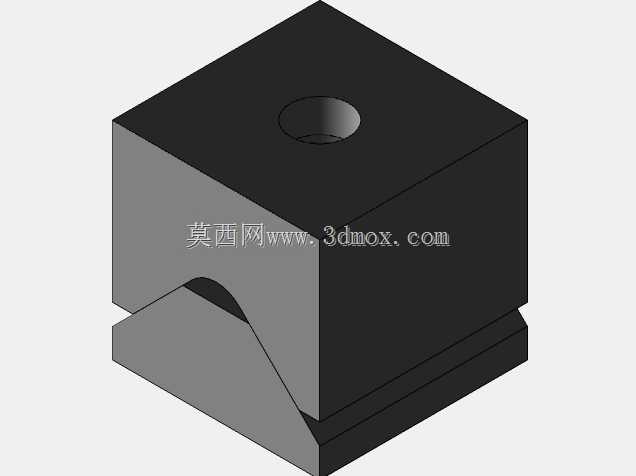

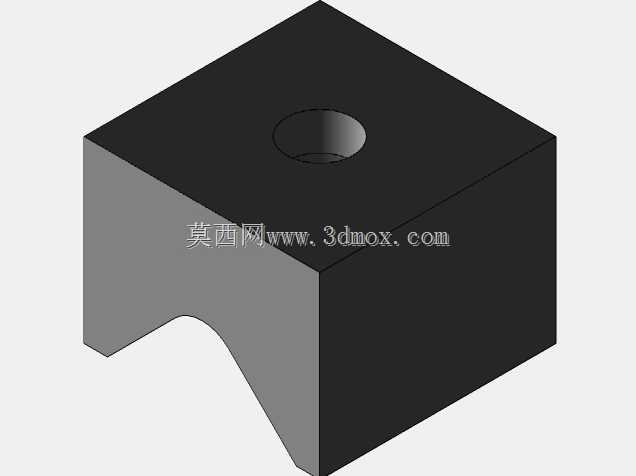

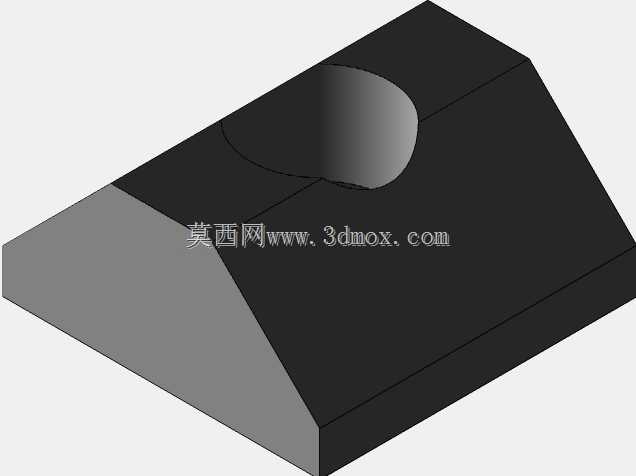

平底式V形定位块工装夹具三维结构

　　在机械加工、检测工位的工件装夹环节，轴类、小型圆柱类零件的径向定位一直是工装设计里的高频需求，这款平底式V形定位块就是针对这类场景开发的定位元件。日常做工装布局时，很多人会忽略定位块的安装基准问题，这款定位块采用整体平底结构，底部做了适配标准槽宽的安装凸台，不需要额外加工复杂的安装沉孔，直接嵌入工装板的T型槽或者预留的定位槽内，再通过顶面的螺纹孔拧入锁紧螺钉就能完成固定，安装边界非常规整，25毫米的宽度与25毫米的装配高度，能适配绝大多数小型工装台的安装空间，不会和周边的夹紧元件、检测探头产生空间干涉。

　　从功能特性来看，V形开口的夹角经过标准校验，对不同直径的圆柱类工件都能实现自动对中，不需要反复调整定位位置，工件放入V形槽后，两个斜面同时接触圆柱面，限制了工件的两个径向移动自由度，配合端面挡块就能完成工件的完全定位，适合轴类零件的铣削平面、钻径向孔、圆柱面跳动检测等工序的定位使用。和普通的焊接式V形块不同，这款定位块采用整体方块式结构，刚性表现更好，在承受较大的夹紧力时不会出现V形面变形的问题，长期重复装夹也能保持定位精度稳定。

　　设计思路上，这款定位块没有做多余的减重或者装饰结构，整体采用方正的块体造型，一方面方便加工时的六面磨削，保证各基准面的形位公差，另一方面方正的外形也方便在工装上排布多个同规格定位块，实现长轴类零件的多点支撑定位。顶面的锁紧螺纹孔设置在块体中心位置，锁紧时的压紧力均匀传递到底部安装面，不会出现定位块倾斜偏移的问题，V形槽的开口深度做了优化，既保证小直径工件放入后不会掉出槽体，也能让大直径工件有足够的支撑接触面积，不会出现工件搁在槽口边缘的情况。

　　在实际产线应用里，这类V形定位块常和快速夹钳、气动压紧机构配合使用，组成小型工件的快速装夹工装，在自动化上下料的工位上，平底结构的定位块没有突出的安装结构，不会阻挡机械手的取放料路径，工件放入时能顺着V形斜面自动滑入定位位置，不需要人工辅助对位，能有效提升上下料的效率。做检测工装时，这种整体式V形块的定位重复精度能控制在0.02毫米以内，完全满足普通机加工件的形位公差检测要求，不需要额外定制高精度定位元件就能满足使用需求，整体结构没有易损的活动部件，日常维护只需要定期清理V形面的切屑和油污即可，使用寿命远高于拼接式的定位组件。
