带散热鳍片结构的拉杆式液压缸

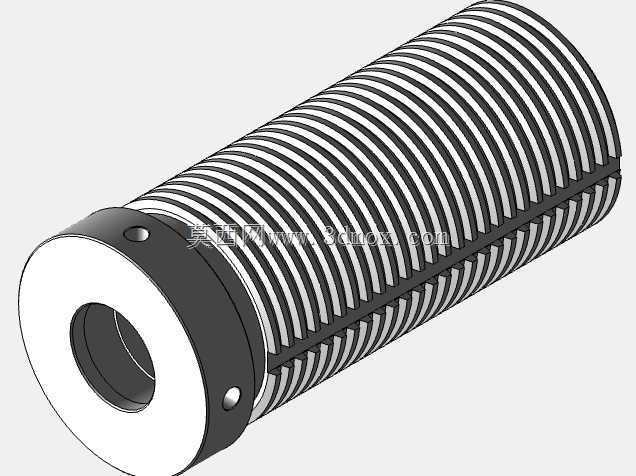

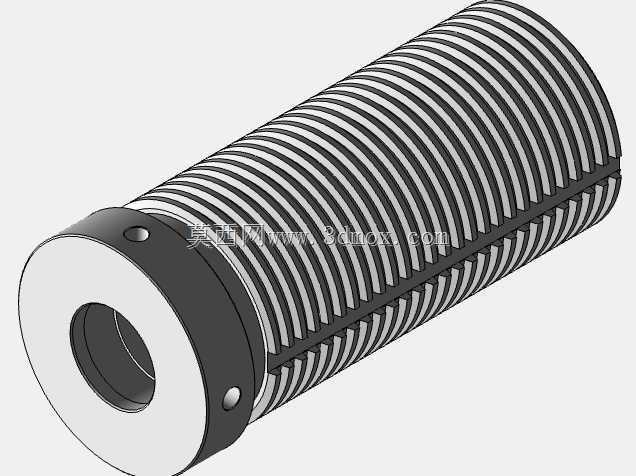

　　这款带外置散热鳍片结构的液压缸，主要适配中高频往复作业的液压系统场景，常见于工装夹具的持续压紧工位、自动化生产线的短行程推料机构、小型机床的进给驱动单元，以及需要长时间保压且工况环境散热条件较差的设备布局中。区别于常规光面缸筒的液压缸设计，这款产品在缸筒外壁集成了连续的环形散热鳍片结构，不需要额外加装冷却套就能在连续往复动作中，通过增大缸体与空气的接触面积带走液压油传导的热量，避免长时间高频作业下缸内油温快速升高导致密封件加速老化、内泄量增大的问题。从结构设计逻辑来看，这款缸采用单杆双作用的工作形式，缸体两端的端盖通过内六角螺钉与缸筒锁紧，端盖与缸筒的配合面设置了静密封槽，活塞杆伸出端预留了导向环与防尘圈的安装位置，

　　既可以保证往复运动的同轴度，也能阻挡外界粉尘、切削碎屑进入缸体内部划伤密封件。鳍片结构与缸筒采用一体化设计，不存在额外的装配间隙，热传导效率远高于后期加装的散热附件，同时鳍片的环形走向不会影响缸体周向的安装布局，不管是采用法兰安装、脚座安装还是铰轴安装的形式，都不会和周边结构产生干涉。从安装边界来看，这款缸的缸径属于中等规格，行程适配120mm级别的直线驱动需求，两端的油口采用标准公制螺纹接口，可以直接和常规液压管路的管接头匹配，不需要额外制作过渡接头。建模过程中对密封槽的尺寸公差、鳍片的壁厚、端盖螺钉的分布圆直径都做了参数化处理，设计人员可以根据实际使用的压力等级调整缸筒壁厚、密封件规格，

　　也可以根据设备的安装空间调整两端安装耳轴或者法兰的连接尺寸，不需要重新搭建整体结构框架。在实际选型应用中，这款缸尤其适合每分钟往复动作超过10次的连续作业工位，相比常规同规格光面缸，连续作业两小时后的缸体温升可以降低15摄氏度左右，能有效延长密封件的更换周期，减少设备的停机维护时间。建模时还原了所有装配细节，包括端盖上的定位销孔、活塞杆内端的缓冲套结构、鳍片根部的圆角过渡，既可以直接用于液压系统的装配干涉检查，也可以作为散热型液压缸设计的参考原型，帮助设计人员快速完成同类型产品的结构迭代。
