方形安装紧凑型液压缸结构设计

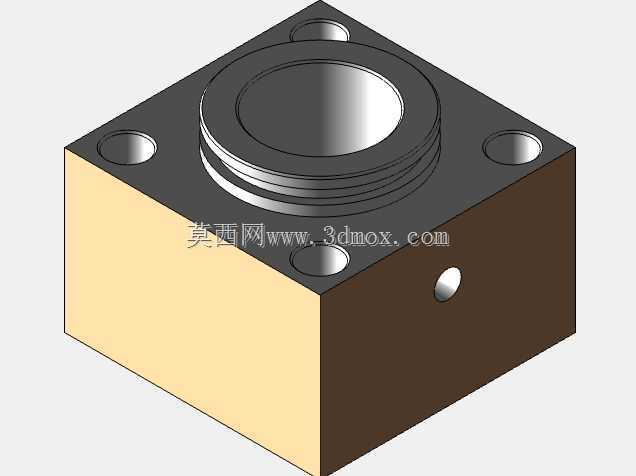

　　这款方形安装的液压缸，主要面向小型自动化液压工位、工装夹具夹紧回路、小型模具抽芯机构这类安装空间紧凑的应用场景，在轻工自动化生产线、小型液压工装台、非标专机的直线执行环节应用较多。从结构设计来看，缸体采用方块式一体化加工构型，区别于传统圆形缸筒的外置安装法兰结构，四个角位直接加工出沉头安装孔，安装时可直接通过内六角螺栓将缸体贴合固定在安装基准面上，不需要额外配置安装法兰、脚架等附件，能大幅压缩安装占用的空间，同时方块式的缸体侧面自带定位基准面，安装时不需要额外找正缸体轴线，装配效率更高。缸体顶面加工有同轴的环形密封槽与外螺纹接口，用于和端盖、导向套配合连接，密封槽的尺寸公差按照中低压液压回路的密封件压缩量要求设计，

　　可适配常规的O型圈与斯特封组合，保证静态密封无渗漏。缸体侧面加工的通油孔位置经过布局优化，避开了四个安装孔的加工区域，同时油孔的通径按照额定流量下的流速要求核算，避免通油时产生过大的压力损失，油孔口部预留了管螺纹安装沉孔，可直接安装标准液压管接头，不需要额外加工转接结构。从安装边界来看，方块缸体的各面均为平面加工，相邻面的垂直度公差控制在0.02mm以内，安装后缸体的输出轴线和安装面的垂直度可以得到保证，避免活塞杆伸出时出现偏载，延长密封件与导向套的使用寿命。设计过程中，缸体的壁厚按照额定工作压力下的材料许用应力核算，选用常规液压油缸常用的45号钢作为基体材料，内部油道做了去毛刺处理，避免液压油中的杂质卡滞活塞。

　　这类紧凑型油缸的输出行程较短，输出力稳定，非常适合在空间受限的工位做直线推压、夹紧动作，相比标准拉杆式油缸，其集成度更高，零件数量更少，后期维护时只需要拆卸顶面的端盖即可更换密封件与活塞组件，维护操作便捷。在三维建模过程中，各安装孔的位置度、密封槽的尺寸公差、油孔的通径都做了参数化设置，可根据实际使用的压力等级、安装尺寸需求快速调整参数，衍生出不同规格的同系列油缸模型，适配不同的非标设计场景。
