液压缸028-050-TLF-06活塞式缸体结构

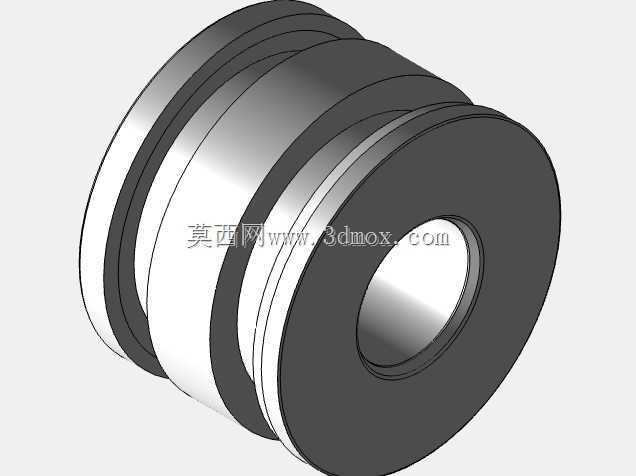

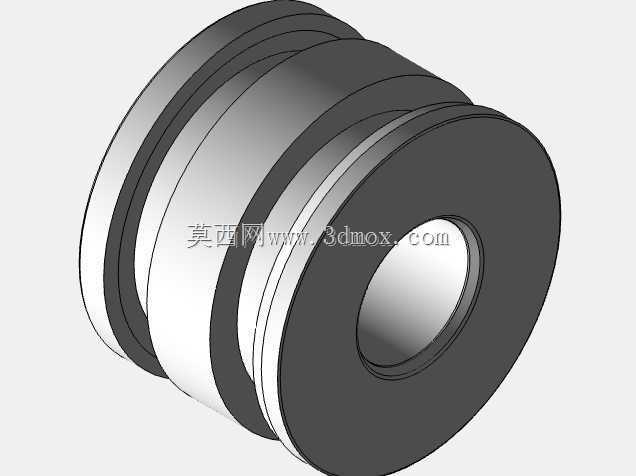

　　这类带多道环槽的筒状活塞结构，是中小型拉杆式液压缸的核心运动部件，常见于轻工自动化生产线的工装夹紧工位、小型压机的主执行端、物流设备的举升机构里，承担着将液压油压力能转化为直线往复机械能的核心作用，日常工况下多配合10-16MPa的常规液压系统使用，运动速度通常控制在0.5m/s以内，避免高速运动带来的密封件过早磨损。从结构设计逻辑来看，外圆分布的多道环槽分别对应不同功能：靠近两端的窄槽是导向环安装位，通常填充填充聚四氟乙烯材质的导向带，避免活塞金属本体直接和缸筒内壁刮擦，同时抵消活塞杆侧带来的轻微径向偏载，减少运动卡滞风险；中间的宽槽是主密封安装位，可适配格莱圈、YX型密封圈等不同密封形式，

　　根据工况是内泄控制优先还是低摩擦优先灵活选型，剩余的环槽可根据需求加装挡圈，防止高压侧密封件被挤入活塞与缸筒的配合间隙里。设计时活塞的外径公差通常取f7级配合，和H8级内孔的缸筒形成间隙配合，单边间隙控制在0.02-0.04mm之间，既保证运动顺畅无卡滞，又不会因为间隙过大导致内泄超标影响传动效率；中心的通孔是和活塞杆配合的安装位，通常采用H7级公差，配合活塞杆端的轴肩与锁紧螺母完成轴向固定，部分重载工况下还会在配合面加装平键传递扭矩，避免活塞和活塞杆出现相对转动。从安装边界来看，这类活塞的轴向总长度和缸筒的启动行程、导向套的限位距离直接匹配，安装时需要确认各环槽的棱边都做了0.2-0.3mm的倒角处理，避免装配时割伤密封件的唇边，

　　同时活塞端面的平行度公差需要控制在0.02mm以内，保证锁紧后活塞和活塞杆的同轴度，避免运动过程中出现偏磨。实际选型应用时，需要根据系统工作压力确认密封件的耐压等级，根据工作介质是矿物液压油还是水乙二醇调整密封材质，同时核算活塞的有效受压面积，匹配系统流量确认往复运动的速度是否满足工位节拍要求，避免出现出力不足或者运动速度过快导致的工位冲击。
