法兰式双油口长行程液压缸结构设计

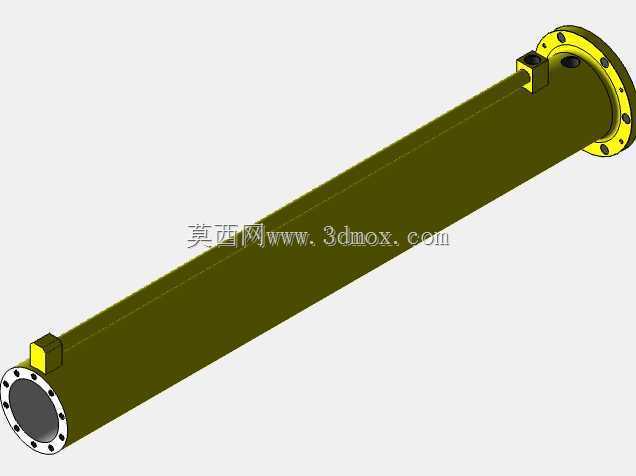

　　这类长行程法兰式液压缸，常应用在大型工装夹紧工位、长行程物料推送机构、重型设备姿态调整单元中，作为液压系统的末端直线执行部件，可将液压油的压力能转换为稳定的直线往复机械动能，相比气缸输出力更大，运行更平稳，可适配中高压液压系统的工况需求。从结构设计来看，缸筒采用无缝钢管精加工成型，两端采用法兰式连接结构，端盖与缸筒通过沿法兰圆周均布的螺栓实现紧固，相比拉杆式油缸，法兰连接的结构刚性更强，可承受更高的工作压力，同时在长行程工况下能更好地抵抗缸筒径向形变，避免运行过程中出现卡滞、内泄等问题。缸体两端的法兰安装面加工有定位止口，安装时可直接与设备安装基座的止口配合定位，无需额外调整同轴度，能大幅降低现场安装调试的工作量，

　　同时保证活塞杆伸出过程中的直线度，减少密封件的偏磨损耗。缸体侧面布置的两个油口分别对应无杆腔与有杆腔的进出油通路，油口位置靠近两端端盖处，可避免活塞运行到行程端点时遮挡油口，保证进回油通路顺畅，油口采用标准内螺纹连接形式，可适配常规液压管路接头，无需定制特殊连接件。设计过程中，缸筒内壁做了珩磨处理，表面粗糙度控制在合理区间，可降低活塞密封件的运行摩擦阻力，同时减少内泄漏量，提升容积效率；活塞与活塞杆采用一体式连接结构，避免了连接部位松动带来的行程偏差，活塞杆表面做了淬火加镀硬铬处理，硬度与耐磨性能满足长期往复运行的需求，可适配多粉尘、少量切削液飞溅的车间工况。从安装边界来看，两端法兰的螺栓孔沿圆周均布，

　　安装时需预留足够的扳手操作空间，缸体径向尺寸需与周边结构件保留足够间隙，避免活塞杆伸出过程中与周边管线、结构件产生干涉；长行程设计使得油缸完全伸出时，需考虑活塞杆的挠度变形，必要时可在活塞杆中部增设辅助支撑结构，避免活塞杆受径向力导致密封件过早损坏。这类油缸的行程覆盖范围广，可根据实际设备的推送行程需求调整缸筒长度，两端法兰的安装尺寸可适配多数重型液压设备的安装接口，在冶金设备、重型工装夹具、大型输送线的挡停机构中都有广泛应用，运行过程中可通过调节液压系统的流量与压力，灵活调整输出推力与运行速度，满足不同工况下的负载与动作节拍需求。
