060缸径120行程液压缸结构设计

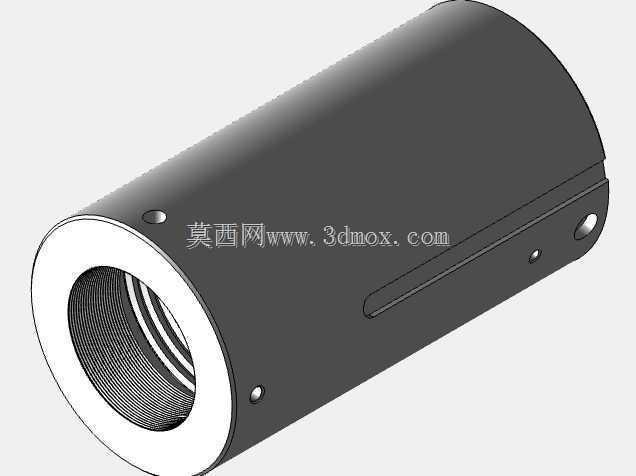

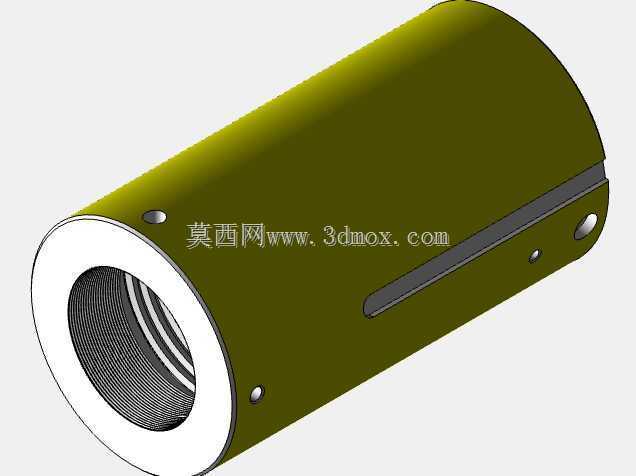

　　这款缸径60mm、行程120mm的液压缸，在中小负载液压回路里适配性极强，常见于工装夹具的夹紧动作、小型自动化设备的直线推压工位、物流设备的举升辅助单元，也可作为非标专机的直线执行元件，承担往复直线驱动的功能。从结构设计来看，缸筒采用一体化圆柱构型，外表面做了防锈氧化处理，避免车间潮湿环境下的锈蚀问题，缸筒侧壁预留的安装孔位，可配合侧面安装支架实现缸体的径向固定，相比传统法兰安装形式，更适合安装空间轴向受限的设备布局。缸体端部的内螺纹接口直接对接液压油路，无需额外过渡接头，减少了油路泄漏的风险点，内孔的高精度加工精度保证了活塞往复运动时的密封可靠性，避免内泄导致的推力损失。设计阶段优先考虑了安装边界的适配性，

　　缸体整体外径控制在合理范围，轴向总长度在行程满伸状态下不会超出常规小型设备的安装预留空间，缸筒侧面的长条形槽位用于安装磁性感应开关，可实时检测活塞的伸出与缩回位置，给设备电控系统提供到位信号，无需额外加装外置行程检测装置，简化了外围配套结构的设计。活塞与缸筒内壁的配合间隙经过反复校核，既保证运动时无卡滞，又能让密封件的使用寿命达到工业场景的常规使用要求，端部的密封沟槽尺寸符合通用液压密封件的安装标准，后期维护更换密封件时无需定制特殊规格配件，降低了设备运维成本。在实际选型应用中，这款液压缸可匹配中低压液压系统，输出推力能够满足大部分工装夹紧、小型部件推压、工位移位的负载需求，缸体的安装孔位间距符合行业通用的安装尺寸规范，

　　可直接替换同规格的标准液压缸，无需对原有设备的安装基座做二次改造。建模过程中对所有配合面的公差做了合理标注，缸筒内孔的圆柱度、端面与内孔的垂直度都按照液压元件的加工精度要求设置，保证加工后的成品能够顺利完成装配，运动过程中无偏磨、爬行等问题，端部的油口螺纹规格选用通用标准，方便现场布管时快速对接油路。
