液压缸060-120-PRS-05轮式结构组件

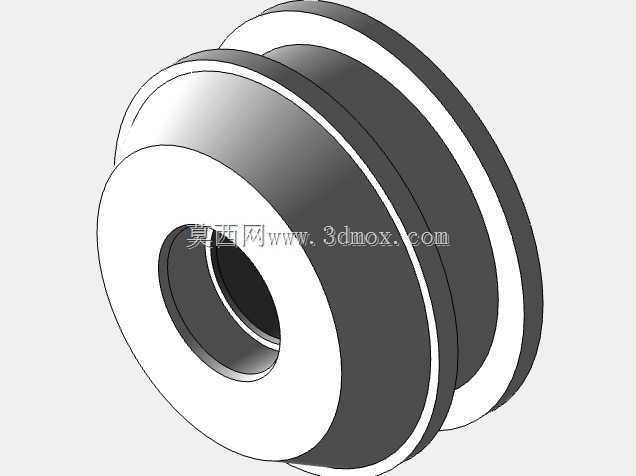

　　这款轮式结构的液压缸组件，常应用在起重设备的导向支撑段、输送线的张紧调节工位以及小型工程机具的行走辅助机构中，区别于常规直线输出的缸体结构，该部件将缸体的往复运动输出与滚轮的导向承载功能做了集成设计，在实际工况中既可以承担液压动力的执行端作用，也能作为移动副的承载轮使用，减少设备额外的导向零件装配量。从结构设计逻辑来看，该部件采用多层同轴阶梯结构，中心通孔为液压油道与活塞杆的安装通道，中间深色环段为密封件安装槽位，两侧突出的轮缘结构为承载接触面，轮缘的宽度与外径尺寸经过匹配计算，适配常见的120mm行程规格液压缸的安装边界，安装时可直接卡入对应规格的导向滑槽内，无需额外加装导向套。在功能特性上，该结构的轮缘表面做了耐磨层适配设计，

　　可承受径向载荷与轴向的少量偏移力，避免液压缸工作过程中活塞杆受径向力导致的密封件偏磨问题，有效延长密封组件的更换周期。设计过程中优先考虑了安装的便捷性，整体同轴度公差控制在IT7级，各阶梯段的过渡圆角做了应力释放处理，避免长期交变载荷下出现应力集中开裂的问题。在实际选型应用中，该组件可直接替换同规格的常规液压缸端盖部件，适配060缸径的液压缸缸筒，安装时无需对原有设备的安装基座做二次加工，中心通孔的尺寸匹配常规活塞杆的密封配合公差，两侧轮缘的间距适配常见的8-12mm厚度的导向滑槽侧板，装配后滚轮与滑槽的间隙控制在0.2-0.5mm之间，既保证滑动顺畅，也不会出现卡滞问题。在冶金生产线的辅助推料工位、

　　物流设备的升降导向段以及小型工程机械的支腿调节机构中，这类集成滚轮结构的液压缸组件能够有效简化设备的整体结构，减少装配环节的零件数量，降低后期维护的备件种类。建模过程中对密封槽的尺寸、轮缘的倒角以及中心孔的配合公差都做了参数化处理，可根据不同的工况载荷调整轮缘的宽度与外径尺寸，适配不同承载要求的使用场景，同时各装配面的粗糙度要求也在模型结构中做了对应体现，方便后续出工程图时直接标注加工要求。
