多台阶嵌套式液压缸筒结构三维设计

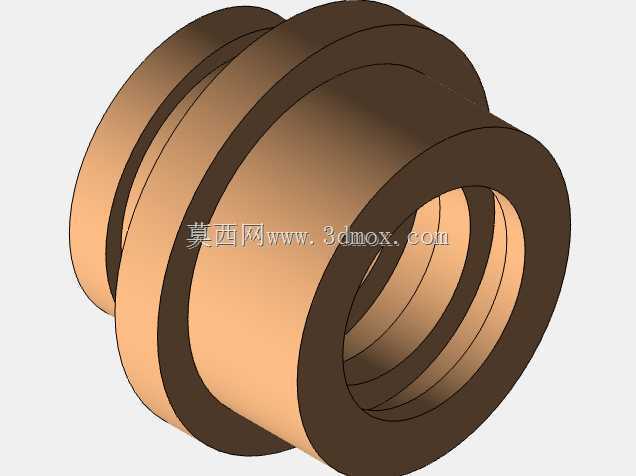

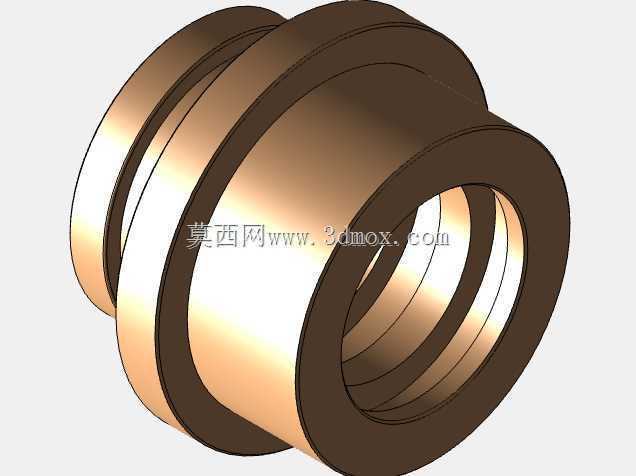

　　在液压传动系统的实际选型与结构设计工作中，缸筒作为液压缸的核心承压基体，其结构合理性直接决定整套执行机构的运行可靠性与密封寿命。这款多台阶嵌套式缸筒结构，主要面向中低压直线往复执行场景设计，常见于小型工装夹具的压紧驱动、自动化生产线的短行程推料机构、小型农机的姿态调整执行端这类安装空间紧凑、输出载荷中等的工况，区别于大吨位重型油缸的厚壁单筒结构，该结构通过多道环形台阶的设计，同时集成了密封安装位、导向支撑位、外部连接定位位的功能，无需额外加装轴套或定位环即可完成整套组件的装配，能有效压缩油缸整体的轴向安装尺寸。从设计逻辑来看，建模过程中优先匹配了常用的O型圈、斯特封的标准安装槽尺寸，

　　每一道环形凸台的宽度与深度都对应标准密封件的压缩量要求，避免非标槽加工带来的密封失效风险；内孔工作表面的建模基准与外圆各台阶保持严格同轴，形位公差预留的设计基准统一在缸筒一端的定位端面上，方便后续加工时一次装夹完成内孔与外圆的车削工序，减少装夹误差带来的同轴度偏差。安装边界方面，外圆最外侧的两道凸台作为安装定位面，可直接卡入设备安装板的预制卡槽内，配合端盖的压紧力即可完成缸筒的固定，无需额外设计法兰连接结构，进一步降低配套安装结构的加工成本；内孔的多级台阶分别对应活塞导向带、活塞密封、杆密封的安装位置，每段台阶的过渡处都做了微小的倒角处理，避免装配时刮伤密封件的唇边。实际应用中，这类结构的缸筒因为集成度高，零件数量少，

　　装配工序比传统分体式缸筒减少近三分之一，在小批量非标设备设计时，能大幅缩短设计出图与加工的周期，同时因为减少了配合面的数量，泄漏点也相应减少，日常维护时仅需更换内置密封件即可，无需对缸体本身做复杂的检修。建模时对各台阶的受力做了简化校核，中低压工况下壁厚的安全系数控制在2.5以上，既避免了壁厚过大带来的材料浪费，也不会因为壁厚不足导致承压时出现鼓形变形，影响活塞的往复运动顺畅度。
