泵轴传动用耦合连接零件结构设计

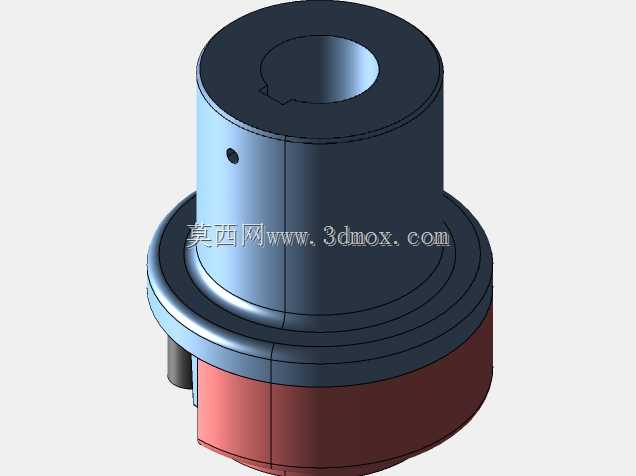

　　这类耦合连接零件主要应用在工业流体输送系统的动力传递环节，是电机与泵体之间扭矩传输的核心衔接部件，常见于给排水泵站、化工流体输送生产线、暖通循环水系统等场景，承担着连接动力输出端与负载端、补偿两轴安装偏移、缓冲传动振动的核心作用。从结构设计来看，该零件采用阶梯式轴套构型，上部为带键槽的空心轴孔结构，用于与电机输出轴配合，键槽设计采用标准平键槽形式，能够保证扭矩传递过程中无相对滑动，避免轴与孔之间出现磨损打滑的问题；上部筒体侧面开设的径向小孔，为装配定位销孔，用于安装完成后锁定轴与连接件的相对位置，防止长期运行过程中出现轴向窜动。中部的凸缘法兰结构为安装定位基准面，法兰端面的平面度公差控制在0.02mm以内，能够保证与电机端盖、

　　泵体连接座的贴合度，避免装配后出现同轴度偏差；法兰下部的多层环形槽结构，一方面用于容纳密封胶圈，阻断流体介质沿连接缝隙渗漏，另一方面可以减轻零件整体重量，降低传动系统的转动惯量，提升启停阶段的响应速度。下部的红色段为与泵轴连接的包容段，采用过盈配合加锁紧螺钉的双重固定方式，能够适配不同直径公差的泵轴输入段，降低现场装配的精度要求。从安装边界来看，该零件的最大外圆直径为下部包容段的外径尺寸，上部轴孔的内径与常用Y系列中小型电机的输出轴径匹配，整体轴向长度控制在常规电机-泵组的安装间距范围内，不需要额外调整原有设备的安装基座尺寸，可直接替换同规格的老旧耦合零件。设计过程中充分考虑了传动过程中的应力分布，

　　在轴径变化的过渡位置均采用圆角过渡，避免应力集中导致的零件断裂问题；零件材质选用45号钢调质处理，表面做发黑防锈处理，能够适应潮湿、多粉尘的工业车间运行环境，长期运行无明显锈蚀磨损。在三维建模过程中，对各配合面的尺寸公差、形位公差都做了明确的参数化定义，装配验证时可直接调用模型做干涉检查，提前排查装配过程中可能出现的孔位不对中、配合间隙过大等问题，减少现场安装的调试工作量。
