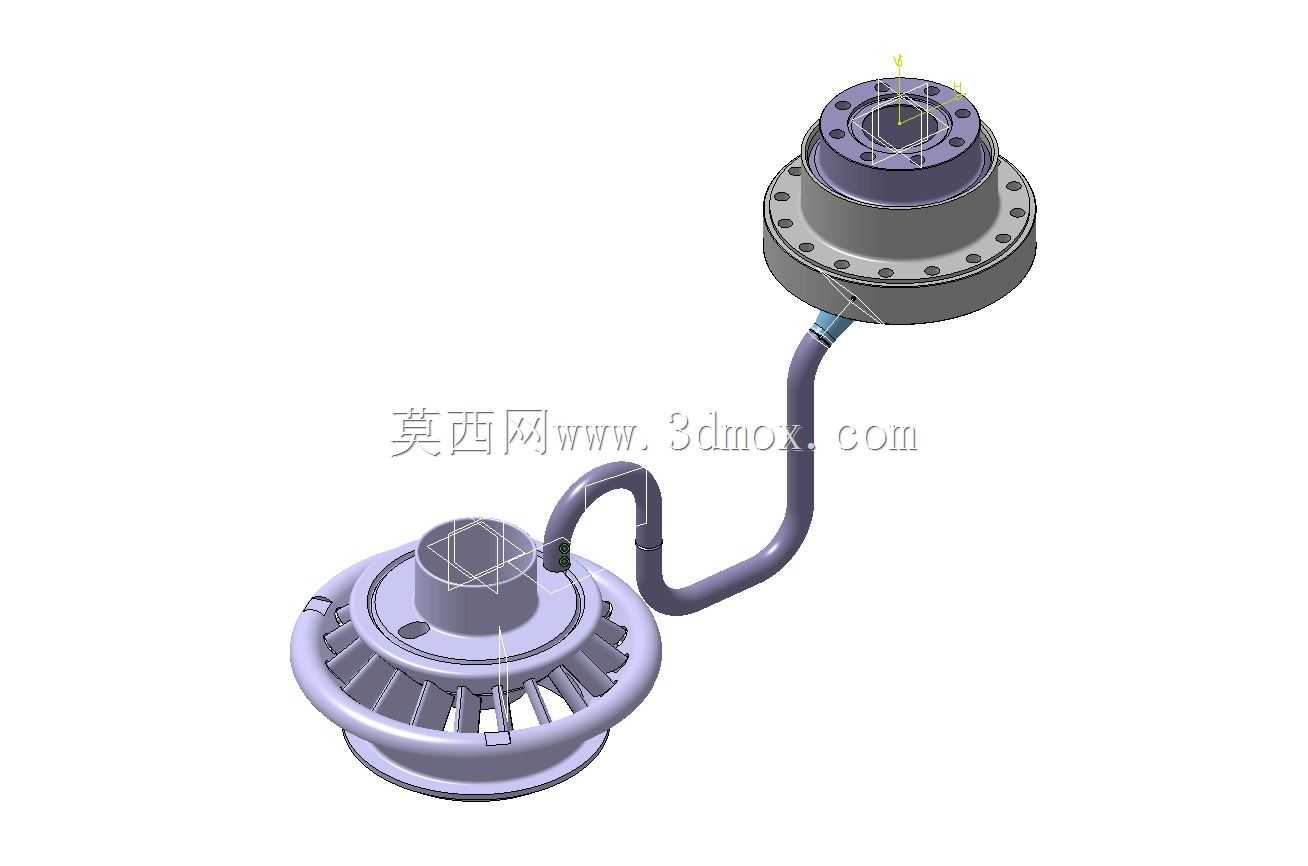

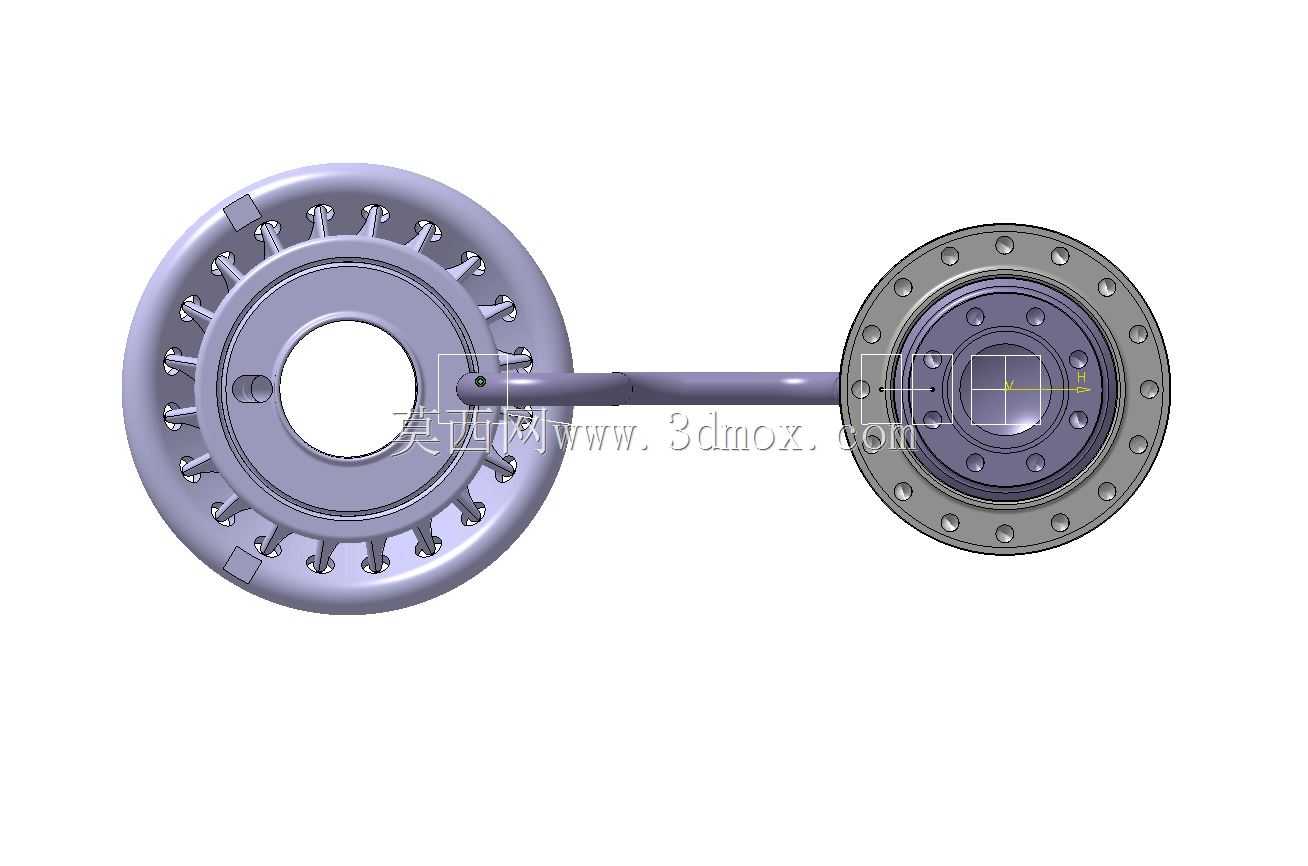

多通路弯管结构气体分配集成装置

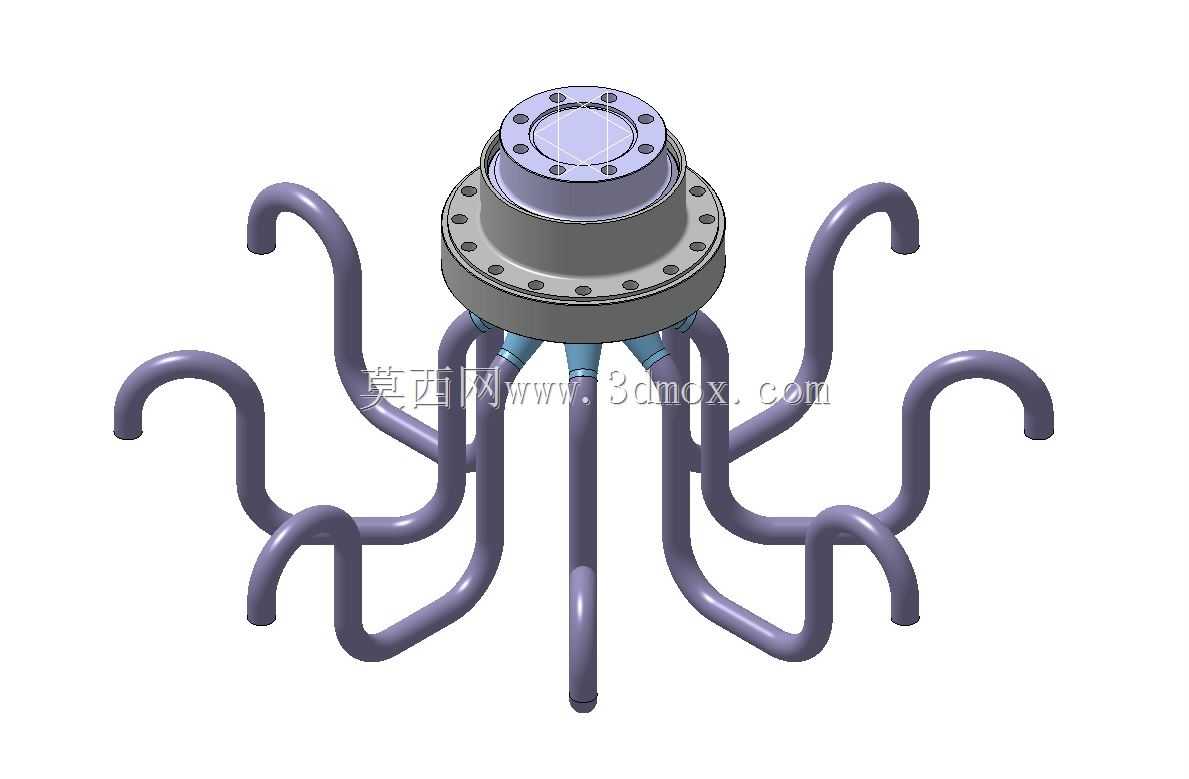

　　这类多通路气体分配结构，常见于燃气轮机辅机系统、工厂燃气配送支路、工业窑炉供气单元这类需要单路进气多路分流的工况场景，核心作用是把上游来的单一压力气源，均匀分配到多个下游用气点位，避免单支路供气出现的压力不均、流量偏差问题。从结构设计逻辑来看，顶部的带螺栓孔法兰基座是核心安装基准，法兰端面的密封槽预留了垫片安装空间，和上游供气管道对接时，通过周向均布的螺栓锁紧，能保证高压气体输送过程中不会出现端面泄漏，法兰下方的过渡腔体做了圆弧过渡处理，没有直角突变结构，能降低气体进入分配腔时的湍流损耗，减少气流脉动带来的管路振动。下方引出的多组弯管全部采用大曲率半径弯折设计，没有小半径急弯结构，一方面能降低气体输送过程中的沿程阻力，

　　另一方面也能避免管路弯折处出现应力集中，在长期带压运行、温度交变的工况下，减少焊缝位置、弯折位置的开裂风险。每根弯管的末端都预留了对接接口，可以根据下游用气设备的接口规格，选配焊接、卡套或者法兰对接形式，适配不同压力等级的输配需求。从安装边界来看，整个装置的安装核心是顶部法兰的对接精度，安装时需要保证法兰端面和上游管道端面的平行度误差控制在允许范围内，避免螺栓锁紧后出现密封面偏压导致的泄漏；多根弯管向外延伸的排布做了错位设计，相邻管路之间预留了足够的安装操作空间，后期给支路加装阀门、检测元件时，不会出现工具操作空间不足的问题，也能避免管路之间因为热胀冷缩出现相互挤压变形。设计时针对不同支路的流量需求，还可以调整对应弯管的通径大小，

　　不需要改动顶部法兰基座的主体结构，就能适配不同的分流配比要求，整体结构没有冗余的活动部件，靠纯机械流道结构实现气体分配，运行可靠性高，后期维护只需要定期检查法兰密封面和管路焊缝的状态即可，不需要复杂的拆解维护。在工厂燃气配送场景中，这类分配装置可以把主管道送来的燃气均匀分配到多台燃烧器，保证每个燃烧器的进气压力一致，避免出现部分燃烧器供气不足、部分供气过量导致的燃烧不充分问题；在电力行业的涡轮机辅机系统中，这类结构也可用于密封气、冷却气的多路分配，保证各个密封点位、冷却点位的气体压力稳定，避免因为气压不足出现密封失效、冷却不到位的设备故障。
