1比6传动比NODAX行星减速装置结构

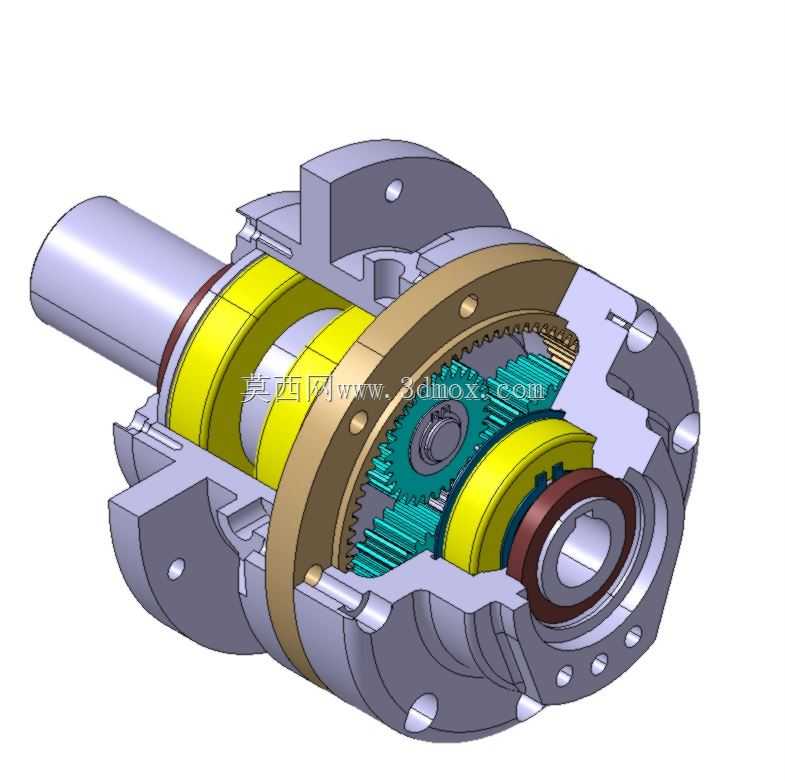

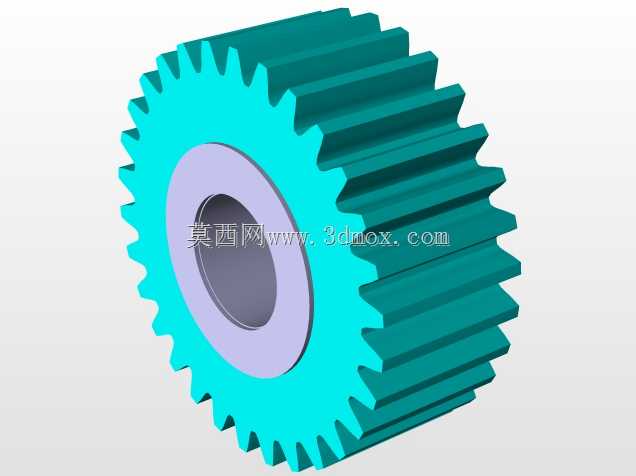

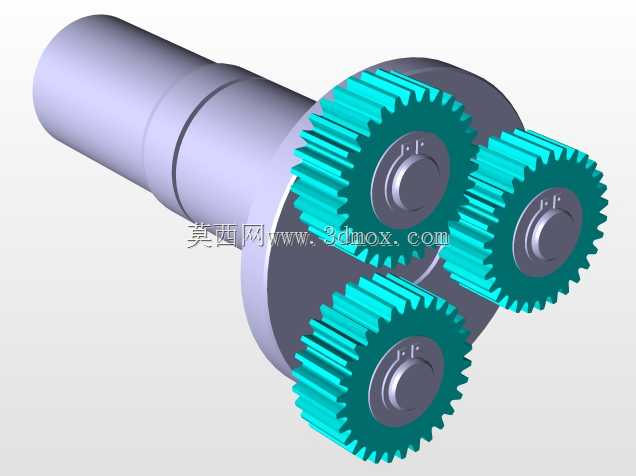

　　这款1:6减速比的行星结构减速装置，在小型自动化输送线、精密检测设备进给机构、小型包装设备动力输入端都有广泛适配场景，这类小速比减速单元常被用来匹配高转速低扭矩的动力源，把输入转速按固定比例降低的同时放大输出扭矩，匹配后端执行机构的负载需求。从结构设计来看，该装置采用内齿圈固定、行星架输出的经典行星传动布局，太阳轮直接对接输入轴，三组行星轮沿太阳轮周向均布，同时与太阳轮、固定内齿圈啮合，这种布局能让载荷均匀分配到三组啮合齿面上，相比平行轴齿轮结构，同等承载能力下体积能缩小近40%，径向尺寸更紧凑，适合安装空间受限的设备工位。设计阶段优先考虑了安装适配性，输入端采用法兰式对接结构，法兰端面预留了均匀分布的安装螺孔，

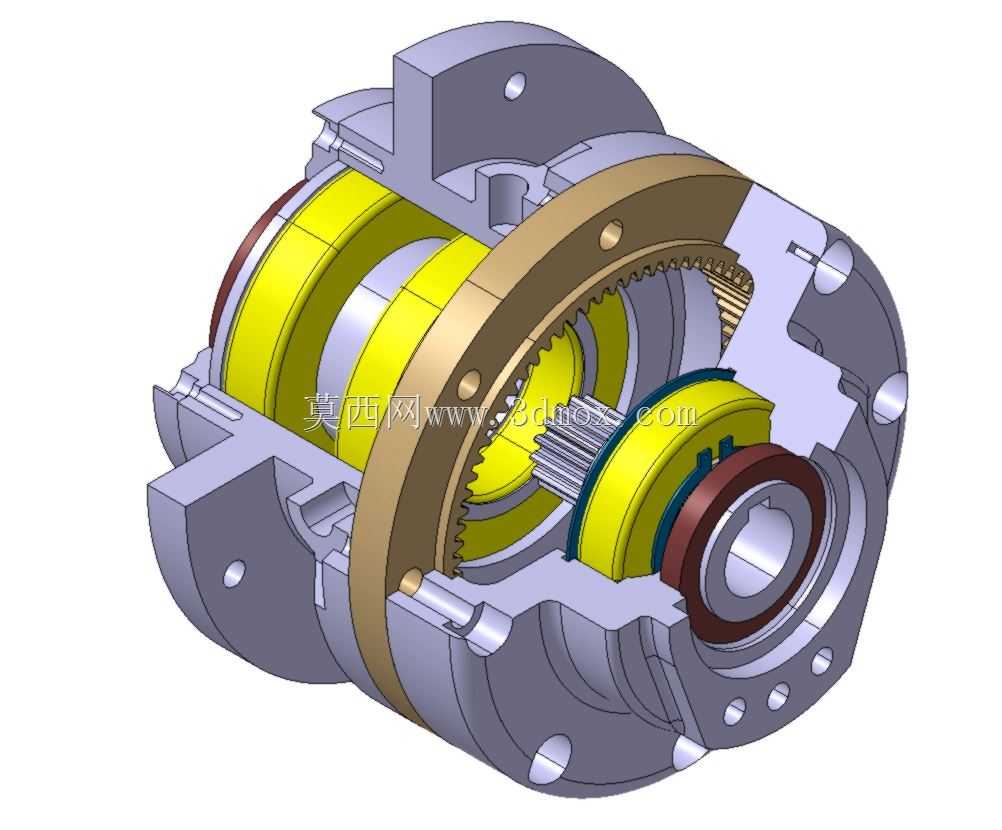

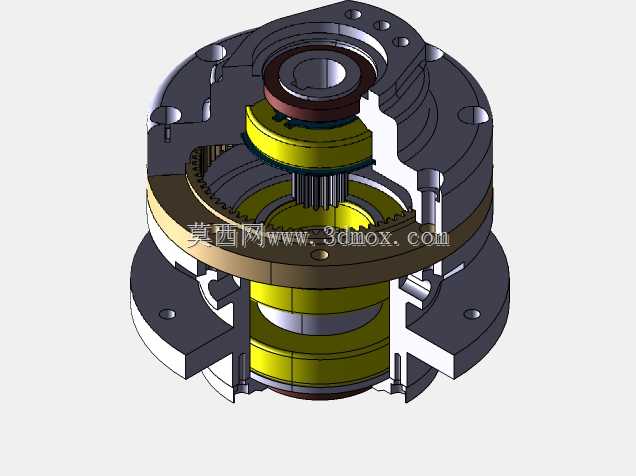

　　能直接与标准规格的驱动电机端面贴合定位，不需要额外加装过渡连接座，输出端采用带内孔的轴头结构，可通过平键连接直接对接负载轴，同轴度误差控制在极小范围内，能有效降低高速运转时的径向跳动。壳体采用分体式拼接结构，前后端盖通过周向螺栓与内齿圈外圈锁紧，装配时可依次放入太阳轮、行星轮组件、行星架后再合盖紧固，后期维护拆解时不需要完全拆卸设备端的安装螺栓，就能单独打开端盖检查内部齿轮啮合磨损情况。内部齿轮采用斜齿啮合设计，相比直齿结构啮合重合度更高，传动过程中齿面接触是渐进式的，能有效降低运转噪音与啮合冲击，适合对运行平稳性有要求的精密传动场景。从安装边界来看，该装置整体为同轴式圆柱外形，最大外径处为法兰安装边，

　　轴向总长度控制在适配小功率驱动单元的范围内，安装时只需要保证输入轴与驱动轴的同轴度，预留出输出端的轴伸连接空间即可，不需要额外预留侧面的检修空间，能适配密集排布的多轴设备工位。在实际选型应用中，这类1:6速比的减速单元常用来匹配转速在数千转级别的小型驱动部件，输出端额定扭矩能覆盖多数轻载传动场景，内部轴承采用深沟球轴承支撑输入输出轴，能承受一定的径向载荷，可直接对接同步带轮、链轮等传动件，不需要额外加装支撑轴承座。
