燃气轮机涡轮厢式输送结构三维设计

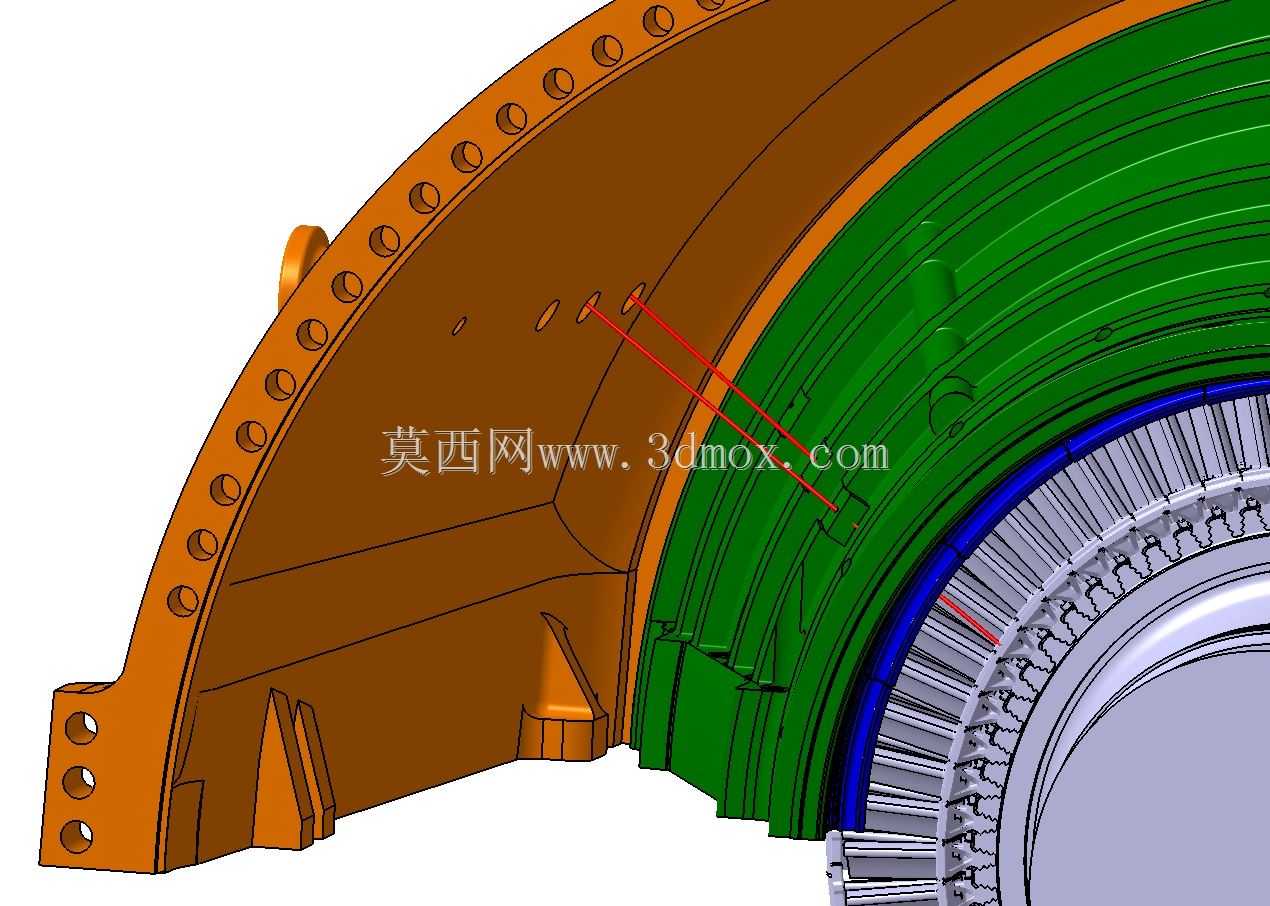

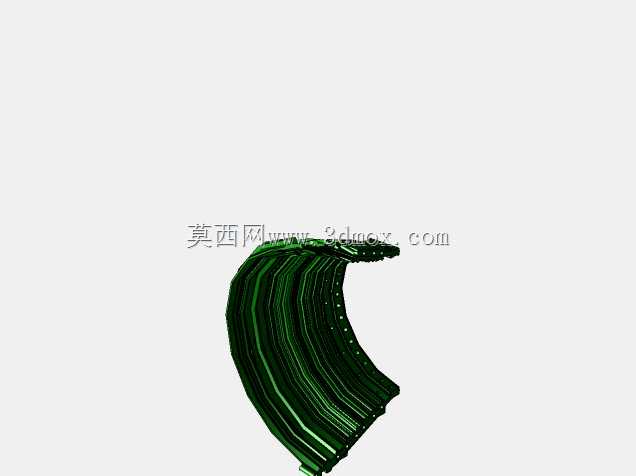

　　该结构对应燃气轮机核心涡轮段的厢式输送配套设计，在燃气发电、船舶动力、工业驱动等场景中，承担高温高压工质导流与涡轮转子动力输出的衔接作用，是整套透平设备中连接压气机段与排气段的关键承载结构。从实际工程应用来看，该结构的外壳采用分段式法兰连接设计，周向均匀布置的螺栓孔可满足高温工况下的密封预紧需求，避免工质泄漏导致的效率损失，外壳内侧的加强筋布局完全匹配运行时的热应力分布走向，可抵消高温燃气冲刷带来的结构形变，防止长期运行后出现壳体开裂、连接面错位等故障。内部的多级叶栅结构采用渐缩式流道设计，每一级静叶与动叶的间隙经过严格校核，既保证高温燃气能够顺畅推动动叶旋转输出扭矩，又将叶顶间隙泄漏损失控制在合理区间，

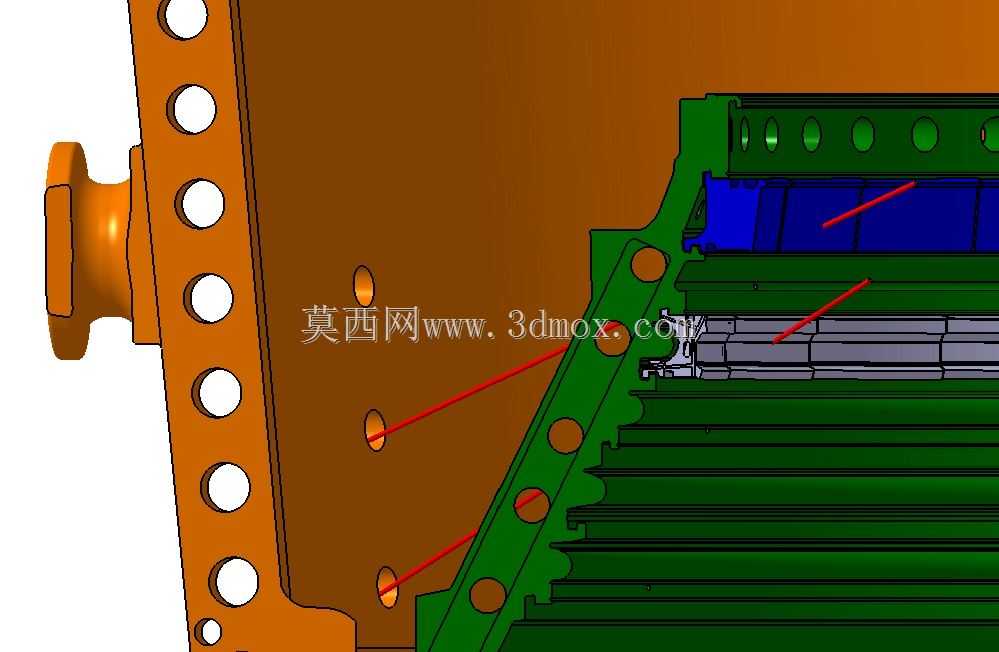

　　蓝色标识的密封环段采用迷宫式密封结构，可有效阻隔高压燃气向转子轴承腔窜动，保护轴承部件不受高温燃气侵蚀。设计过程中优先考虑了现场安装的边界条件，外壳的分体式结构可满足厂区内分段吊装的需求，无需额外定制超大吨位起重设备，各连接法兰的定位销孔可实现现场快速对位，减少安装时的调整工作量。流道内壁的型线完全匹配燃气膨胀做功的热力曲线，从入口到出口的通流面积逐步扩大，适配燃气压力降低、流速变化的工况特点，避免流道内出现涡流、紊流导致的能量损耗。结构上预留的传感器安装点位，可在运行时实时监测壳体内壁温度、振动幅值、工质压力等参数，为设备的状态检修提供数据支撑。转子侧的叶盘采用整体式铣削结构，叶片的型线经过气动优化，

　　可在高温高转速工况下保持足够的结构强度，每片叶片的安装角度与叶顶间隙都经过公差匹配，保证整圈叶片的动平衡精度，避免运行时出现异常振动。外壳外侧的安装支脚采用加厚焊接结构，可将整套涡轮段的载荷均匀传递到基础底座上，支脚上的长圆孔设计可补偿设备运行时的热膨胀位移，避免热应力传递到基础连接部位造成螺栓断裂。
