60×30规格工业铝型材截面结构设计

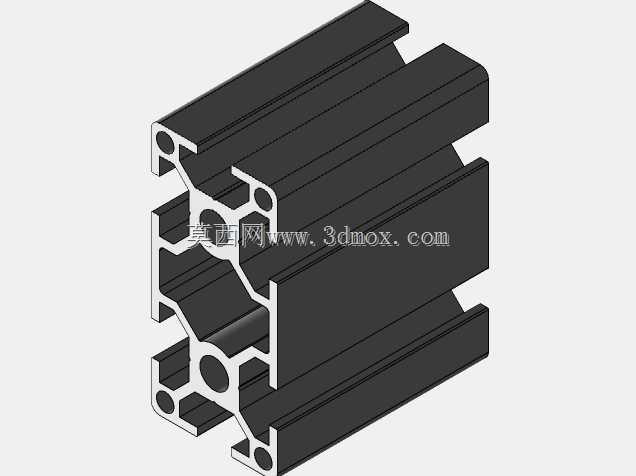

　　做非标设备机架设计快十年，60系列铝型材一直是中型负载机架的主力选型，这次的60×30规格截面，刚好填补了同系列60×60重型型材和30×30轻型型材之间的选型空白，在很多对机架单侧安装空间有严格限制的场景里，这个规格的适配性远高于对称截面型材。从截面结构来看，这款型材采用多腔室挤压设计，沿60mm宽度方向排布了三组核心安装槽道，两侧的标准槽口兼容通用工业铝型材的紧固件体系，不管是T型螺栓、弹性螺母还是滑块螺母都能直接卡入装配，不需要额外做攻丝或者焊接处理，现场装配的时候能省掉大量的二次加工工序。中间的加强筋布局是这个截面设计的核心亮点，沿型材长度方向贯通的中空腔室，在保证整体抗弯截面模量的前提下，尽可能降低了型材的单位米重，

　　对比同负载能力的钢制方管，重量能降低60%以上，而且表面阳极氧化处理后的表层，不需要额外做喷漆防锈处理，洁净车间、食品加工生产线这类对防腐、掉屑有要求的场景也能直接使用。实际选型应用里，这个规格的型材常用来做输送线的侧帮安装梁、设备防护栏的横向支撑、小型工作台的台面承托梁，尤其是在输送线设计中，30mm的厚度方向刚好可以内嵌安装皮带托条、导向条，不需要额外加装垫高块，60mm的宽度方向能预留足够的空间安装传感器支架、调速模块、走线槽，单侧就能完成所有辅件的固定，不会出现型材两侧都凸装零件导致的线体宽度超差问题。设计建模的时候要特别注意安装边界的预留，这款型材的槽口中心到型材端面的距离是固定公差值，做拼接装配的时候，

　　相邻型材的连接角件要匹配对应槽宽，端盖的安装卡扣位置要和截面的腔室一一对应，避免出现端盖装不上、连接螺栓滑牙的问题。另外型材的中心腔室可以走气路软管或者低压控制线，做设备内部走线的时候，配合专用的线槽盖板就能把线缆完全隐藏在型材内部，整台设备的外观整洁度会提升很多，也能避免生产现场的碎屑、切削液溅到线缆上加速老化。做受力校核的时候要注意，这款型材的强轴方向是沿60mm宽度方向，布置承托结构的时候要尽量让负载方向垂直于60mm的宽面，要是沿30mm厚度方向承重，跨距不能超过800mm，否则长期负载下会出现明显的绕度变形，影响上面安装的精密部件的运行精度。
