工业铝型材框架式多功能操作工作台结构

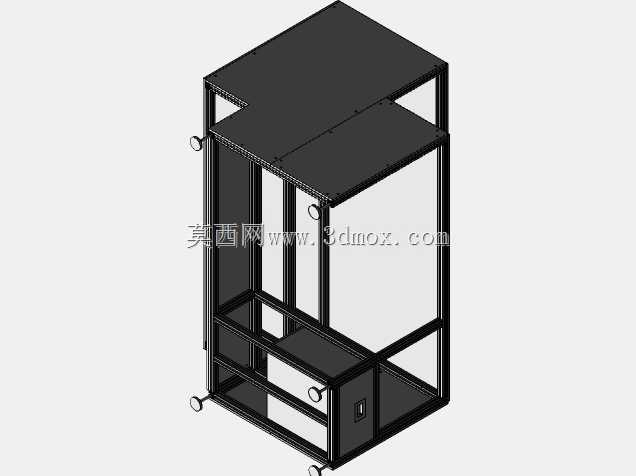

　　这款铝型材搭建的框架式结构，在车间现场的适配场景十分广泛，既可以作为产线边的物料暂存操作台，也能充当小型检测设备的承载机架，部分电子装配车间还会将其改造为防静电作业台使用，框架本身的模块化属性让它可以根据现场工位需求灵活调整层板位置、加装附属配件，不需要复杂的焊接加工，仅靠标准连接件就能完成组装调整，对于经常需要调整产线布局的中小批量生产车间来说，这种结构的改造成本远低于传统焊接式机架。从结构设计逻辑来看，整体采用欧标标准铝型材作为主支撑框架，型材槽口可以直接嵌入亚克力或者钣金门板作为侧封，既可以阻挡车间内的粉尘落入框架内部存放的物料，也不会过多增加整体结构重量，底部预留的脚轮安装位可以选配万向带刹脚轮，

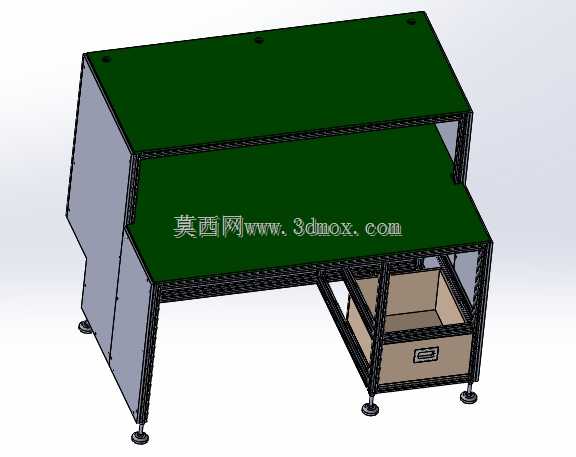

　　方便整个工位在车间内短距离移动，也可以选配固定脚杯实现调平，满足地面不平整区域的安装使用需求。框架上层做了错层台面设计，靠前的延伸台面可以放置作业时常用的工具、待加工工件，靠后的高位区域可以放置显示器、检测仪表或者小型工具盒，充分利用垂直空间减少台面占用；中部预留的开放式空间可以放置键盘托架、小型物料盒，下部带拉手的抽屉结构可以收纳作业图纸、精密量具或者小型配件，避免零散物件在台面上堆积影响操作。设计时已经考虑了常规工业场景的承载需求，主支撑型材选用的规格可以满足单台面均匀承载不低于150kg的使用要求，所有连接位置都采用隐形角件或者内置连接件，不会在框架外表面突出尖锐结构，避免作业人员磕碰受伤，

　　框架的整体外轮廓尺寸适配常规车间工位的通道宽度，安装时不需要对现有工位布局做大幅改动，直接推入指定位置调平后即可投入使用。侧封面板预留了走线孔位，方便台面上放置的用电设备布设电源线、信号线，不会出现线缆外露杂乱的问题，框架底部预留的100mm离地间隙，既方便日常清洁时清扫工位下方的杂物，也可以避免地面的积水、油污直接接触框架下部的结构件，延长整体使用寿命。在实际建模过程中，所有铝型材的切割长度、连接孔位都按照标准件参数做了匹配，导出的模型可以直接生成型材下料清单、连接件采购清单，不需要二次拆解尺寸，对于结构设计人员来说，可以直接在这个框架基础上修改层板高度、增减附属结构，快速适配不同的工位使用需求，大幅缩短非标工位设备的设计周期。
