铝型材框架式板材夹持定位工装结构

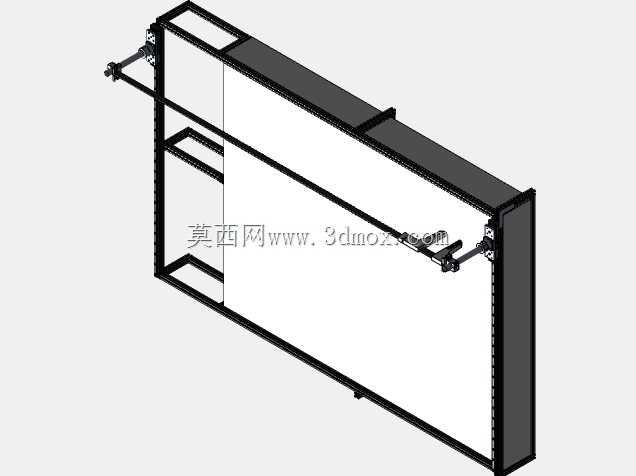

　　该夹持结构主要面向平面类工件的加工、检测、装配工位使用，常见于显示屏面板、光伏薄板、金属板材类工件的工序间夹持定位场景，可适配立式作业的人工操作工位或自动化产线的上料定位环节，避免工件在作业过程中出现偏移、倾倒问题。整体框架采用工业铝型材拼接搭建，型材选型兼顾结构刚性与轻量化需求，框架主体为立式矩形布局，背部设置横向与纵向的型材加强筋，抵消单侧装夹带来的结构形变，保证长时间使用后的框架平面度误差控制在工装允许范围内。夹持执行部件分布在框架左右两侧的横向型材导轨上，可根据待夹持工件的宽度尺寸沿导轨滑动调整位置，调整到位后通过型材内置的T型螺栓锁紧固定，适配不同宽度规格的板材类工件装夹需求，无需重新加工安装孔位，

　　调整过程无需复杂工装辅助，一线操作人员可快速完成规格切换。夹持端采用压块式接触结构，压块与工件接触面可根据需求粘贴柔性缓冲垫，避免硬质压块刮伤工件表面，尤其适配表面质量要求较高的面板类工件装夹，压块的压紧行程通过端部的调节螺杆控制，可适配不同厚度的工件装夹，压紧力可通过螺杆旋入深度调节，避免压力过大造成工件变形、压力过小导致夹持不稳的问题。框架底部预留了与地面支架或者产线机台连接的安装孔位，安装边界可根据现场工位布局调整固定位置，整体立式布局可减少工位的占地面积，操作人员可在框架正面完成工件的取放、作业操作，背部的加强结构不占用正面操作空间，符合人机工程学的作业范围要求。设计过程中优先采用标准铝型材与标准紧固件搭建，

　　所有非标准夹持零件均采用常见的机加工工艺即可完成加工，整体装配无需复杂的专用工装，后期维护更换易损件成本较低，夹持部件的滑动导轨直接利用铝型材的内置T型槽，无需额外加装直线导轨部件，在保证调节功能的前提下压缩了整体制造成本，同时铝型材的阳极氧化表面处理可适配多数工业车间的使用环境，不易出现锈蚀掉漆问题，长期使用无需频繁做表面维护。框架的整体平面度在装配时通过型材连接的角件精度保证，装配完成后正面装夹基准面的平面度可满足多数板材类工件的装夹精度要求，若有更高精度需求，可在正面安装基准面板后再进行夹持作业，框架本身的刚性可支撑基准面板的安装负载，不会出现明显的下挠变形。
