多工位气密泄漏检测试验台架结构

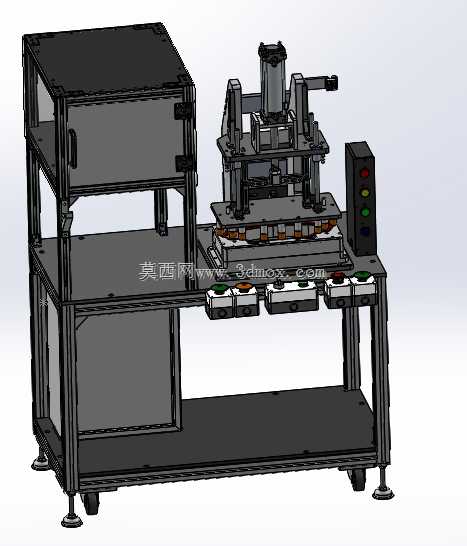

　　这套泄漏检测试验台架，主要面向传感器类零部件的密封性能检测工序，常见于汽车电子、消费电子传感器生产的终检环节，用来批量验证被测件在设定压力下的泄漏量是否符合工艺要求，替代传统浸水式检测的低效与二次污染问题。台架整体采用铝型材搭建主体框架，底部配置可调脚轮与支撑脚杯，兼顾工位移动灵活性与作业时的结构稳定性，下层预留置物空间可放置检测气源处理组件、电气控制模块，上层左侧设置封闭柜体用于集成工控主机、数据采集模块，避免车间粉尘、切削液飞溅侵入核心电气元件。核心检测工位采用立式气缸下压结构，下压头配置仿形压合工装，可同时适配多件被测传感器的同步装夹，压合面嵌入密封硅胶垫，保证检测腔与被测件贴合处的密封可靠性，

　　避免外部气体窜入影响检测数值精度。工位操作侧排布多组启动按钮、急停按钮，对应不同的检测通道控制，台架右侧立柱安装三色警示灯，可通过不同灯光颜色反馈设备待机、检测中、合格、不合格的运行状态，操作人员无需紧盯屏幕即可快速判断工序结果。设计过程中优先考虑人机操作的合理性，操作台面高度设置在符合人工站立作业的舒适区间，按钮排布距离操作位的伸手距离控制在合理范围，减少操作人员反复移动的疲劳感；下压机构配置导向轴与直线轴承，保证气缸下压过程的同轴度，避免偏载压伤被测件或者造成密封面错位。台架的气路全部暗藏在型材框架的槽内，外部仅预留检测接口与气源接入端，布线整齐同时避免气路被工件剐蹭造成破损；电气线路与气路分槽排布，

　　减少信号干扰对检测数据的影响。安装边界上，台架整体占地尺寸适配常规车间流水线旁的离线检测工位布局，不需要额外做地基固定，调平脚杯即可完成安装就位，检测工位的工装部分采用快换设计，切换不同型号传感器检测时，仅需更换下压头密封工装与定位块，不需要整体拆解台架结构，缩短产线换型的调试时间。这套结构在建模时完整还原了型材连接角件、紧固件、操作按钮、警示灯、柜体铰链等细节，可直接作为同类泄漏检测设备的设计参考，也可用于产线规划阶段的工位布局仿真验证。
