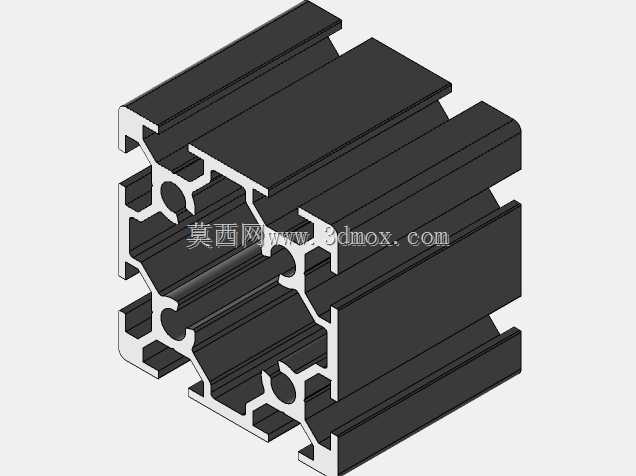

60×60规格工业欧标槽铝型材结构

　　这款60×60截面的铝挤型材，是目前自动化设备机架搭建场景里应用占比极高的一款重载型基材，日常做设备选型时，但凡涉及到单段承重超过80kg的框架段、输送线侧边主梁、防护栏主立柱、大型设备的底部承托框架，基本都会优先考虑这个截面规格的型材。从截面结构来看，这款型材采用了四面对称槽位设计，每一面都预留了标准欧标T型槽，槽口尺寸适配常用的M6、M8T型螺栓，不管是做垂直方向的立柱拼接，还是水平方向的横梁搭接，都不需要额外在型材本体上打孔攻丝，直接把螺栓头卡入T型槽内，调整好位置后锁紧螺母就能完成固定，后期如果需要调整框架上的附件位置，只需要松掉螺母就能滑动调整，比传统方管焊接的框架灵活度高太多。

　　型材内部的加强筋采用了十字交叉加圆弧过渡的结构，不是简单的直筋连接，这种设计能在不额外增加型材壁厚、不提升整体重量的前提下，大幅提升截面的抗扭、抗弯性能，实际做受力校核的时候，同样壁厚的60×60型材，跨距1米时的中点静载承重能比同规格空心方管高30%左右，而且铝挤材质本身的自重只有钢材的三分之一，整根6米长的型材单人就能搬运挪动，现场组装的时候不需要焊接设备，只用内六角扳手就能完成大部分装配工作，能大幅缩短现场施工的周期。从安装边界来看，这款型材的外轮廓是严格的60mm×60mm正方形，相邻两个面的槽位中心距都是统一的30mm，不管是和同规格型材做90度直角连接，还是和4040、3030等小规格型材做转接搭配，

　　都能直接用标准的角码、连接板件实现无缝对接，不需要做额外的切削加工。型材的四个外角做了小尺寸的圆角处理，不会像直角方管那样存在锋利的锐边，组装完成后的框架即使人员频繁靠近操作，也不容易出现磕碰划伤的问题。日常应用里，这款型材除了做主框架结构，还可以用来做设备的滑动导轨安装基座，因为铝挤成型的型材直线度能控制在每米0.5mm以内，T型槽的位置精度也很高，把直线导轨直接锁在型材槽位对应的安装面上，不需要额外加工安装基准面就能满足大部分中低精度输送、移载机构的运行要求。另外这款型材的槽位还可以直接嵌入密封条、端盖、有机玻璃板等附件，做设备安全防护的时候，直接把板材卡在槽内就能固定，不需要额外做压条或者钻孔打胶，后期拆换防护板也非常方便。
