多工位链式输送线体结构设计方案

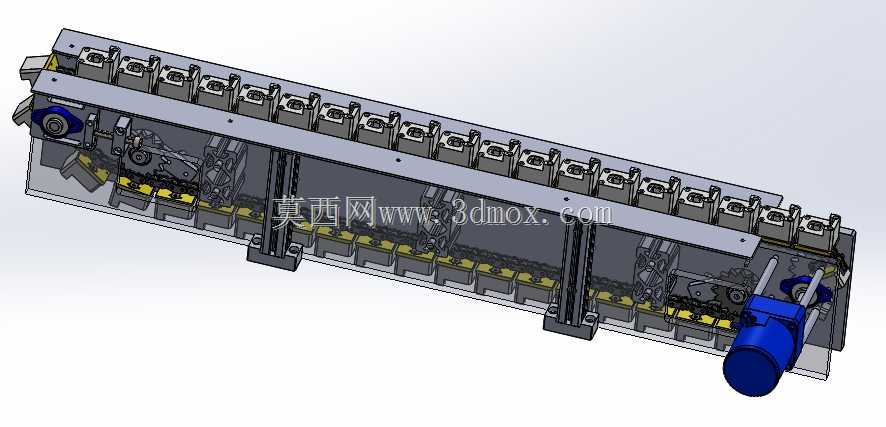

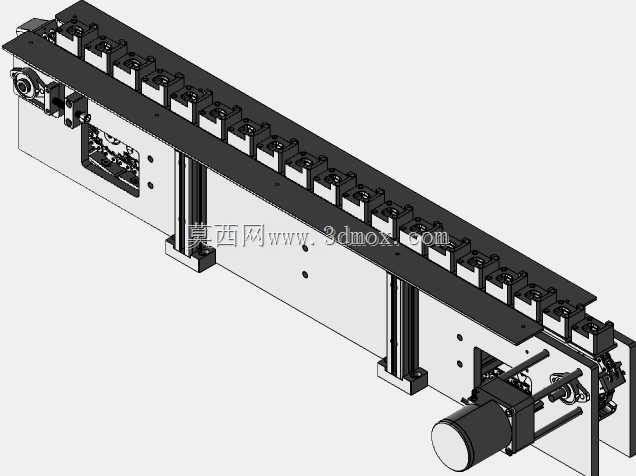

　　该链式输送结构主要面向3C电子零部件组装、小型五金件加工流转、精密仪表工序间转运场景设计，可直接集成到自动化产线的工序衔接段，承担工件在不同加工工位、检测工位、上下料工位之间的精准输送任务，适配带定位工装的托盘类载具输送需求，也可根据输送物料形态调整顶部工装座结构，满足异形件的定点输送要求。整体线体采用单侧驱动端布置的结构形式，驱动单元集成在输送线端部，通过链轮啮合带动双排输送链条做闭环回转运动，链条上方等距布置的工装座可随链条同步移动，每个工装座预留了工装安装孔位，可根据实际输送的工件形态更换定位夹具，无需改动线体主体框架结构，适配多品类小批量生产的柔性产线改造需求。线体主体框架采用铝型材拼接搭建，

　　两侧的支撑立柱可根据现场安装高度做调节，底部预留了地脚安装孔位，可直接固定在车间地面或设备机架平台上，线体的有效输送宽度、工装座间距可根据实际产线的工位布局做参数调整，单段线体长度可根据工序排布需求拼接延长，转弯段可配套对应半径的转弯链段实现环形输送布局。设计过程中重点考虑了输送过程的定位精度问题，链条张紧机构布置在驱动端对侧，可通过调节螺栓调整链条张紧度，避免长期运行后链条松弛导致的工位偏移问题，每个工装座底部配套设置了导向滑块，与框架上的导向导轨配合，可抵消链条运行过程中的侧向摆动，保证工装座运行到对应工位时的位置重复精度满足自动化设备取放料的要求。驱动端采用减速电机直连链轮的传动形式，传动链路短、运行噪音低，

　　可配套调速模块根据产线节拍调整输送速度，线体侧边预留了传感器安装槽位，可直接安装工位检测传感器、原点传感器，无需额外做安装支架加工，降低现场集成的加工工作量。线体的下部设置了链条回转防护结构，可避免车间杂物落入回转链条区域造成卡滞，同时防止操作人员误触运动部件造成安全隐患，整体结构的维护点集中在驱动端和张紧端，日常维护时仅需定期检查链条润滑状态、张紧度即可，无需拆解主体框架，降低后期运维的工作量。从安装边界来看，线体的整体宽度控制在常规输送线的适配范围内，可直接对接现有皮带线、滚筒线的端部，无需做大幅的高度差调整，顶部工装座的工作面高度可通过支撑立柱的调节范围适配不同高度的加工设备，满足不同产线的布局兼容性要求。
