单缸Simpel发动机曲柄连杆配气结构

　　这套单缸动力结构的三维建模，完整还原了小排量内燃动力核心的运动传递逻辑，可直接用于小型通用动力设备的结构教学、原理验证以及改装方案的前期校核。从实际应用场景来看，这类单缸动力单元常搭载于小型发电机组、园林作业机械、迷你摩托以及教学实验台架上，结构简单可靠、维护门槛低是其核心优势，建模时完全遵循实际量产机型的装配约束关系，没有做简化失真处理。

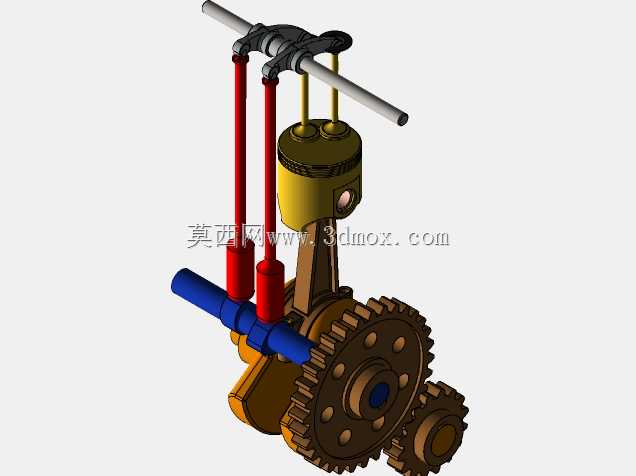

　　从功能特性上看，模型完整覆盖了动力输出的全链路构件：顶部的摇臂配气组件负责进排气门的正时启闭，两根红色推杆对应下置凸轮轴的动力输出，将凸轮的旋转运动转化为摇臂的往复摆动，精准控制气门开闭时机；黄色活塞组件与缸套配合形成密闭燃烧腔，燃烧膨胀的压力通过活塞销传递给棕色连杆，再将往复直线运动转化为曲轴的旋转运动；曲轴输出端集成的蓝色平衡轴用来抵消单缸机往复运动产生的一阶振动，降低整机运行的抖动幅度；末端的啮合齿轮组则负责动力输出与正时传动，大小齿轮的传动比匹配对应曲轴与凸轮轴的2:1转速关系，保证配气正时与活塞运动位置完全同步。

　　设计思路上完全遵循单缸机的成熟布局逻辑，所有构件的安装边界都预留了实际装配的公差间隙：活塞与缸壁的配合间隙、连杆大头与曲轴曲柄销的转动间隙、齿轮啮合的侧隙都按照通用机械设计规范做了预留，摇臂轴与安装座的同轴度、曲轴两端轴承位的同轴度都在建模时做了基准约束，避免出现装配干涉。外形尺寸上，整套结构的横向安装边界以齿轮组最外端与平衡轴端部为限，纵向以摇臂轴顶端到油底壳下端为界，安装孔位的布局适配通用小型单缸机的机架安装尺寸，不需要额外做结构修改就能直接套用到对应功率段的动力设备设计中。

　　建模时对每个运动副都做了装配约束验证，转动副、移动副的约束关系完全符合实际运动逻辑，可直接导入运动仿真模块做运行模拟，观察活塞往复、气门启闭、齿轮传动的同步状态，排查结构设计中可能存在的运动干涉问题，对于刚接触动力结构设计的从业者来说，也能通过拆解这套模型快速理解单缸内燃动力的工作原理与构件组成。
