单缸内燃机曲柄活塞组结构展示

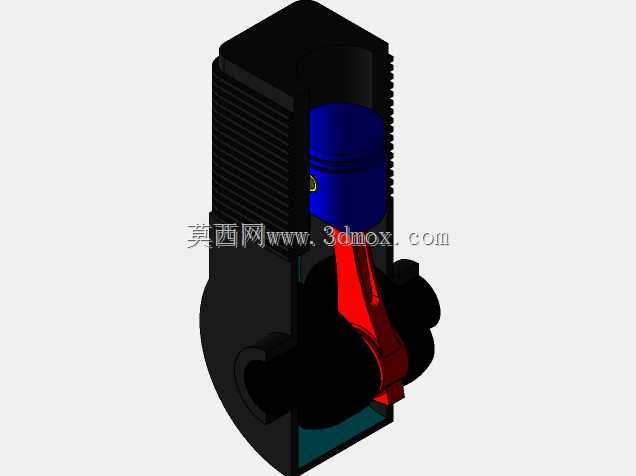

　　这套单缸动力单元的三维结构，完整还原了往复式内燃机核心做功组件的装配关系，在小型通用动力、农用机械、摩托类代步设备、便携发电机组领域应用极广，是小功率动力输出场景最常见的结构形式。从结构设计逻辑来看，模型清晰呈现了气缸散热鳍片的排布方式，这类外露式散热结构主要适配风冷散热场景，鳍片的间距、高度直接对应持续做功工况下的热交换效率，设计时需要平衡散热面积与缸体结构强度，避免鳍片过密导致积尘堵塞影响散热，或是鳍片过薄受振动出现断裂。活塞与曲柄连杆的连接配合是整个结构的核心，模型中蓝色活塞部分的环槽结构对应活塞环的安装位置，做功过程中活塞环负责密封燃烧室高压气体，同时将活塞热量传导至缸壁散出；

　　红色连杆部件承担活塞往复运动到曲轴旋转运动的力传递，连杆大小端的配合间隙、杆身截面强度，直接决定动力单元的抗冲击载荷能力，设计时需要反复校核往复惯性力与燃烧爆发力的叠加载荷，避免高转速工况下出现连杆断裂、活塞敲缸等故障。曲轴输出端的结构预留了动力输出接口，可直接连接负载端的传动组件，缸体下部的曲轴箱结构兼顾了曲轴回转空间的容纳与润滑油腔的密封，安装边界上需要注意缸体轴向的安装孔位对应机架的固定位置，活塞上止点到下止点的行程决定了整机的排量参数，对应不同的功率输出需求。这类单缸结构相比多缸动力单元，结构简单、维护成本低，对使用场景的适配性更强，在小功率动力需求场景下，不需要复杂的配气与平衡结构就能实现稳定的动力输出，

　　建模过程中完整还原了各部件的装配干涉关系，可直接用于结构原理演示、装配工艺验证，也能作为小型动力设备选型阶段的结构参考，核对各部件的安装空间与运动行程是否匹配整机的布局要求，避免实际生产装配阶段出现运动干涉、安装空间不足的问题。
