推拉式快速压紧图格钳结构设计

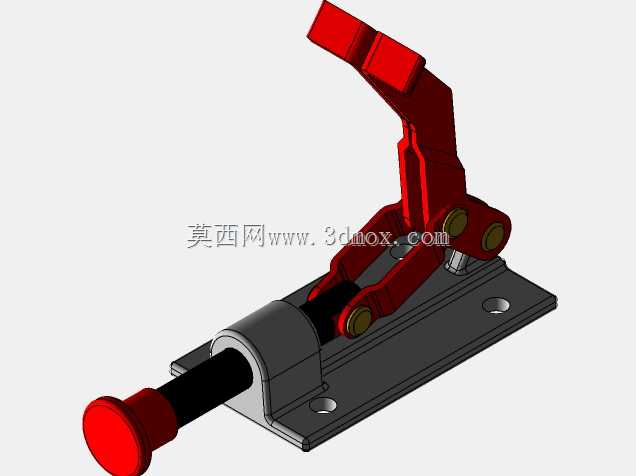

　　这款推拉式图格钳属于快速压紧类工装夹具，在各类零部件加工、装配工装场景中应用十分广泛，尤其适合需要频繁装卸工件、要求快速实现夹紧与松开动作的工位，比如小型五金件铣削加工定位、电子元器件装配压紧、工装板上工件的快速固定等场景，相比传统螺纹压紧结构，能大幅减少装夹辅助时间，提升工位作业效率。从结构设计来看，该夹具采用肘节自锁原理，通过红色的操作手柄驱动连杆机构运动，带动前端的推拉压杆做直线往复动作，当手柄扳动到锁紧位置时，连杆机构越过死点位置实现机械自锁，即便加工过程中存在振动载荷，夹紧状态也不会自行松脱，保障装夹可靠性。底座采用带安装孔的平板式结构，两个沉头安装孔可直接通过内六角螺栓固定在工装台面或者设备工作台上，安装边界清晰，

　　底座的平面度设计要求控制在0.1mm以内，保证安装后夹具整体的位置精度，不会出现倾斜导致的压头偏斜问题。压杆部分采用圆柱导向结构，前端的红色压头为可拆卸式设计，可根据不同工件的压紧面形状更换适配压头，比如平面压头、V型压头或者橡胶缓冲压头，适配不同材质、不同外形工件的夹紧需求，避免压伤工件表面。整个连杆铰接位置都采用销轴配合铜套的结构设计，减少反复扳动过程中的磨损量，延长夹具的使用寿命，铰接位置的间隙控制在0.05mm以内，既保证动作灵活无卡滞，又不会因为间隙过大导致夹紧精度下降。设计过程中重点考虑了操作力与夹紧力的匹配，通过合理设置连杆的力臂比例，仅需施加较小的手柄操作力，就能在压杆端输出足够的夹紧力，适配多数轻型加工、

　　装配场景的夹紧力需求，同时手柄的操作角度设置在人体工程学舒适区间，操作人员单手即可完成夹紧与松开动作，长时间操作也不易产生疲劳。整体结构没有冗余设计，所有零部件都采用标准化的机加工工艺即可生产，零件的互换性强，后期维护更换易损件十分方便，不需要复杂的专用工具即可完成拆装维护。在实际选型使用时，需要根据工件所需的夹紧力、压头行程长度、安装空间尺寸来确认适配性，该款夹具的压杆行程可满足多数小型工件的装夹让位需求，松开状态下压头退回的距离足够工件顺利取放，不会出现工件装卸干涉的问题。
