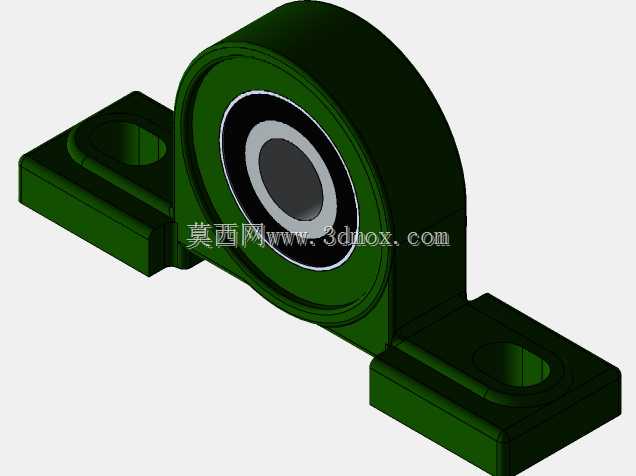

带立式安装座外球面带座UCP轴承结构

　　这类带立式座的外球面轴承，是轻工输送、小型农机、食品包装生产线里出镜率极高的支撑部件，很多做非标设备的结构工程师在做辊筒支撑、传动轴定位时，第一时间会想到这类成熟的标准支撑件。它的核心设计逻辑是把调心滚子轴承的自调心特性和一体式铸造安装座做了集成，不需要额外加工轴承座的安装孔位与轴承配合公差，拿到件之后直接通过底座两个沉头安装孔固定在设备机架的安装面上即可，能大幅缩短设备装配的调试周期。

　　从结构特性来看，内置的外球面轴承内圈比普通深沟球轴承更宽，内圈上的顶丝可以直接锁紧在穿过轴承内孔的传动轴上，不需要额外配置轴套、锁紧螺母这类轴向定位零件，对于轴的加工公差要求也比普通轴承安装宽松不少，哪怕传动轴存在轻微的挠曲变形、或者安装面存在小范围的角度偏差，轴承外圈和座体的球面配合结构可以自动补偿偏角，不会出现轴承卡滞、提前磨损的问题。

　　安装边界上，这类轴承的底座两个安装孔为长圆形沉孔设计，允许安装时在垂直于轴的方向上做小范围的位置调整，抵消机架加工时的孔位误差；轴承座的中心高是选型时的核心参数，直接决定了传动轴的安装高度，设计时需要预留出轴承顶部到周边结构件的安全间隙，避免设备运行时轴上的传动件和座体发生剐蹭。轴承两端自带的密封结构可以阻挡常规工况下的粉尘、溅水侵入轴承滚道，在普通车间环境下不需要额外加装密封防护件，只有在多粉尘、高湿度的特殊工况下，才需要额外配置防尘盖或者密封毡圈。

　　实际应用中，这类轴承常被用在皮带输送机的托辊两端支撑、小型包装设备的送料辊定位、农用机械的传动轴支撑点位，相比分体式的轴承加轴承座组合，它的集成化结构减少了装配时的配合公差累积，整体支撑刚度更稳定，日常维护时只需要定期通过座体上的注油嘴补充润滑脂即可，不需要拆解整个支撑结构，维护成本远低于分体式轴承支撑结构。建模时需要注意还原内圈顶丝的位置、底座沉孔的深度与倒角、轴承外圈与座体的球面配合公差，避免装配干涉，同时要还原密封件的凸起结构，保证模型和实物的装配尺寸完全匹配，方便后续做设备整体装配时直接调用，不需要二次修正尺寸。
