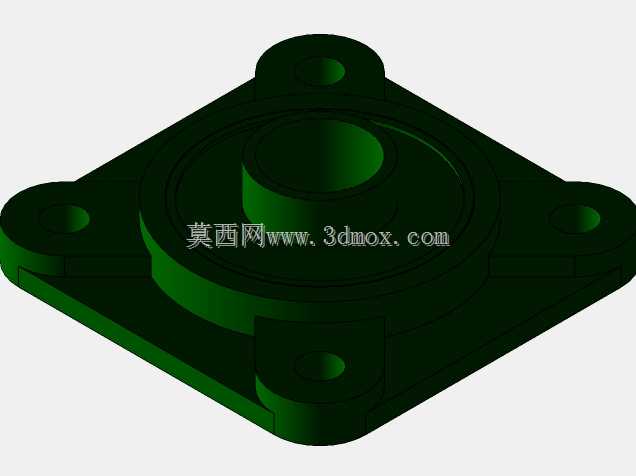

方形带座外球面UCF轴承结构设计

　　在轻工输送、食品加工、小型农机这类对安装便捷性有较高要求的设备场景中，方形带座外球面轴承的应用占比一直不低，这类部件不需要复杂的安装座加工，直接通过四个安装孔即可固定在型材架或焊接机架上，大幅降低现场装配的加工成本。这款UCF轴承的设计核心围绕快速安装与自适应对中展开，轴承本体采用外球面结构，与座体的球面内孔配合，能够补偿传动轴在加工、装配过程中产生的小角度偏斜，避免轴系因同轴度误差出现的卡滞、异常磨损问题，适配多数中小载荷的传动轴系支撑需求。从结构布局来看，方形座体的四个安装孔采用对称分布设计，安装孔的沉台深度经过匹配计算，能够容纳标准内六角螺栓的头部，安装后螺栓头部不突出座体表面，避免干涉周边的传动部件或防护外罩；

　　座体中心的轴承安装孔与外球面轴承的配合公差选取过渡配合区间，既保证轴承装入后不会出现径向窜动，又能在维护时通过简易工具完成轴承的拆卸更换，不需要额外的拉马等重型拆卸工具。座体的加强筋分布在轴承安装位与四个安装耳的连接位置，在不额外增加座体整体厚度的前提下，提升安装耳的抗弯折强度，应对设备运行中产生的径向载荷与小幅冲击载荷，避免长期运行后安装耳出现断裂变形。轴承内圈的顶丝结构设计在侧面，安装时将轴穿入内孔后拧紧顶丝即可完成轴与轴承的周向固定，不需要额外加工轴肩、键槽等结构，对于一些现场改制的传动轴系适配性极强。从安装边界来看，方形座的四个安装孔中心距按照通用标准系列取值，能够直接替换同规格的老旧带座轴承，不需要重新在机架上打孔调整；

　　座体的总高度控制在紧凑区间，适配安装空间受限的设备部位，比如小型皮带输送机的端部辊筒支撑、包装线的导辊安装位这类空间局促的位置。在建模过程中，座体的铸造圆角都按照实际铸造工艺要求设置，避免出现尖锐棱角导致的铸造应力集中，轴承部分的密封结构也做了细节还原，内置的密封圈能够阻挡粉尘、少量水汽进入轴承内部的滚道区域，适配多粉尘的生产车间环境，延长轴承的维护周期。这类带座轴承在选型时不需要额外计算复杂的座体强度，只要匹配对应的轴径、载荷参数即可直接选用，对于非标设备设计人员来说，能够大幅缩短轴系支撑部分的设计周期，把更多精力放在核心功能结构的优化上。
