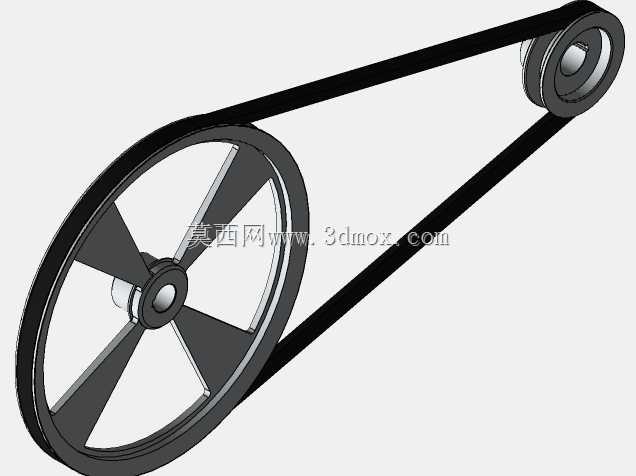

这套带传动装配结构覆盖两种不同轴径适配规格,大轮适配20毫米安装轴径,对应10英寸轮体外径,小轮适配24毫米安装轴径,对应3英寸轮体外径,可直接匹配不同输出轴径的动力端与负载端安装需求,无需额外加工轴套转接件,能减少现场装配的适配工作量。从实际应用场景来看,这类定速比带传动结构多用于中小功率的动力传递场景,比如小型加工设备的主轴传动、农用机具的动力输出、轻工生产线的辊组驱动等,依靠皮带与轮槽的摩擦力传递扭矩,同时能在负载突增时通过皮带打滑实现过载保护,避免刚性传动下的零部件过载崩损。设计过程中优先匹配了三角带的轮槽标准角度,两个带轮的轮槽截面尺寸保持一致,确保皮带与轮槽的接触面积均匀,避免运行中出现皮带偏磨、打滑异响的问题;
轮体采用辐板式结构,大尺寸带轮通过五根辐条连接轮毂与轮缘,在保证轮体结构强度、满足高速旋转下动平衡要求的前提下,尽可能降低轮体自身重量,减少旋转惯量带来的启动冲击。安装边界方面,两个带轮的中心距按照皮带标准张紧行程预留了调整空间,装配时可通过调整动力端或负载端的安装位置,实现皮带张紧度的调节,保证传动效率维持在合理区间;轮毂位置的轴孔配合公差按照过渡配合设计,搭配键槽实现周向固定,避免带轮与轴之间出现相对转动,同时端面预留了挡圈安装位,可通过轴用挡圈限制带轮的轴向窜动,保证运行过程中两个带轮的轮槽处于同一平面,避免皮带跑偏掉带。从传动特性来看,这套结构的传动比由两轮外径直接确定,运行过程中无需额外润滑维护,
相比齿轮传动具备更低的运行噪音,同时能吸收动力端的小幅振动,降低振动向负载端的传递,适合对传动平稳性有一定要求、布置空间存在跨距的动力传递场景。建模过程中对皮带的张紧状态做了模拟还原,皮带与轮槽的接触位置按照实际包角做了贴合处理,大轮包角满足传动设计的最小包角要求,能保证额定扭矩下的传动可靠性,不会出现打滑丢转的问题;轮体的所有棱边都做了倒角处理,避免装配过程中割伤安装人员,也能减少应力集中导致的轮体开裂风险。
