24毫米槽宽铝制导向滑轮结构设计

　　这款铝制滑轮的槽宽尺寸为24毫米，在各类轻载传动、导向输送场景中有着广泛的适配空间。从实际工程应用来看，这类滑轮常被用在小型自动化输送线的侧边导向位、门窗启闭的滑动支撑结构、轻型起重设备的钢丝绳导向端，还有部分实验仪器的线性运动导向机构中，相比钢制滑轮，铝制材质的自重更轻，运转时的惯性更小，对于需要频繁启停的轻载运动场景来说，能有效降低驱动端的负载冗余，同时铝件表面自然形成的氧化层也能应对常规室内环境的防锈需求，不需要额外做厚重的防锈涂装，加工成型后的表面光洁度也更容易控制，能减少绳索或者皮带在轮槽内滑动时的不必要磨损。

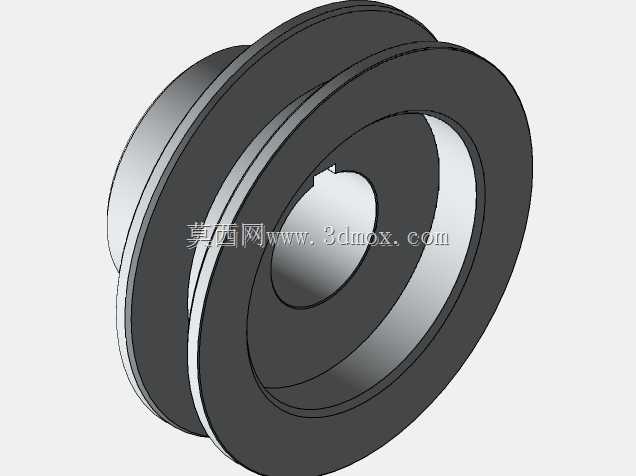

　　从结构设计的角度来看，这款滑轮采用了双凸缘的槽型结构，轮槽的弧度经过匹配对应直径的绳索或者圆带做了适配，能避免运行过程中传动件从轮槽内脱出，两侧凸缘的厚度做了等强度设计，在保证轮缘抗侧向挤压能力的前提下，尽可能削减了非受力区域的材料余量，既控制了零件整体重量，也减少了加工过程中的材料去除量，降低加工成本。中心的安装孔采用了直孔配合键槽的设计思路，能和对应直径的传动轴形成可靠的周向固定，避免滑轮在轴上出现空转打滑的情况，安装孔的端面做了微小的倒角处理，不仅能在装配时起到导向作用，也能去除机加工后留下的锐边毛刺，避免装配过程中划伤操作人员或者配合零件的表面。

　　在安装边界上，这款滑轮的外径、轮缘厚度、中心孔深度都做了标准化的尺寸控制，能适配常规的支架安装间距，不需要对配套的安装结构做额外的定制化修改，中心孔的公差选用了基孔制的过渡配合区间，既能保证装配时的顺畅度，也能在传递额定扭矩的时候不会出现相对窜动。轮槽的工作表面做了精车处理，表面粗糙度控制在适合绳索传动的区间，既不会因为过于粗糙加速传动件的磨损，也不会因为过于光滑导致传动过程中出现不必要的打滑。在实际选型过程中，需要注意这款滑轮的额定负载适配范围，因为铝材质的强度相比钢材有一定差距，所以不适合用在大吨位重载的起重或者传动场景，更适合额定负载在轻载区间的导向、传动工位，装配时需要保证滑轮的安装平面和传动件的运动平面保持平行，避免轮槽单侧受力加剧磨损，缩短零件的使用寿命。
