旋转巡逻艇提升安装用L型眼板结构

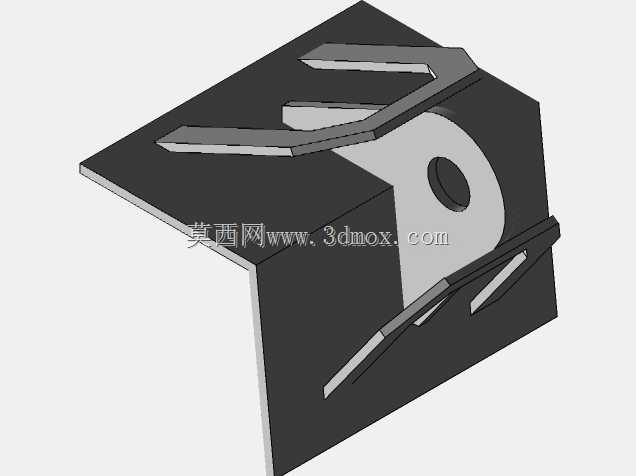

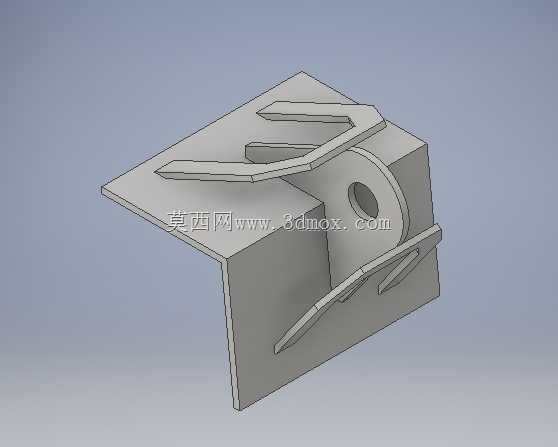

　　在小型巡逻艇的坞修、舷侧设备加装以及码头移位作业场景中，这类L型折弯结构的眼板是承担临时提升载荷、辅助构件对位安装的核心受力小件，区别于常规甲板焊接吊耳，该结构的折弯立板与水平翼板采用一体化折弯成型，没有额外的拼接焊缝，能在有限的安装空间里同时兼顾两个垂直方向的受力传导，适配巡逻艇舷侧折角处的安装基面，不需要额外加工基座垫块就能直接贴合艇体结构表面。从功能设计逻辑来看，眼板中部的铰接孔是核心受力位，孔边做了圆弧倒角处理，避免穿入卸扣或者销轴时出现应力割伤索具的问题，孔位的中心高度经过匹配计算，当水平翼板贴合艇体甲板平面、立板贴合舷侧纵壁焊接固定后，孔位的受力中心线刚好与艇体局部结构的强筋传力路径重合，

　　不会出现载荷直接作用在薄壳板上引发板面凹陷变形的问题。翼板上延伸出的三个弹性卡爪结构，是针对巡逻艇轻量化玻璃钢蒙皮安装场景做的特殊设计，在焊接作业前可以先通过卡爪卡入蒙皮上预开的定位孔内，临时固定眼板的安装位置，不需要额外的工装扶持就能完成点焊定位，大幅减少舷侧高空作业时的辅助工时，卡爪的折弯角度经过反复调整，卡入定位孔后能提供足够的预紧摩擦力，在点焊前不会因为人员误碰或者风载出现位置偏移。安装边界方面，该眼板的水平翼板长度控制在120mm以内，立板高度不超过90mm，不会超出巡逻艇舷侧折角处的结构安装空间，焊接时只需要在翼板边缘、立板边缘做连续角焊缝即可，不需要开坡口焊透，因为其额定载荷是针对1.5t以内的临时提升作业设计，

　　匹配小型巡逻艇的舷侧设备、外挂构件的提升安装需求，焊缝高度达到4mm就能满足静载强度要求，同时不会因为焊接热输入过大烧穿玻璃钢蒙皮背面的结构层。实际作业过程中，这类眼板除了承担临时提升的吊点功能，还可以作为巡逻艇停靠码头时的临时系缆点使用，翼板与立板形成的直角结构能在系缆受拉时分散缆绳的斜向载荷，避免常规单板式吊耳受斜向拉力时出现焊缝撕裂的问题，结构上的加强筋从铰接孔位置分别延伸至翼板端部、立板端部，把孔位的集中载荷快速分散到整个安装基面的接触面上，不会出现局部应力集中导致的结构开裂。在三维建模过程中，这类结构需要重点验证折弯处的圆角半径，折弯R角不能小于板厚的1.5倍，避免冷折弯加工时出现板材层裂的问题，

　　同时卡爪的伸出长度要比蒙皮厚度大2mm，保证卡入后能有足够的变形量卡紧定位，不会出现安装间隙过大导致的定位失准。不同于大型船舶使用的重型吊耳，这类适配小型旋转巡逻艇的眼板更侧重安装便捷性与空间适配性，不需要做额外的探伤检测，只要焊缝成型连续无气孔就能满足使用要求，日常维护中只需要检查铰接孔的磨损量，当孔边磨损量超过1mm时及时更换即可，整体结构没有易损的活动部件，长期在舷侧高湿盐雾环境下使用也不会出现卡滞失效的问题。
