铰接式安装固定支座结构设计

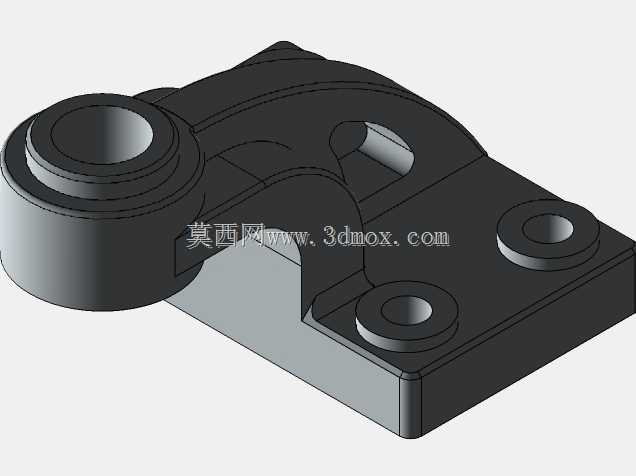

　　这类带铰接孔的安装支座，多应用在需要实现小角度摆动连接的设备工位上，常见于自动化产线的摆臂连接端、工装夹具的翻转定位模块、小型执行机构的支撑基座位置，承担着承载铰接部件载荷、固定安装位置、限制非必要自由度的核心作用。从结构设计来看，底座部分采用平板式布局，预留两个沉头安装孔，安装时可通过内六角螺栓将支座整体固定在设备安装面，沉孔设计能够让螺栓头完全沉入安装面以下，避免螺栓突出干涉铰接部件的摆动行程，同时保证支座安装后上表面齐平，减少装配后的累积误差。支座一侧的铰接筒采用同轴阶梯孔设计，外层的凸台结构既可以提升铰接部位的结构强度，避免长期受径向载荷出现孔壁开裂，也能为配套的铰接销轴提供轴向定位台阶，装配时销轴穿过铰接孔后，

　　可通过轴用挡圈卡在凸台外侧的卡槽内，防止销轴工作过程中轴向窜动。底座与铰接筒之间的过渡区域采用大圆角加加强筋的结构形式，筋板顺着载荷传递方向布置，能够将铰接部位承受的径向载荷均匀分散到底座安装面上，避免应力集中导致的结构断裂，同时筋板上预留的减重孔，在不影响整体结构强度的前提下，有效降低了零件的整体重量，减少了原材料的消耗。从安装边界来看，铰接筒的中心高度是选型时的核心参数，直接决定了配套摆臂的安装高度与摆动半径，设计时需要保证铰接孔的轴线与底座安装面保持严格平行，否则会导致铰接部件摆动时出现卡滞、偏磨的问题；两个安装孔的孔距公差控制在±0.05mm范围内，能够保证支座安装时与设备预设安装位完全匹配，避免强行装配带来的内应力。

　　这类零件在实际加工时多采用45号钢铣削成型，铰接孔部位需要做淬火处理提升表面硬度，减少销轴长期转动带来的磨损，非配合面做发黑处理即可满足常规工况下的防锈需求，若应用在腐蚀环境中，也可更换为不锈钢材质加工，适配食品加工、化工设备等特殊场景的使用要求。
