多接口法兰安装式流体通路连接阀体结构

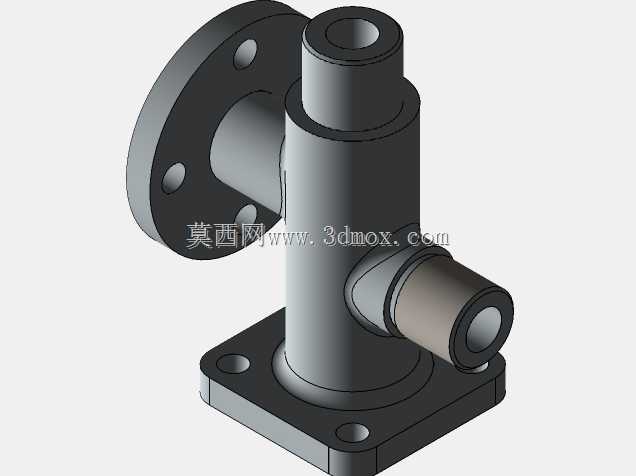

　　该结构件主要应用于工业流体管路系统、小型液压控制回路、气动检测装置的通路转接场景，作为多向管路的交汇连接载体，可实现三路不同方向介质通路的连通与转向，适配低压工况下的气体、低粘度流体输送需求，在小型实验台架、自动化检测设备的气路搭建、小型液压站的分支管路布局中较为常用。从结构设计来看，主体采用立式圆柱腔体作为核心通路段，底部设置方形法兰安装座，座面预留四个沉头安装孔，可直接通过螺栓固定在安装基面或设备面板上，安装时需保证安装面平面度不低于0.1mm，避免密封面受压不均产生泄漏；左侧伸出圆形法兰连接端，法兰端面均匀分布四个螺栓过孔，可与对应规格的管路法兰通过螺栓紧固，配合密封垫片实现端面密封，该接口通径与主体腔体通径保持一致，

　　可作为主通路的介质输入或输出端；右侧斜向伸出圆柱插接端，端部为内孔直通结构，可适配快插接头或焊接式管路连接，作为支路的介质引出端；顶部为同轴圆柱凸台接口，内孔与主体腔体贯通，可安装压力检测元件、节流阀或者封堵堵头，根据实际工况灵活配置通路功能。设计过程中优先保证各接口的同轴度与位置精度，底部安装座的安装孔与主体腔体的垂直度公差控制在0.05mm以内，避免安装后出现管路偏载应力；各接口的壁厚根据常规1.6MPa工作压力进行核算，拐角处均设置圆角过渡，减少应力集中风险，同时避免介质流动时出现紊流区；外表面无尖锐棱角，所有棱边均做倒钝处理，符合机械加工的安全规范。安装边界方面，底部方形安装座的对角孔距决定了安装基面的最小开孔范围，左侧法兰的外圆直径预留了足够的螺栓紧固操作空间，右侧斜向接口的伸出长度需考虑周边管路的排布间隙，避免与相邻构件产生干涉，顶部接口的凸台高度预留了标准扳手的操作空间，方便后续阀件或检测元件的装拆维护。
