带铰接支座的传感器安装固定支架结构

　　该结构件属于工业传感检测场景下的专用安装承载部件，主要用于各类工业设备、自动化产线中对接触式、光电式或位置类传感器的刚性固定与角度适配，解决传感器在设备运行过程中因振动、位置偏移导致的检测精度下降问题。从实际使用场景来看，这类支架常被应用在工装夹具的到位检测工位、输送线的工件位置识别点位、小型执行机构的行程反馈位置，需要同时承载传感器本身的重量，以及设备运行过程中传递的持续振动载荷，因此结构设计上优先保证安装刚性与连接可靠性。

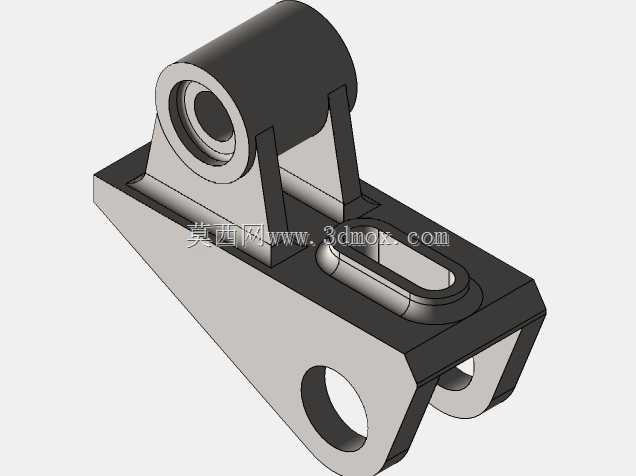

　　从结构功能特性来看，该支架采用一体化铸造成型后机加工的工艺思路设计，底部为带斜度的安装基板，基板上开设两处安装孔位，一处为长圆形腰型孔，可在安装时实现沿孔长方向的位置微调，适配不同安装基面的孔位偏差，另一处为圆形通孔，用于穿设紧固螺栓实现支架的最终锁紧固定，腰型孔与圆孔的组合设计，既降低了安装基面的加工精度要求，也能在传感器调试阶段灵活调整检测位置，无需重新加工安装孔。基板上方设置两处对称的支撑立板，立板顶部承接横向的筒状铰接支座，该筒座内部为阶梯通孔结构，可穿设铰接销轴或传感器的旋转轴，实现传感器的角度摆动调整，满足不同检测角度的使用需求；筒座下方的立板之间设置三角加强筋结构，从筒座底部斜向延伸至基板表面，大幅提升立板与筒座的连接刚性，避免在长期振动环境下出现立板变形、筒座偏移的问题。基板前端还设置有U型开口槽结构，该槽位可用于穿设传感器的线缆，或是作为辅助定位卡口，与设备上的定位凸台配合实现支架的快速预装，减少安装时的对位时间。

　　在设计思路上，该结构充分考虑了小尺寸安装空间的适配性，整体外形采用紧凑化布局，基板的斜度设计并非出于造型需求，而是为了避让安装位置周边的设备突出结构，避免支架与相邻运动部件发生干涉；筒座的中心高度经过匹配计算，刚好适配常用规格小型传感器的检测高度范围，当传感器安装在筒座上时，检测端的伸出长度不会与下方基板发生碰撞，同时铰接结构的阻尼间隙经过合理预留，既可以在调整角度时顺畅转动，也能在螺栓锁紧后保持角度固定，不会因设备振动出现角度滑移。所有孔位的边缘都设计有微小的倒角结构，既可以去除机加工产生的毛刺，避免安装时划伤操作人员，也能引导螺栓顺畅穿入孔位，提升装配效率。

　　从安装边界尺寸来看，该支架的基板长度控制在适配小型安装工位的范围内，整体宽度不超过筒座的外径尺寸，安装后占用的横向空间较小，可在密集布置的检测工位中使用；筒座的内孔直径匹配常用的M6、M8铰接销轴尺寸，可直接与标准紧固件配合使用，无需额外定制连接件；底部安装孔的孔距符合通用工业安装孔位的标准间距，可直接替换同类型的老旧支架，无需对设备安装基面进行二次改造。结构的壁厚设计经过载荷校核，主要受力部位的壁厚满足持续振动工况下的强度要求，非受力部位适当减薄，在保证结构刚性的前提下控制整体重量，减少安装基面的承载负担。在实际装配过程中，可先通过腰型孔将支架预固定在设备基面上，调整好传感器的检测位置与角度后，再锁紧两处安装孔的螺栓，最后将传感器固定在筒座位置并连接线缆，整个安装调试过程无需复杂工装，单人即可完成操作。
