带侧支臂的环形安装支座结构设计

　　该类带侧伸支臂的环形安装支座，多应用在工业传感检测单元的配套安装场景中，作为检测元件与设备主体之间的连接承载结构，需要同时满足定位精度、安装便捷性与长期工况下的结构稳定性要求。从实际使用场景来看，这类构件常被布置在自动化生产线的工位旁、流体管路的检测段旁，或是中小型机电设备的壳体外侧，用来固定各类接触式、非接触式传感元件，避免检测元件在设备运行振动中出现位置偏移，保证检测信号的稳定采集。

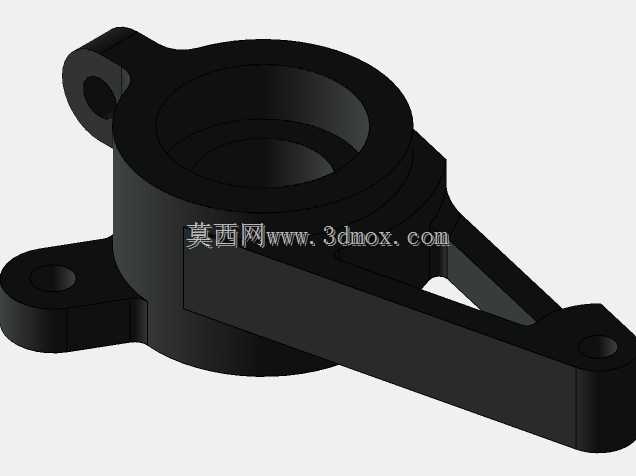

　　从功能特性上看，主体的环形通孔结构是核心的定位基准，内孔可根据配套元件的外形做公差适配，既可以穿装传感元件的主体部分，也可以作为轴类连接件的穿装通道，孔壁的阶梯结构能够实现轴向限位，减少额外的轴向定位零件使用。三个方向延伸出的带孔安装耳，分别对应不同的安装固定需求：环形主体上方与左侧的安装耳，主要用于将整个支座固定在设备的基准安装面上，孔位可适配螺栓、销钉等标准紧固件，安装耳的厚度经过受力校核，能够承受常规设备运行带来的振动载荷，不会出现固定端的疲劳变形；向右侧延伸的长支臂末端的安装孔，则用于外接联动构件或是辅助检测元件，支臂与环形主体之间设置的三角加强筋，能够有效抵消支臂末端受载时产生的弯矩，避免支臂长期受力后出现下垂变形，保证末端安装位的位置精度。

　　在设计思路上，这类构件优先采用一体式铸造成型后再做机加工的工艺路线，减少拼接结构带来的装配误差，整体外形尽量避免出现尖锐棱角，所有安装孔的端面都预留了机加工余量，保证安装面的平面度与孔位的垂直度。设计过程中需要重点考量安装边界的适配性：环形主体的外径尺寸需要匹配安装位置的预留空间，避免与周边的管线、运动构件产生干涉；侧伸支臂的长度需要根据末端元件的检测距离要求确定，同时要核算支臂的固有频率，避开设备运行时的振动频率区间，防止出现共振现象影响检测精度；三个安装耳的孔位中心距需要严格对应设备安装面的预留螺孔位置，孔位公差控制在合理范围内，既保证安装时的顺利对位，也不会因为孔位间隙过大导致安装后出现位置偏移。

　　从实际装配的角度出发，这类支座的安装面都做了平整处理，安装时不需要额外加装调整垫片即可保证基准面的贴合，环形内孔的公差带选用过渡配合区间，既方便配套元件的装入，也不会出现装配后的松旷问题。支臂部分的截面采用矩形结构，在保证结构强度的同时尽可能减少材料占用，降低构件自身重量，减少对安装基准面的载荷。针对不同的使用工况，还可以在安装耳的孔位内加装衬套，提升孔位的耐磨性能，延长构件的整体使用寿命，避免频繁拆装导致的孔位磨损影响定位精度。在三维建模过程中，这类构件需要重点保证各个安装孔的同轴度、安装面与环形轴线的垂直度等形位公差要求，所有的倒角、圆角结构都要符合机械加工的工艺要求，避免出现无法加工的特征，同时建模时预留的拔模斜度要适配铸造工艺的要求，减少后续生产过程中的工艺缺陷。
