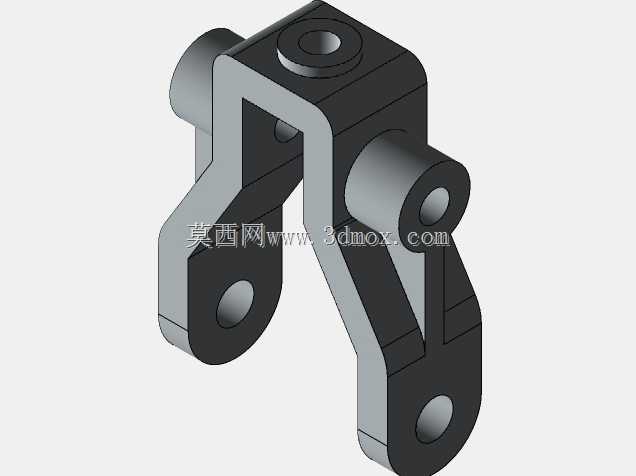

铰接式双支耳联动连接支架结构

　　该铰接式双支耳联动构件，多应用于工业传感检测配套的机械联动机构、轻工自动化设备的行程传递工位，以及小型工装夹具的动作执行端，承担多部件之间的动力传递、角度限位与铰接支撑作用，在需要同步联动两个执行端的工位中，可替代零散的销轴、单耳片组合结构，减少装配累积误差，提升机构动作的一致性。从结构设计逻辑来看，构件采用一体化折弯式主承力臂搭配双侧对称支耳的布局，主臂截面做了等强度优化，在应力集中的弯折过渡区域保留了足够的圆角半径，避免交变载荷下出现应力断裂风险；三个同轴度要求较高的铰接孔分别布置在主臂顶端、两个支耳的末端，孔位内壁预留了衬套安装余量，实际装配时可根据工况选配铜基衬套或者滚针轴承，降低铰接转动时的磨损量，延长构件的维护周期。

　　外形尺寸方面，构件整体轮廓适配小型自动化机构的安装空间，主臂的厚度方向尺寸经过严格控制，不会占用过多的设备内部排布空间，两个支耳的开档距离经过精准计算，可匹配常规标准规格的联动拨叉、传感触发摆臂的安装宽度，无需额外加工调整垫片即可完成装配；顶端的铰接孔作为整个构件的旋转支点，其轴线与两个支耳孔的轴线平行度公差控制在合理范围内，保证联动过程中不会出现卡滞、别劲的问题。实际应用场景中，这类构件常配套在位置传感装置的触发端，当设备执行部件移动到指定位置时，通过该构件的角度转动触发传感器的检测触点，完成位置信号的反馈；也可用于小型手动工装的夹紧联动结构，扳动操作端时通过两个支耳同步带动两侧的夹紧块动作，保证夹紧力均匀分布在工件两侧，

　　避免单端夹紧导致的工件偏移问题。设计过程中优先考虑了构件的受力路径合理性，外部载荷从支耳端输入后，会沿着主臂的实体结构顺畅传递到顶端的铰接支点，没有出现载荷路径突变的区域，构件表面的棱边均做了小倒角处理，既避免装配时划伤操作人员，也能消除热处理过程中的应力集中点。安装边界上，构件的旋转支点可通过销轴固定在设备的安装立板或者支架上，两个支耳端分别连接对应的动作执行件，安装时需要保证三个铰接孔的轴线与设备安装基准面平行，否则会导致转动阻力增大，长期运行后出现单侧磨损超差的问题；构件的材质可根据工况选用45号钢调质处理，或者铝合金硬质阳极氧化处理，前者适用于载荷较大、动作频率较高的工业设备场景，后者适用于对重量有要求、

　　载荷适中的检测设备场景。在结构细节处理上，主臂的侧面做了局部减薄设计，在不降低整体结构强度的前提下尽可能减少构件自重，降低铰接转动时的惯性力，提升机构动作的响应速度，这一点在配套高精度传感检测的场景中尤为重要，过大的惯性会导致传感器触发信号出现延迟或者误触发。两个支耳的末端孔位周边做了局部加厚处理，因为该区域是载荷输入的集中位置，加厚处理可以提升孔位的抗挤压能力，避免长期承受销轴的挤压力后出现孔位变形、铰接间隙变大的问题。
