双桶轮式加仑物料转运手推车结构

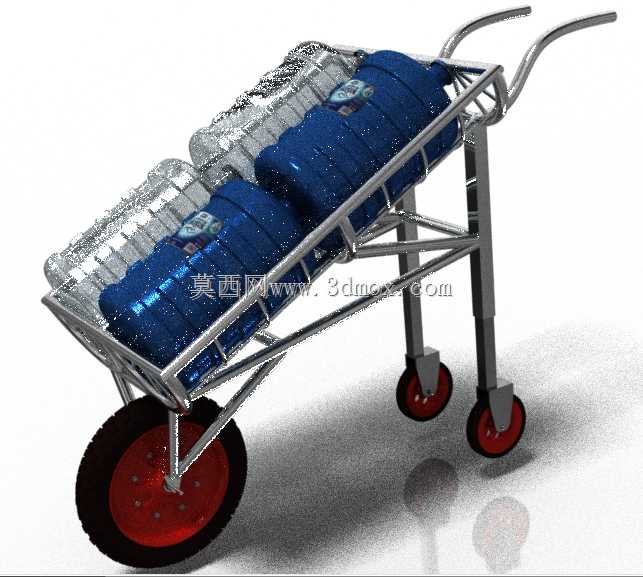

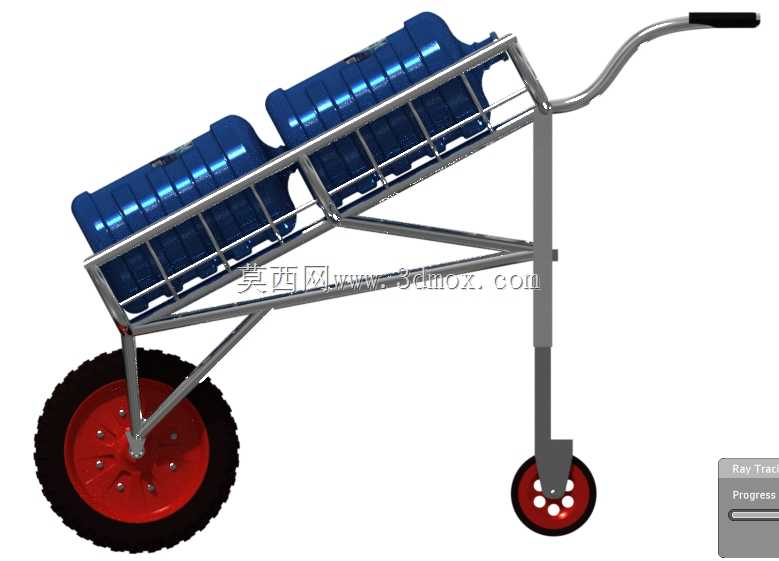

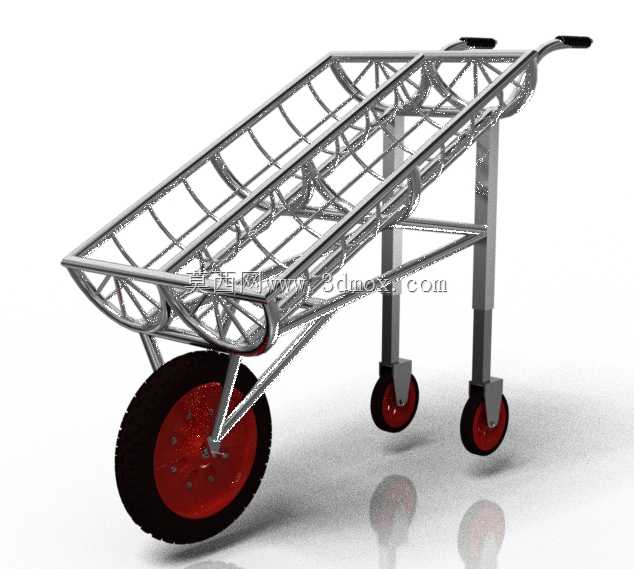

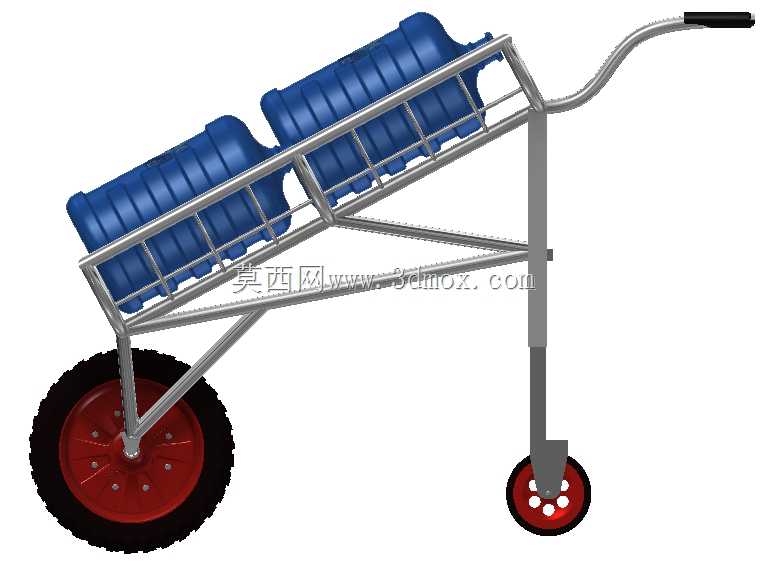

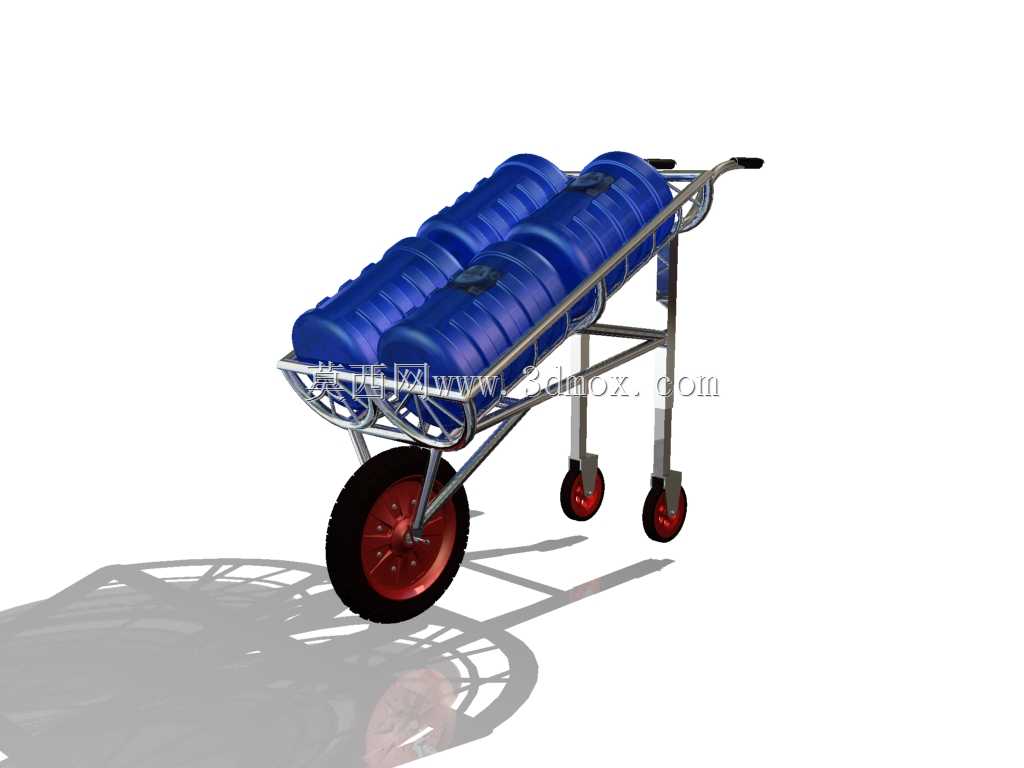

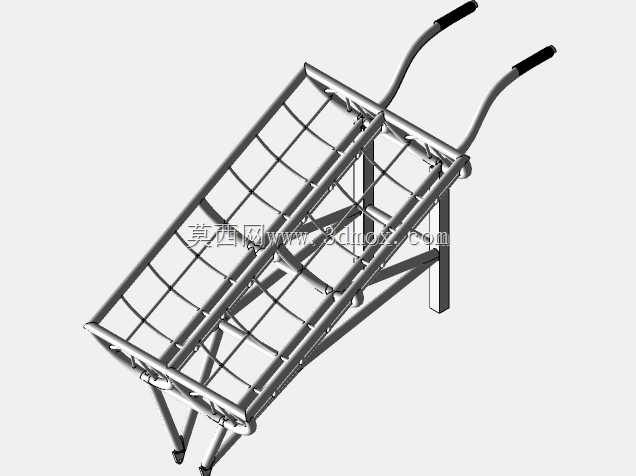

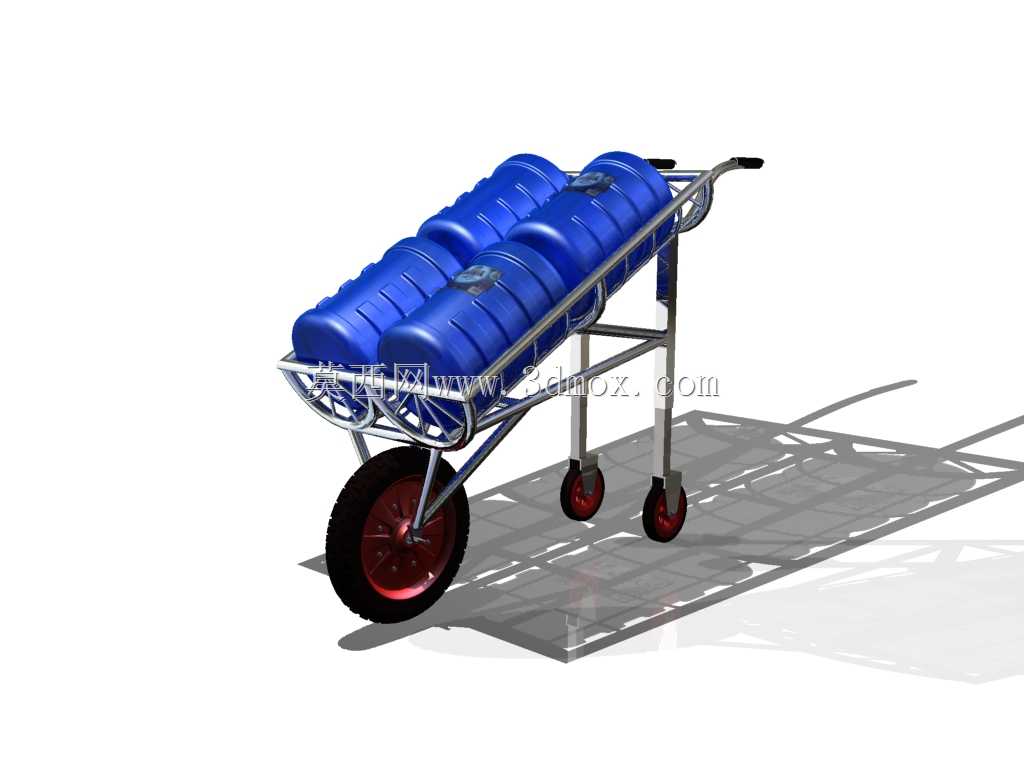

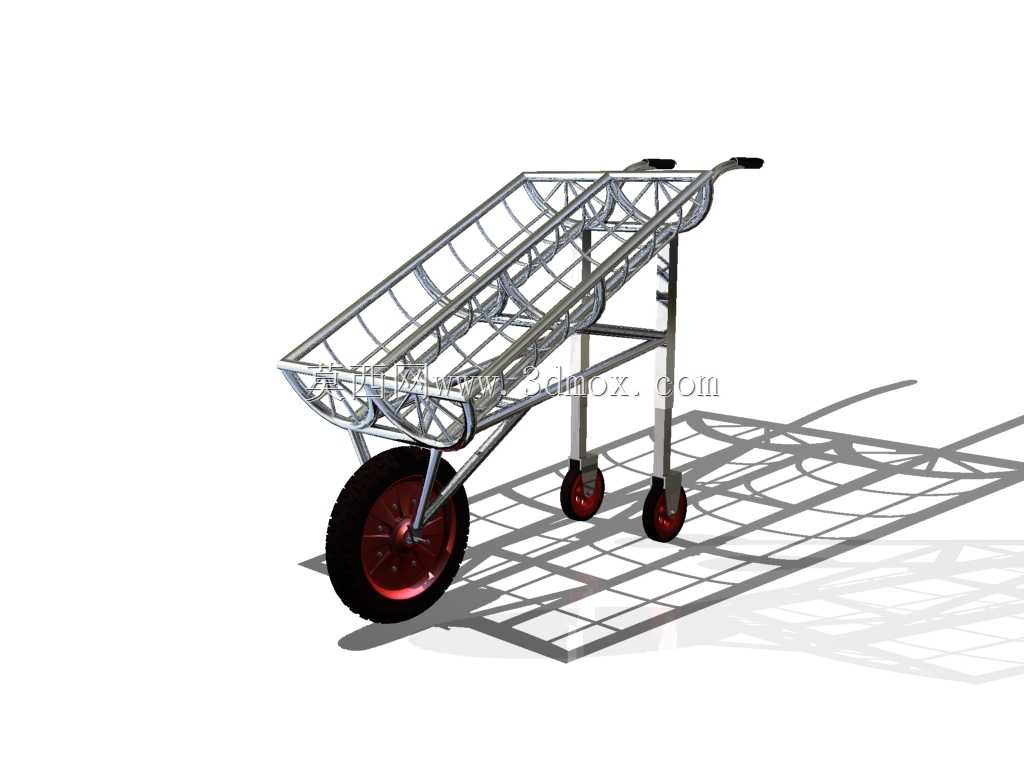

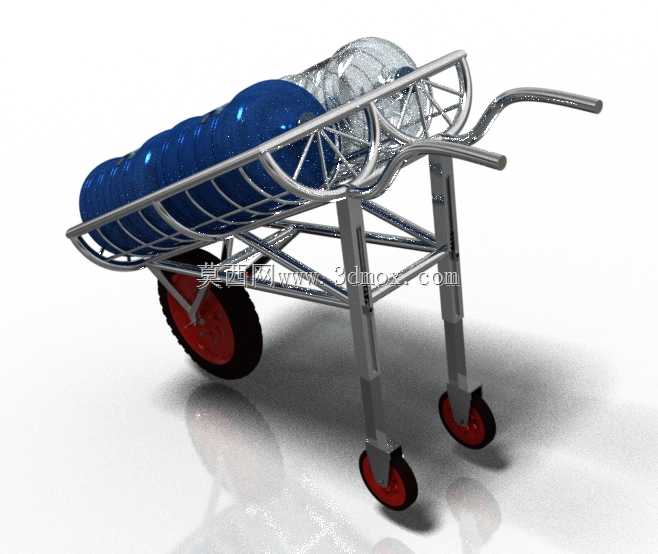

　　这款轮式双桶承载手推车，主要面向厂区仓储、生产车间、户外作业场景下的桶装液态物料短距离转运需求，日常可适配标准容积的工业储料桶，解决桶装物料自重较大、人工徒手搬运易滑落、作业效率低的痛点，尤其适合化工原料分装区、车间辅料配送、户外施工点位物料补给这类需要频繁小批量转运桶装物料的场景。从结构设计逻辑来看，整车采用框架式承载结构，主体承载骨架采用圆管弯折焊接成型，弯折处做圆弧过渡处理，既避免尖锐棱角在作业过程中剐蹭操作人员或磕碰桶身，也能通过圆弧结构分散管材弯折处的应力集中，提升框架整体的抗形变能力。承载区域设置了与桶身弧度匹配的弧形托条，托条沿桶身轴向分布，能够贴合桶身下半部分的曲面，相比平面托板结构，

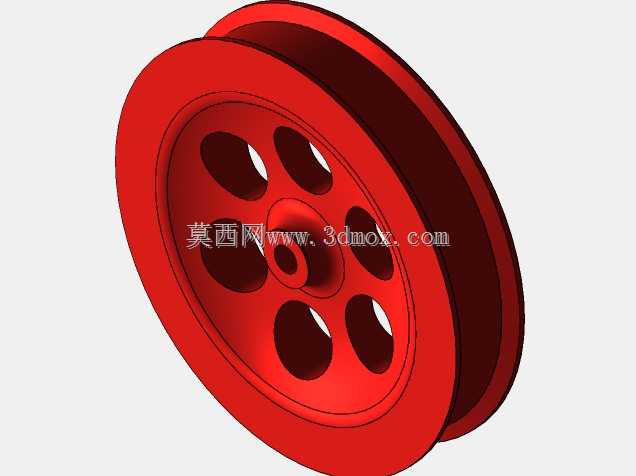

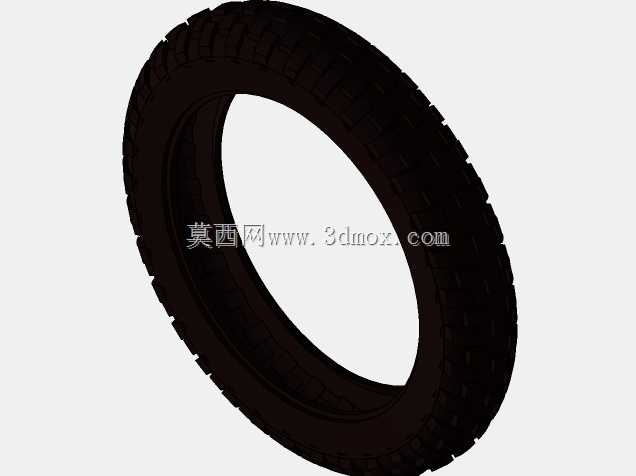

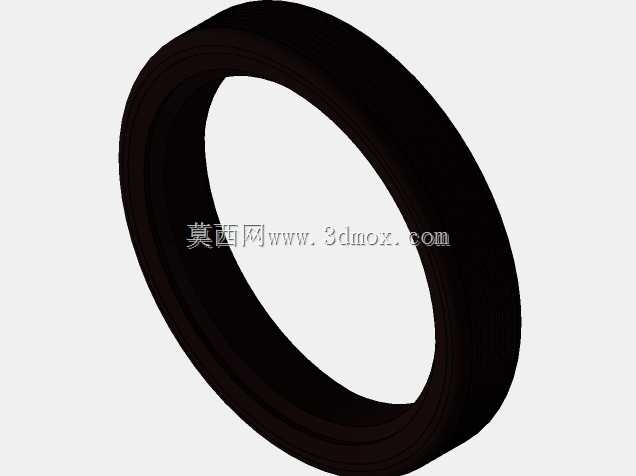

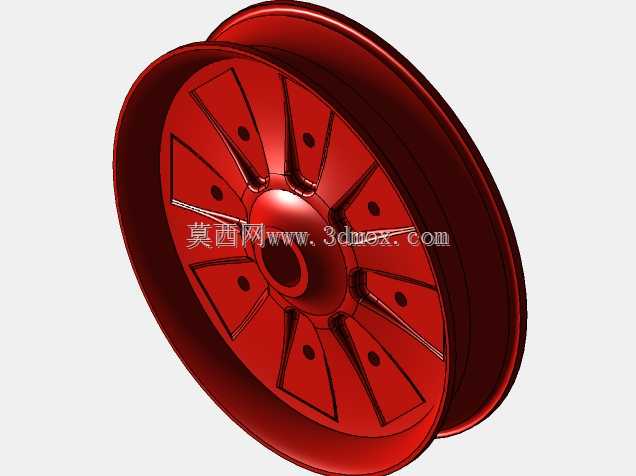

　　弧形托条可以限制桶装物料在推行过程中的横向窜动，无需额外绑带即可实现桶身的初步定位，减少转运过程中桶身晃动带来的重心偏移问题。行走系统采用单主轮加双辅助支撑轮的布局，主轮选用大直径实心橡胶轮，轮辐采用金属冲压结构，大直径轮组在跨越车间地面的焊缝、小型门槛、户外不平整路面时，通过性远优于小直径脚轮，推行时的阻力更小，主轮安装在整车重心偏前的位置，在装卸物料时可以借助主轮作为支点，利用杠杆原理撬动整车抬起，无需操作人员完全承担桶身的全部重量，大幅降低装卸时的劳动强度。前端的两个小直径万向辅助轮，在整车放平推行时起到支撑前端框架的作用，同时万向结构可以实现小半径转向，适配车间内狭窄通道的转弯需求，辅助轮的安装高度经过匹配设计，

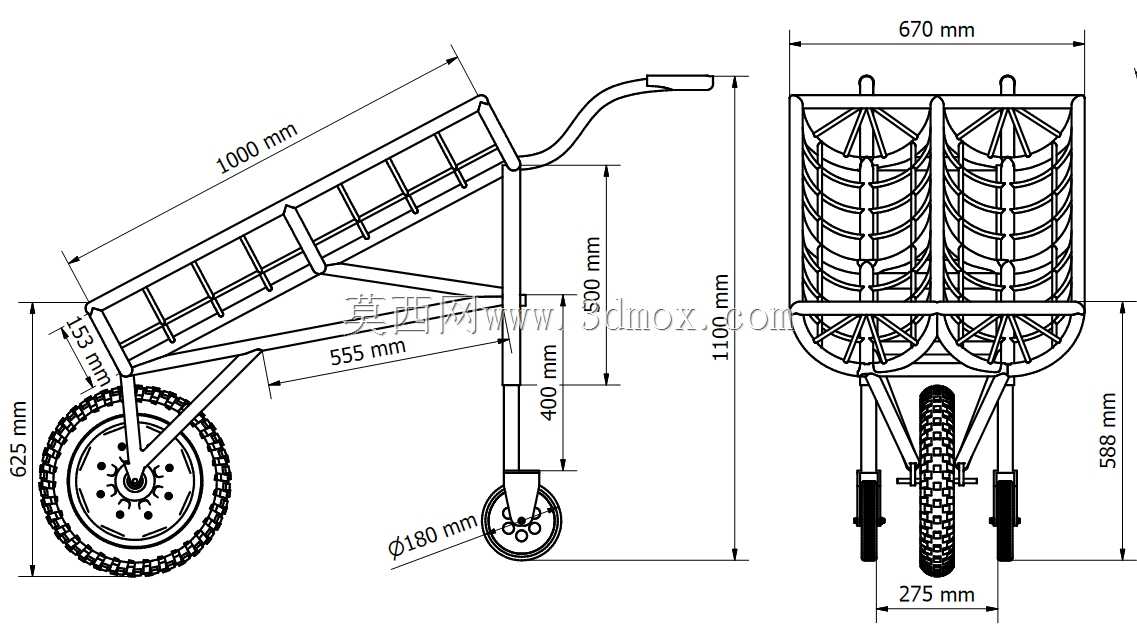

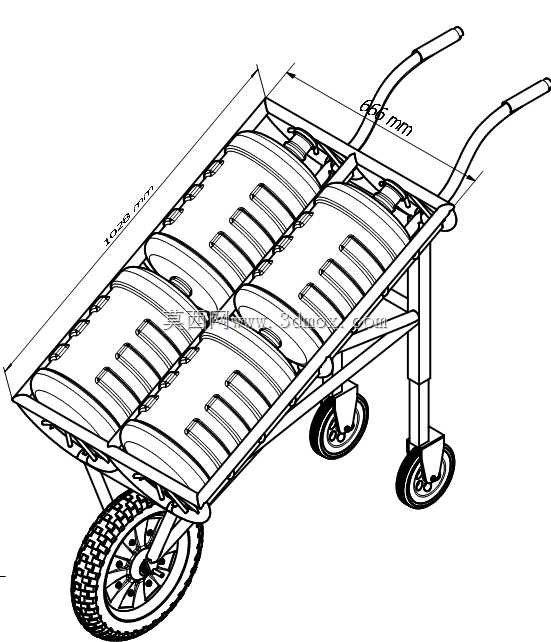

　　当整车以主轮为支点翘起装卸物料时，辅助轮会完全离开地面，不会干涉装卸动作的操作空间。扶手部分采用向后上方延伸的圆管结构，末端设置防滑握套，握套的高度符合成年人站立推行的人机工程学尺寸，操作人员无需过度弯腰即可握持扶手，长距离推行时可以降低腰部的负荷，扶手末端做了封边处理，避免管材内部进入杂物造成锈蚀，同时也防止管口划伤操作人员。整车的外形尺寸经过边界校核，整体宽度控制在常规车间通道、货运电梯门宽的通行范围内，长度方向在承载双桶后不会出现前端过长遮挡操作人员视线的问题，高度方向在扶手顶端不超过常规成年人的肩部高度，推行时可以清晰观察前方路况。框架的焊接位置均做了满焊处理，焊后打磨去除焊渣与凸起，避免应力集中点在长期交变载荷下出现开裂，

　　表面做防锈涂装处理，适配车间内可能存在的潮湿、轻微腐蚀的作业环境。在实际使用过程中，装卸物料时只需将推车倾斜，让前端托条抵住桶身下缘，向下压动扶手即可借助杠杆力将桶身滚上托条，待两个桶都就位后放平推车，辅助轮接触地面即可推行，到达目标点位后抬起扶手，让推车向前倾斜，即可顺着托条将桶身平稳滚下地面，整个操作流程单人即可完成，无需额外辅助设备。结构设计上没有多余的冗余部件，所有管材的选型都经过载荷校核，在满足双桶满载承载需求的前提下尽可能降低整车自重，避免推车本身过重增加额外的搬运负担，各个轮组的安装位置都经过重心匹配，满载状态下整车的重心落在三个轮组的支撑三角形范围内，推行过程中不会出现侧翻或翘头的问题，即使在带有一定坡度的路面上短暂停留，也能依靠轮组的摩擦力保持稳定。
