罐式燃油运输车辆及配套储油系统

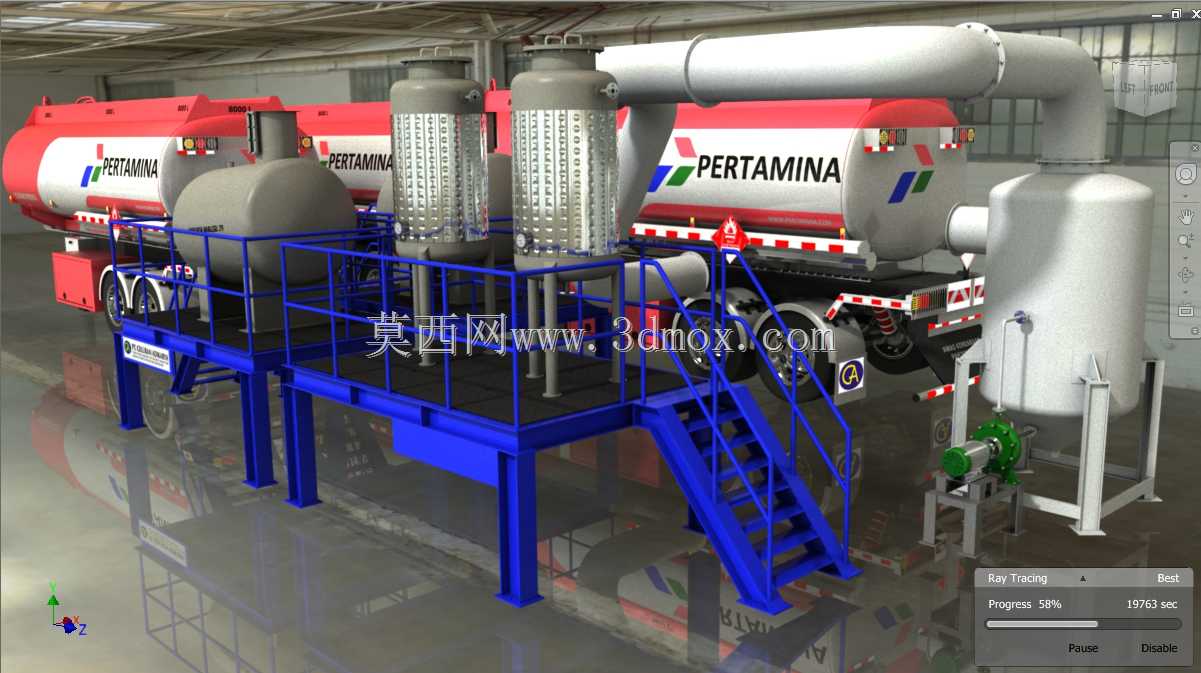

　　这套三维结构完整还原了厂区内燃油中转储运的全流程作业场景，覆盖从罐车停靠、管路对接、油料暂存到车间内起重转运的全套配套设施，可直接用于油料储运场站的布局规划、专用车改装结构校验、作业流程仿真模拟等实际工程场景。整套模型的核心作业单元为重型罐式运油车，整车采用三轴半挂牵引结构，罐体为卧式圆柱形承压储油舱，舱体外部设置多道环形加强筋，用于抵消油料运输过程中因颠簸、温度变化产生的内部应力，避免罐体变形或焊缝开裂。罐体顶部设置带防护栏的操作走台，配套人孔、呼吸阀、油气回收接口，侧面布置装卸油管路、紧急切断阀安装位，车尾设置防追尾缓冲结构与静电接地卷盘，完全符合道路危化品运输车辆的结构设计规范。牵引车头部分还原了驾驶室、底盘车架、转向系统、

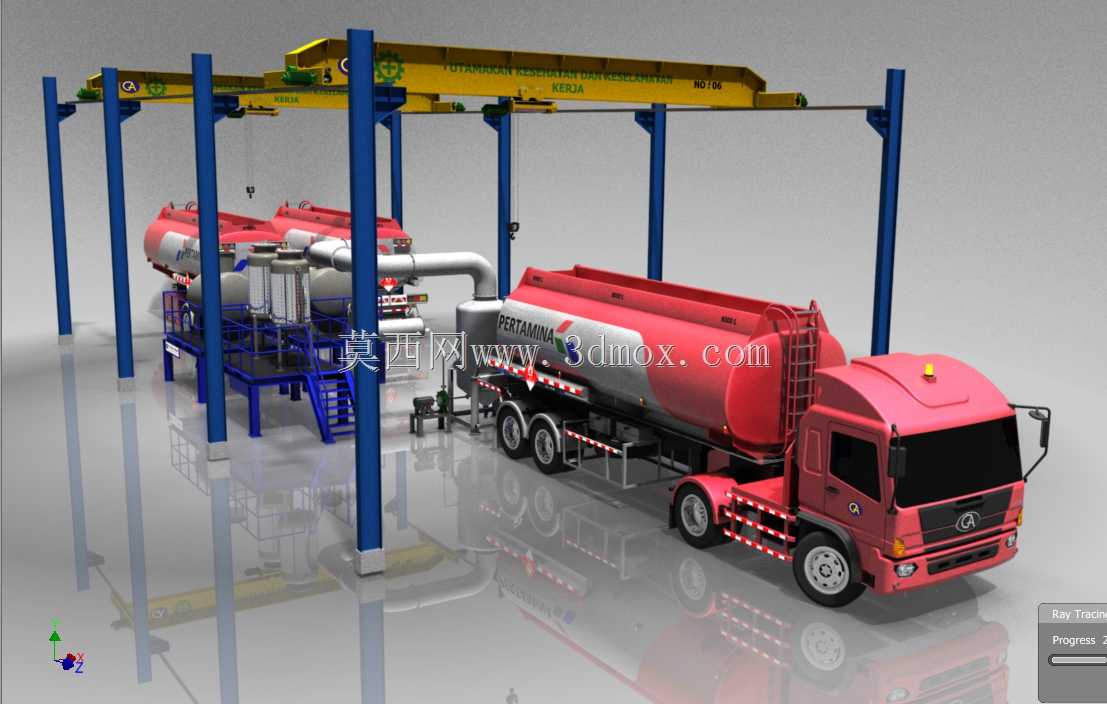

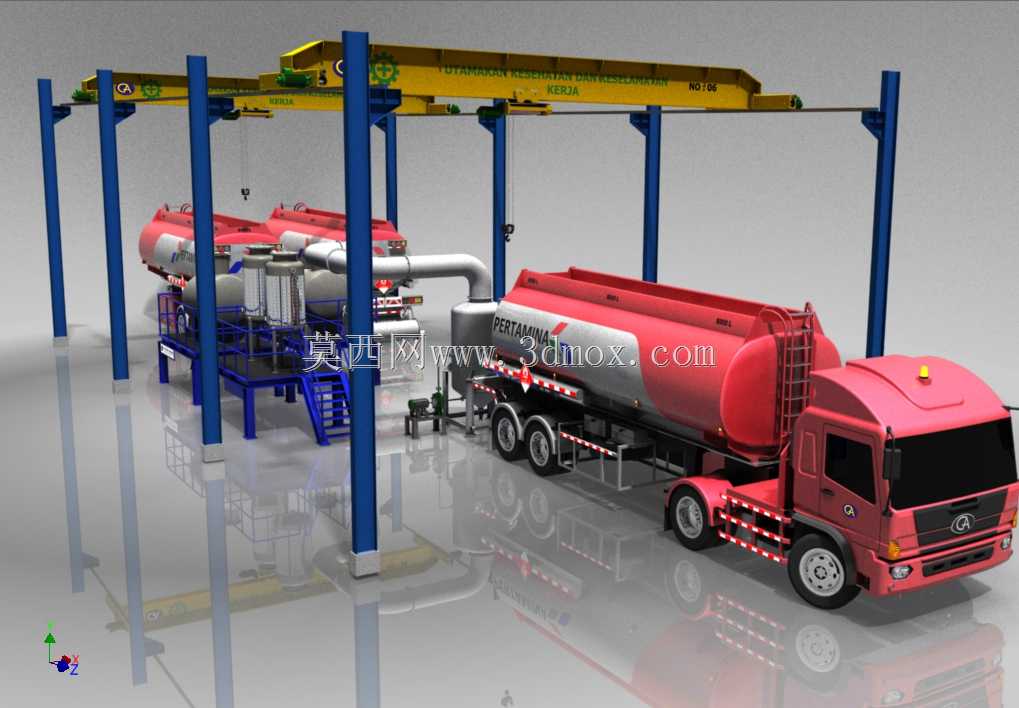

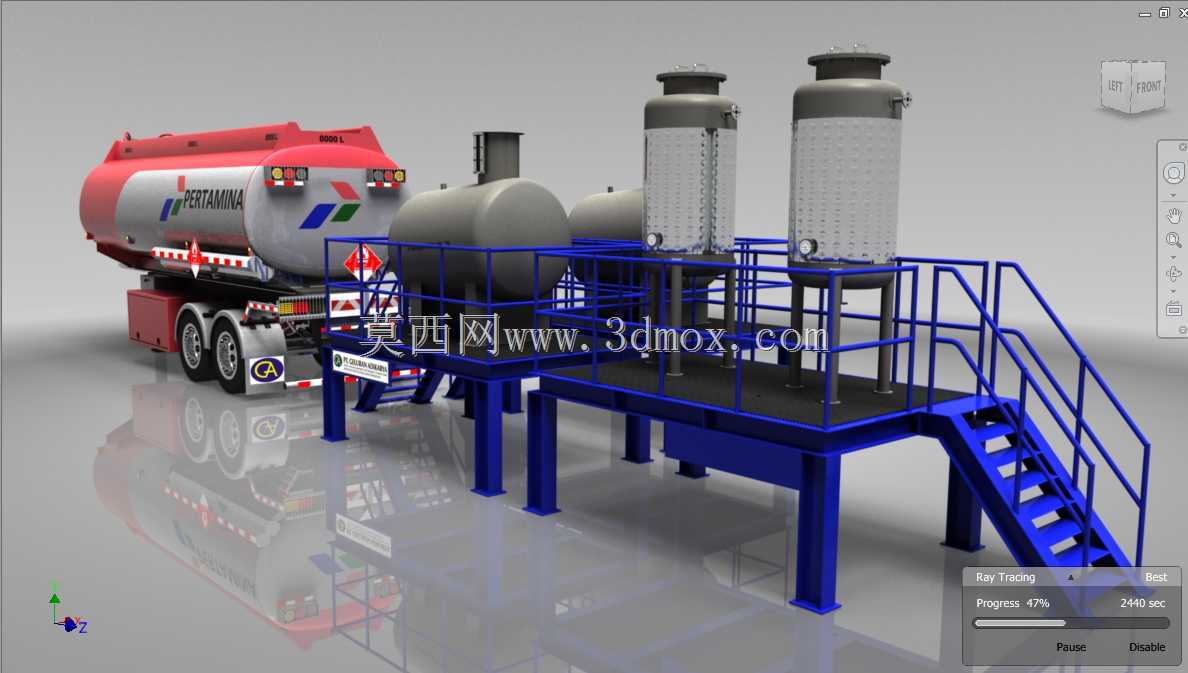

　　驱动桥与悬挂结构，车头顶部安装警示灯，侧面与车尾粘贴反光标识，轮胎采用重载货运车辆常用的子午线轮胎模型，轮辋、制动鼓等细节结构完整，可直接用于整车总布置校核、改装件安装位置确认。与罐车对接的是厂区固定储油作业区，该区域设置双层操作平台，平台采用型钢焊接框架结构，铺设有防滑花纹钢板，配套斜梯与安全护栏，平台上布置多组立式储油罐、油气分离装置、输送泵组与工艺管路，管路采用法兰连接结构，设置有阀门、弯头、变径段等细节，完整还原油料从罐车卸入固定储罐、再通过管路输送至车间用油点位的全流程工艺走向。作业区上方布置有双梁桥式起重机，起重机沿蓝色钢结构立柱支撑的轨道运行，可覆盖整个装卸作业区与储油平台区域，用于吊运储油罐体、泵组、阀门等重型设备，

　　满足场站日常设备检修、部件更换的起重作业需求，起重机的端梁、行走轮、电动葫芦、供电滑线等细节均做了还原，可直接用于场站起重作业范围校验、设备吊装路径仿真。从设计思路来看，整套模型严格遵循油料储运场站的安全设计规范，所有设备的安装边界均预留了足够的安全操作距离：罐车停靠位与装卸平台的间距满足卸油软管对接、人员操作的空间要求，储油罐之间的防火间距符合相关规范，起重机的运行极限位置与厂房立柱、设备本体预留了安全间隙，避免作业过程中发生碰撞。外形尺寸方面，半挂罐车的整车长度、轴距、罐体直径均参考主流30方级燃油运输罐车的实际参数设置，装卸平台的高度与罐车卸油口的高度差控制在合理范围，方便管路快速对接，桥式起重机的轨距、

　　起升高度匹配厂房的整体跨度与层高，固定储油罐的容积、平台的操作面宽度均按照中型厂区燃油中转库的常规规模设计。模型中所有结构的安装接口均做了对应还原，比如罐体与底盘的连接支座、管路法兰的螺栓孔位、起重机轨道与立柱牛腿的连接位置、操作平台与地面的固定地脚位置，可直接导出二维工程图用于施工参考，也可导入仿真软件进行管路流体阻力计算、结构应力分析、作业流程干涉检查。对于专用车改装设计人员来说，可通过该模型快速调整罐体容积、管路布置、附加装置安装位置，验证不同改装方案的合理性；对于场站布局设计人员，可直接调整各设备的位置、间距，验证不同布局方案下的作业效率与安全合规性；对于三维建模学习者，可参考整套工业场景的建模逻辑，学习大型装配体的层级管理、标准件复用、细节简化的实用技巧，避免建模过程中出现装配干涉、结构不符合工程实际的问题。
