大学生方程式赛车钢管车架结构设计方案

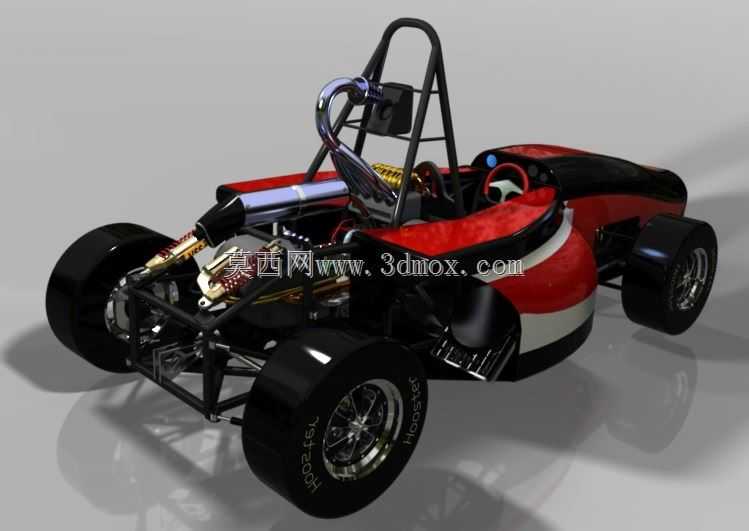

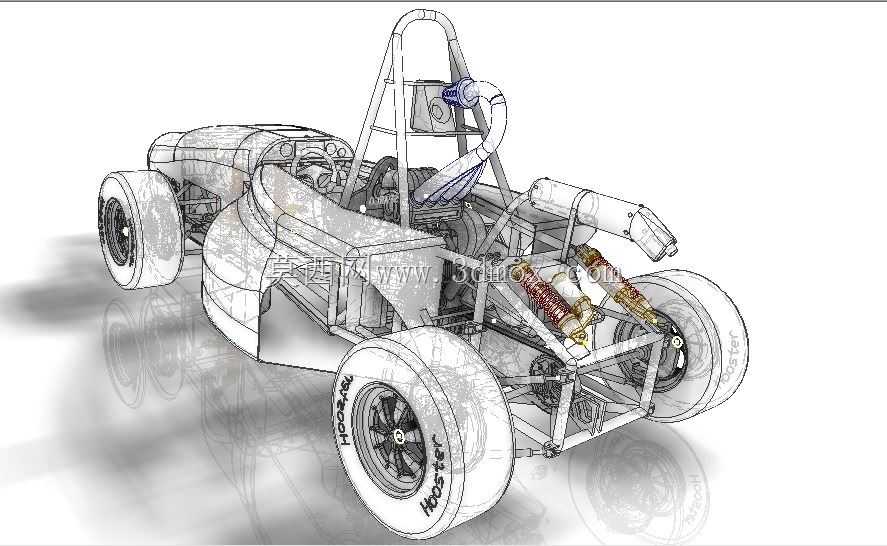

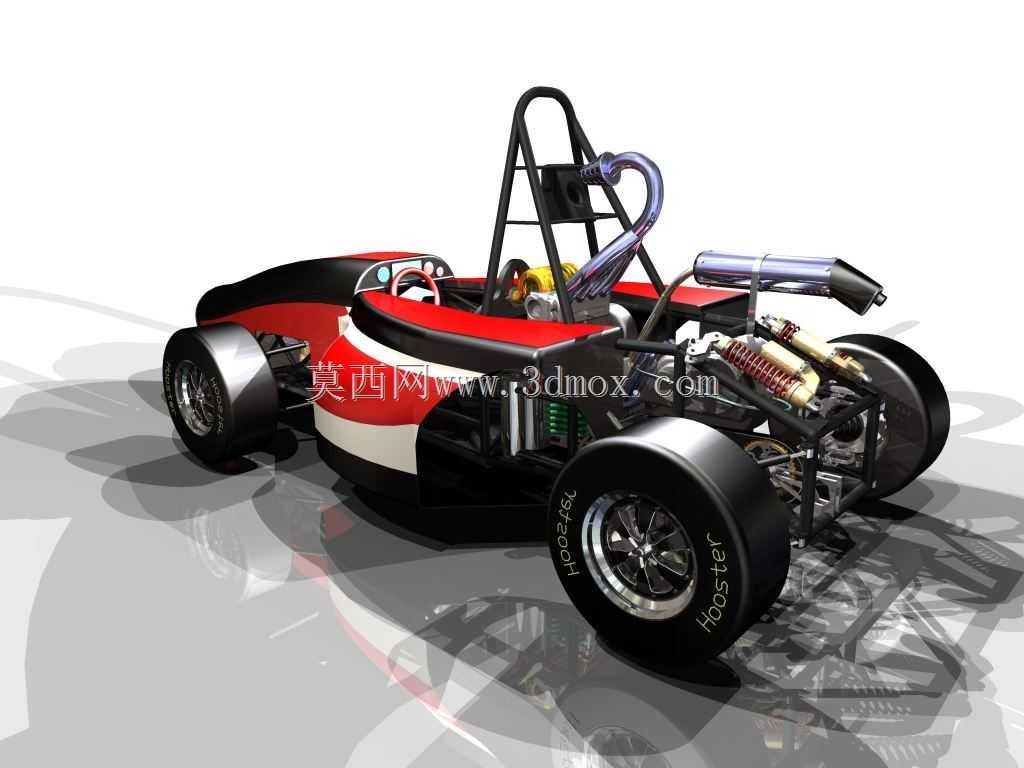

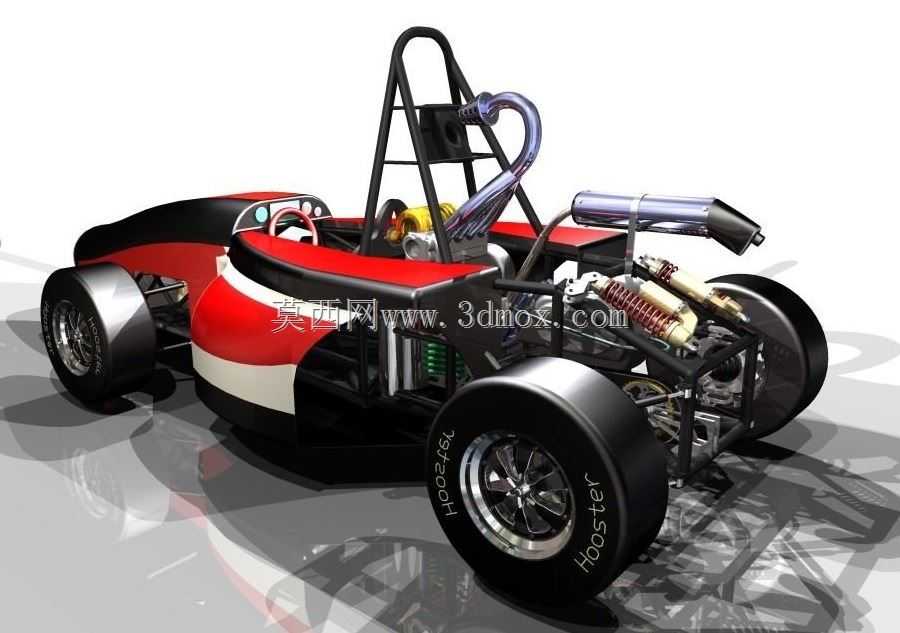

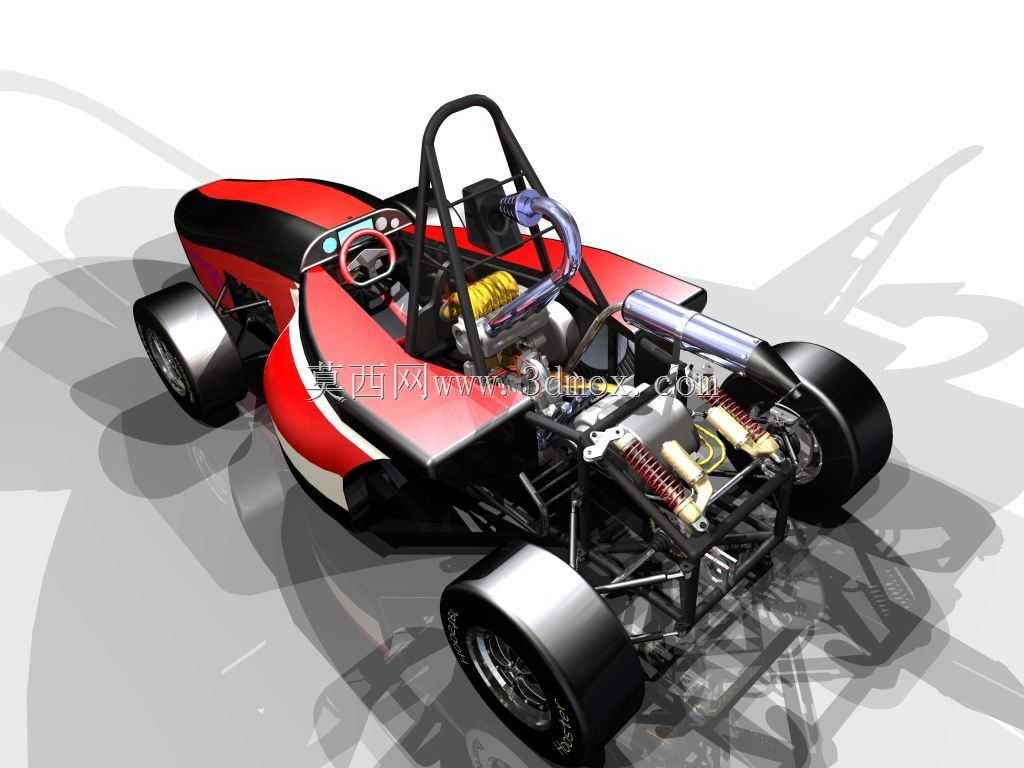

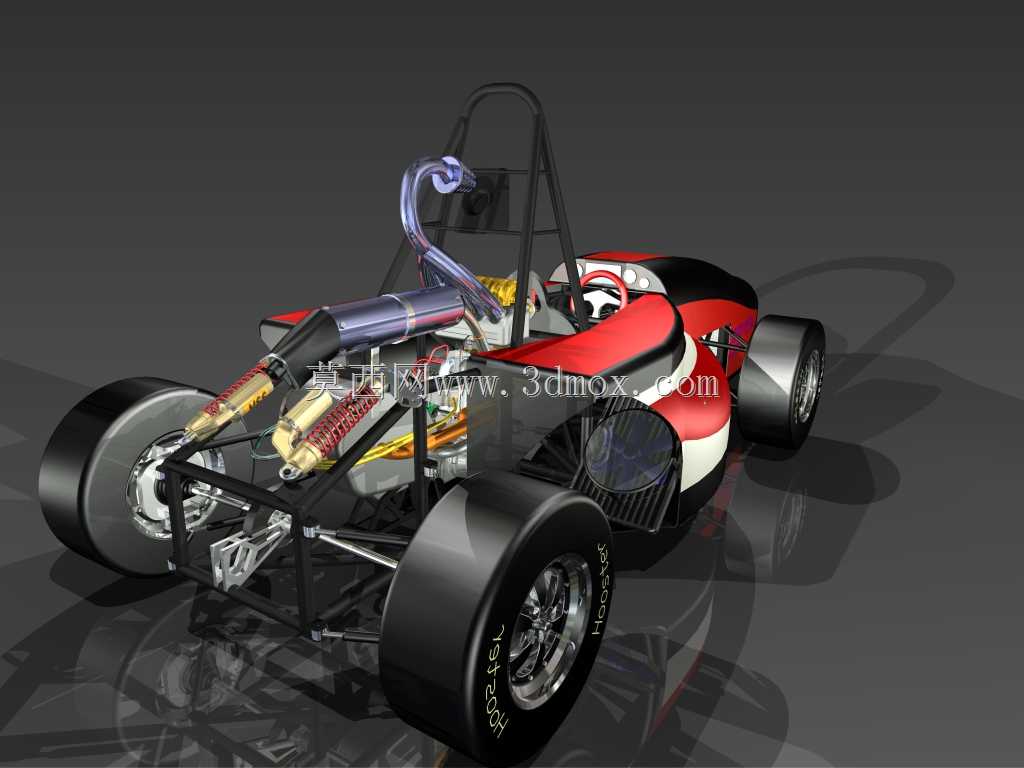

　　这套三维结构方案围绕大学生方程式赛事的参赛车辆需求搭建，核心采用空间钢管桁架式承载结构，区别于量产乘用车的承载式车身设计，所有载荷传递路径均通过不同管径的合金钢管完成，在满足赛事规则对结构强度、防滚架刚度要求的前提下，尽可能削减非必要结构重量。从实际赛事应用场景出发，车辆需要兼顾直线加速、8字绕环、高速避障、耐久赛等多类工况，因此在结构设计阶段，就将整车质心位置控制在前后轴荷接近50:50的区间，同时降低质心离地高度，配合大尺寸热熔胎的接地面积，保证过弯时的侧向抓地力极限。

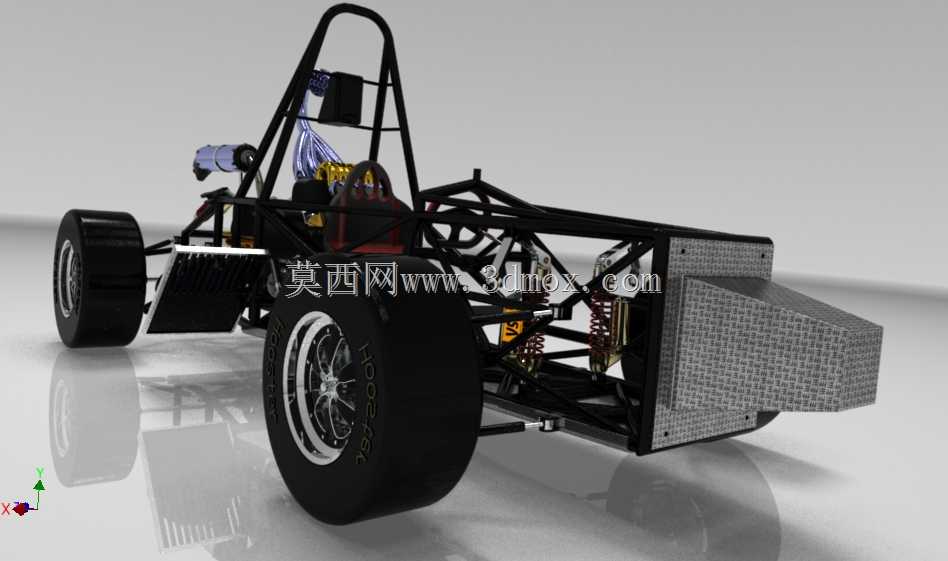

　　车架部分的钢管排布完全围绕载荷传递逻辑设计：前部碰撞吸能区采用渐进式溃缩的管架结构，在正面撞击时能够通过预设的变形段吸收冲击能量，避免冲击力直接传递到驾驶舱；中部驾驶舱区域按照赛事规则的防滚架要求，设置了主防滚环、前防滚环、侧边防撞结构以及斜向加强撑，所有连接节点均采用相贯线焊接的设计思路，在三维模型中提前完成了所有管件的相贯切口拟合，避免现场制作时出现管件贴合间隙过大导致的焊接强度不足问题；后部结构直接承接动力总成与后悬架安装点，通过多组斜向撑杆将动力输出的反扭矩、后悬架的跳动载荷直接分散到主车架纵梁上，避免局部应力集中导致的管架开裂。

　　悬架系统采用前后双叉臂独立悬架结构，转向节、摇臂等部件均在模型中完成了运动干涉检查，在车轮上下跳动的全行程内，不会出现轮胎与车架、推杆与减震器的运动干涉；减震器安装位置通过摇臂杠杆比的匹配设计，将车轮跳动行程与减震器压缩行程做了对应适配，保证不同载荷下的悬架阻尼特性能够匹配赛道的颠簸工况。转向系统的转向器布置在前轴前方，通过断开式转向横拉杆连接两侧转向节，在模型中模拟了最大转角状态下的轮胎转角关系，保证车辆的最小转弯半径满足赛事绕桩的需求。

　　动力总成采用后置后驱的布置形式，发动机安装点通过专门设计的安装支架与后车架连接，安装支架的结构在模型中做了刚度匹配，避免发动机运行时的振动直接传递到车架引发共振；进气系统、排气系统、冷却系统的周边管路均在模型中完成了排布，预留了足够的安装与维护空间，散热模块布置在车身侧部的导流通道内，配合车身前部的进气口设计，能够在车辆高速行驶时为冷却系统提供足够的迎风流量。

　　车轮部分采用宽幅赛事专用轮胎，轮辋的偏距、轮毂的安装法兰尺寸均与悬架的轮距参数匹配，轮辋内部预留了刹车卡钳、刹车盘的安装空间，在全转向角度下轮胎与轮拱、悬架摆臂之间保留了足够的安全间隙，不会出现极限工况下的轮胎摩擦问题。车身覆盖件采用轻量化的复合材料设计，前部鼻锥、侧部导流板、后部尾椎的外形均做了空气动力学优化，在不增加过多空气阻力的前提下，为冷却系统、制动系统提供足够的冷却气流，同时覆盖件的安装点均直接固定在车架的预设支座上，方便赛事过程中的快速拆装与部件更换。

　　从安装边界来看，整车的轴距、轮距参数完全符合赛事规则的尺寸限制，驾驶舱内部的空间按照人体工程学要求，预留了不同身高车手的坐姿调整空间，方向盘、踏板组、座椅的安装位置均做了可调设计，能够适配不同体型的车手操作；所有线束、油路的固定点均在车架上做了预设，避免后期加装时在钢管上随意打孔影响结构强度。整个结构方案在三维建模阶段就完成了所有部件的装配干涉检查、运动行程模拟，能够直接作为后续零部件加工、车架焊接、整车装配的技术依据，减少实际制作过程中的反复修改成本。
